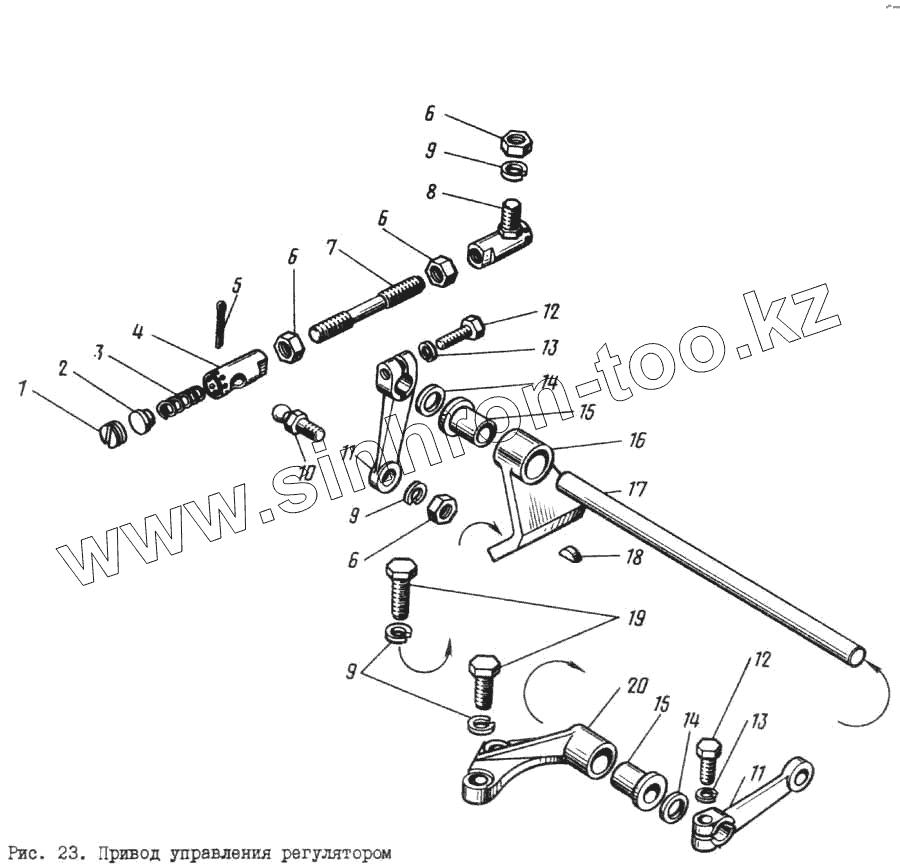

Каталог запасных частей к технике: ЯМЗ-8421.10. Привод управления регулятором
1
2
3
4
5
6
6
6
6
7
8
9
9
9
10
11
11
12
12
13
13
14
14
15
15
16
17
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 204.1108060 | Пробка | |
| 2 | 204.1108059 | Сухарь наконечника | |
| 3 | 204.1108058 | Пружина наконечника | |
| 4 | 840.1108056 | Наконечник тяги | |
| 5 | 258003-П29 | Шплинт | |
| 6 | 250510-П29 | Гайка | |
| 7 | 842.1108051 | Тяга рычага | |
| 8 | 840.1108054 | Наконечник с шаровым пальцем в сборе | |
| 9 | 252135-П2 | Шайба пружинная | |
| 10 | 840.1108061 | Палец шаровой | |
| 11 | 840.1108072 | Рычаг привода | |
| 12 | 201422-П29 | Болт М6х25 | |
| 13 | 252134-П2 | Шайба пружинная | |
| 14 | 312328-П29 | Шайба | |
| 15 | 840.1108040 | Втулка | |
| 16 | 842.1108138 | Кронштейн вала привода правый | |
| 17 | 842.1108045 | Вал привода | |
| 19 | 201460-П29 | Болт М8х30 | |
| 20 | 842.1108039 | Кронштейн вала привода левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
