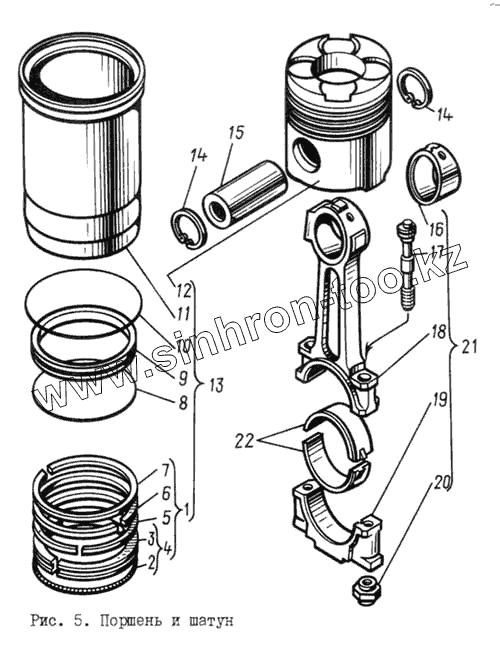

Каталог запасных частей к технике: ЯМЗ-8401.10. Поршень и шатун

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

9

11

12

13

14

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
840.1000104-Р2	840.1000104-Р2		Вкладыши шатунных подшипников 89,75 мм, комплект
840.1000104-Р3	840.1000104-Р3		Вкладыши шатунных подшипников 89,50 мм, комплект
1	8401.1004002		Комплект поршневых колец
2	840.1004038		Расширитель маслосъемного кольца
3	840.1004035		Кольцо маслосъемное
4	840.1004034		Кольцо маслосъемное с расширителем в сборе
5	8401.1004025		Кольцо компрессионное
6	8401.1004032-01		Кольцо компрессионное второе
7	840.1004030		Кольцо компрессионное верхнее
9	840.1002040		Кольцо уплотнительное
11	840.102021-10		Гильза цилиндра
12	8401.1004015		Поршень
13	8401.1004001		Гильза, поршень, поршневые и уплотнительные кольца (комплект)
14	8401.1004022		Кольцо пружинное упорное
15	8401.1004020		Палец поршневой
16	8401.1004052-01		Втулка шатуна
17	840.1004062		Болт крышки шатуна
18	8401.1004050		Крышка шатуна
19	8401.1004055		Крышка шатуна
20	840.1004064		Гайка
21	8401.1004045		Шатун в сборе
22	840.1004058		Вкладыш нижней головки шатуна

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
