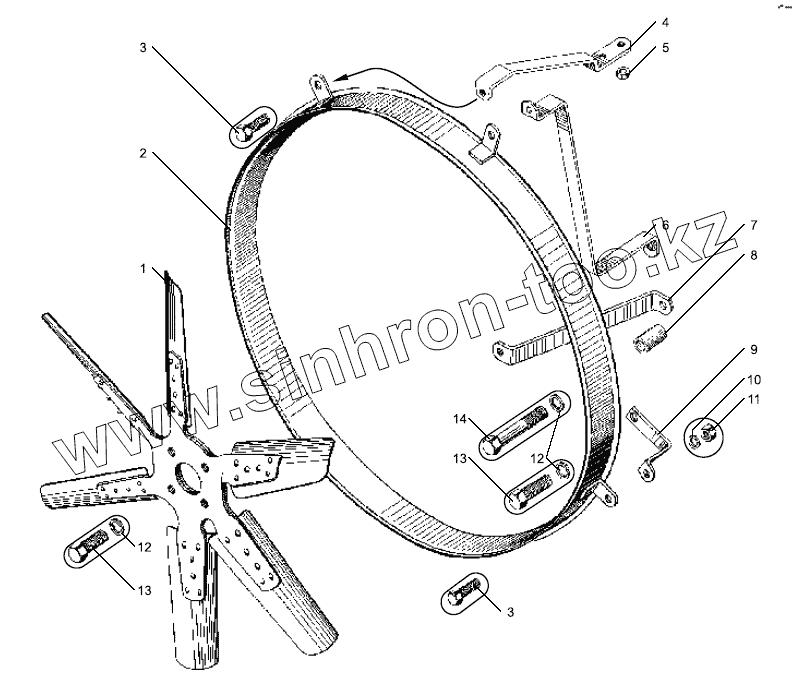

Каталог запасных частей к технике: ЯМЗ-7511 (2005). Вентилятор и кожух вентилятора

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

12

13

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	238НБ-1308012-Б		Крыльчатка вентилятора в сборе
2	7511.1309010		Кожух вентилятора в сборе
3	201456-П29		Болт М8-6gх20
4	7511.1309064		Кронштейн крепления кожуха правый верхний
5	7511.1309065		Втулка кронштейна
6	7511.1309066		Кронштейн крепления кожуха левый верхний
7	7511.1309072		Кронштейн крепления кожуха правый нижний
8	236HE-1309065		Втулка
9	7511.1309074		Кронштейн крепления кожуха левый нижний
10	252135-П2		Шайба пружинная
11	250510-П29		Гайка
12	252136-П2		Шайба 10 пружинная
13	201497-П29		Болт М10х25
14	200319-П29		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
