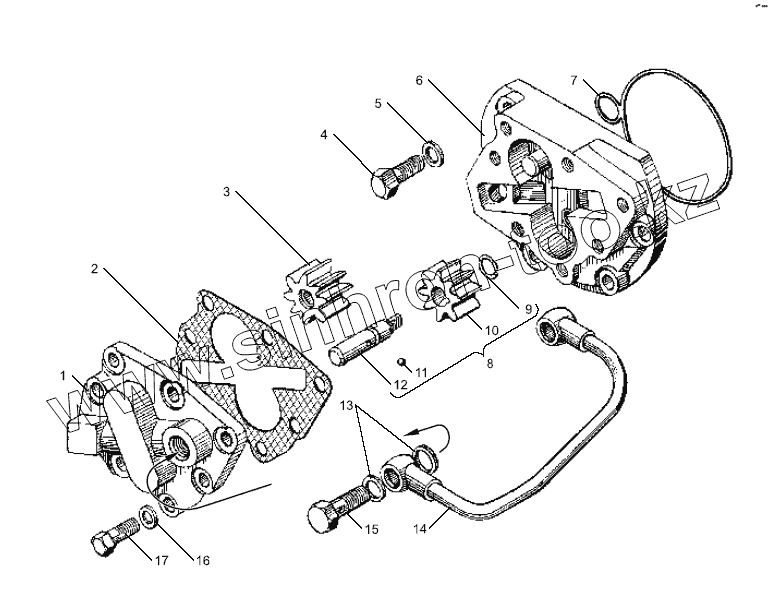

Каталог запасных частей к технике: ЯМЗ-7511 (2005). Масляный насос коробки передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
336.1704010
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
336.1704010 336.1704010 Насос масляный в сборе
336.1704025 336.1704025 Ось ведомой шестерни
1 336.1704088 Крышка насоса в сборе
2 336.1704029 Прокладка
3 336.1704030 Шестерня ведомая в сборе
4 45 9348 1561 Болт
5 200-1701041 Шайба
6 336.1704015 Корпус масляного насоса в сборе
6 336.1704018 Корпус масляного насоса
7 336.1704019 Кольцо уплотнительное
8 336.1704040 Шестерня ведущая в сборе
9 236-1702186 Кольцо запорное
10 336.1704045 Шестерня ведущая
11 46 9118 3460 Шарик Б4-60
12 336.1704042 Валик
13 201-1015624 Прокладка
14 336.1704300 Трубопровод масляной системы
15 310264-П29 Болт
16 252005-П2 Шайба 8
17 201457-П29 Болт М8х22
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
