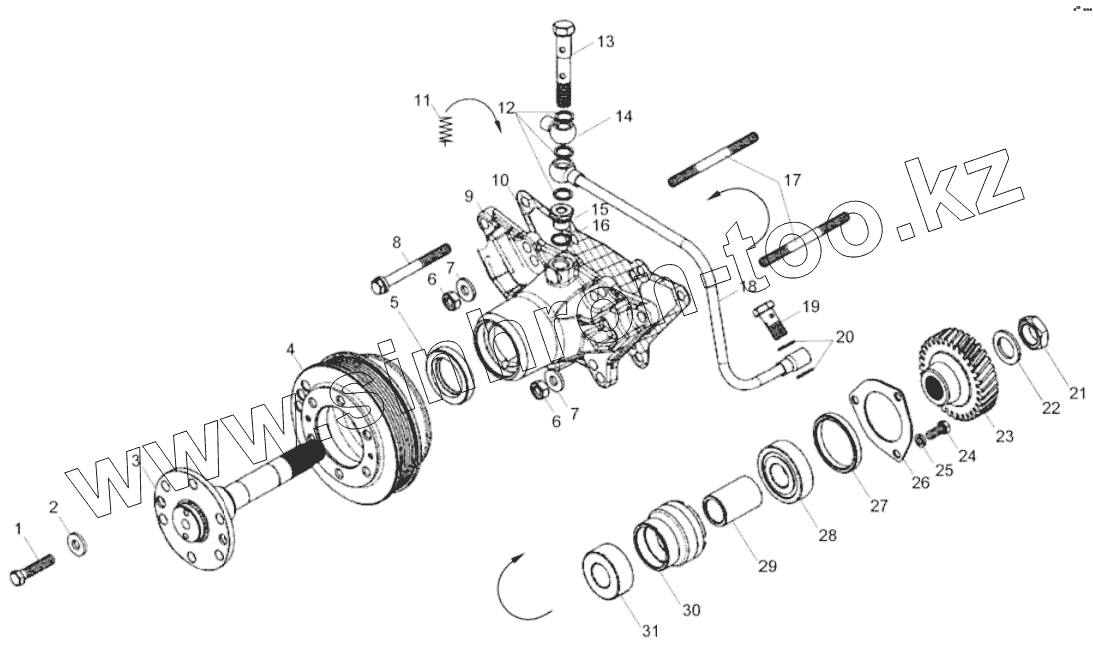

Каталог запасных частей к технике: ЯМЗ-7511.10. Привод вентилятора с вязкостной муфтой
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7511.1308011-40 | 7511.1308011-40 | Привод вентилятора в сборе | |
| 1 | 4593486561 | Болт | |
| 2 | 312695-П2 | Шайба | |
| 3 | 7511.1308050-10 | Вал | |
| 4 | 7511.1308025-40 | Шкив | |
| 5 | 7511.1308395 | Манжета | |
| 6 | 250513-П29 | Гайка | |
| 7 | 312647-П2 | Шайба | |
| 8 | 200328-П29 | Болт | |
| 9 | 236НЕ-1308102-Б | Корпус привода | |
| 10 | 236-1308108-Б | Прокладка | |
| 11 | 236НЕ-1308780 | Дроссель | |
| 12 | 312482-П34 | Шайба | |
| 13 | 310122-П29 | Болт М10х1х22 | |
| 14 | 840.1104349 | Наконечник | |
| 15 | 316603-П29 | Ввертыш | |
| 16 | 312367-П | Шайба | |
| 17 | 216259-П29 | Шпилька | |
| 17 | 310423-П29 | Шпилька | |
| 18 | 236НЕ-1308754-А | Трубка подводящая в сборе | |
| 19 | 310096-П29 | Болт | |
| 20 | 312326-П34 | Шайба уплотнительная | |
| 21 | 311401-П29 | Гайка | |
| 22 | 312490-П2 | Шайба | |
| 23 | 236-1308104-В | Шестерня | |
| 24 | 201456-П29 | Болт М8-6gх20 | |
| 25 | 252135-П2 | Шайба пружинная | |
| 26 | 236-1308107-А | Фланец упорный | |
| 27 | 236-1029034 | Кольцо упорное | |
| 28 | 8.8624 | Подшипник 6-42305АЕ1УШ1 | |
| 28 | 8.8984 | Подшипник | |
| 29 | 7511.1308051 | Втулка | |
| 30 | 236НЕ-1308514-А2 | Втулка | |
| 31 | 8.8402 | Подшипник 3553205 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
