Каталог запасных частей к технике: ЯМЗ-7511.10. Коллекторы выпускные

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

4

5

5

5

5

5

6

7

7

8

8

8

8

9

10

10

10

11

12

13

14

15

16

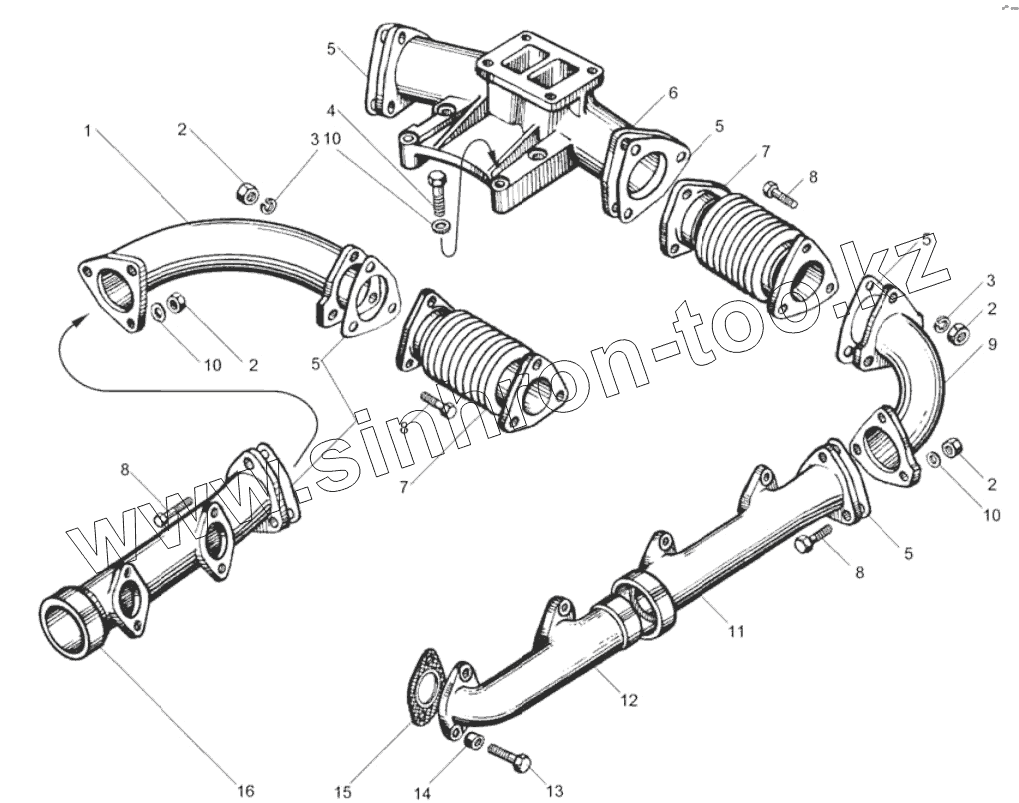

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7511.1008043-01		Труба подводящая правая
2	250512-П5		Гайка
3	312361-П2		Шайба
4	200320-П29		Болт М10х55
5	7511.1008058		Прокладка
6	238Ф-1008482		Патрубок-кронштейн
7	238НБ-1008088-А		Сильфон с фланцами в сборе
8	310228-П		Болт
9	7511.1008042-01		Труба подводящая левая
10	312300-П2		Шайба
11	7511.1008026		Коллектор выпускной левый задний
12	238Ф-1008022		Коллектор выпускной передний
13	240Н-1008504		Болт крепления коллекторов
14	240Н-1008510		Втулка
15	238Ф-1008027		Прокладка
16	7511.1008025		Коллектор выпускной правый задний
