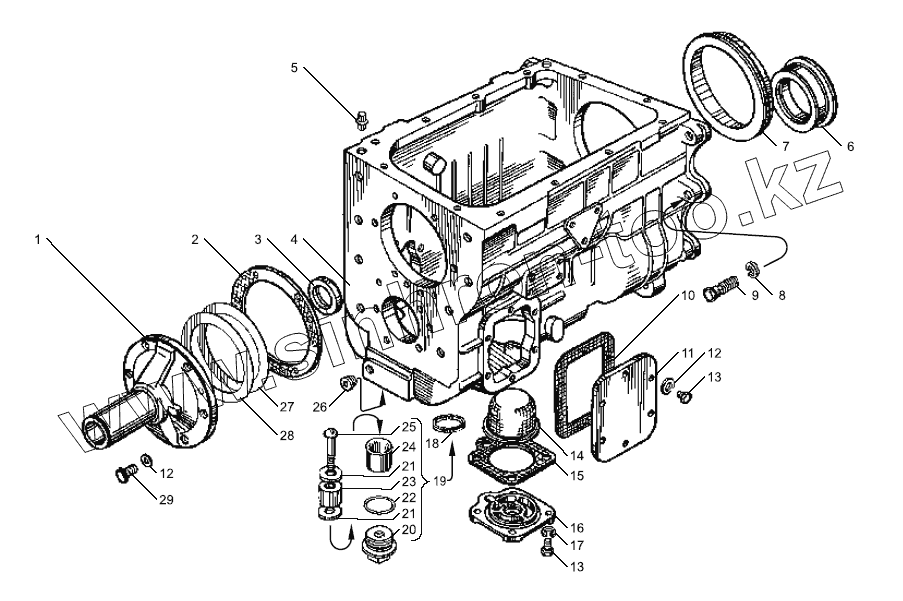

Каталог запасных частей к технике: ЯМЗ-6582.10 (Евро 3). Картер коробки передач
238M-1701009-40
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 316198-П29 | 316198-П29 | Пробка | |
| 238M-1701009-40 | 238M-1701009-40 | Картер коробки передач в сборе | |
| 1 | 2381.1701040 | Крышка подшипника с пробкой в сборе | |
| 2 | 236-1701042-A | Прокладка | |
| 3 | 236-1701230 | Манжета с пружиной в сборе | |
| 4 | 238M-1701015-40 | Картер коробки передач | |
| 5 | 236-1702182 | Штифт верхний установочный | |
| 6 | 238M-1701207-41 | Кольцо центрирующее заднего подшипника вторичного вала | |
| 7 | 201-1701230 | Манжета в сборе | |
| 8 | 252139-П2 | Шайба пружинная | |
| 9 | 310235-П29 | Болт | |
| 10 | 200-1701021-A | Прокладка | |
| 11 | 236-1701020 | Крышка люка отбора мощности | |
| 12 | 200-1701041 | Шайба | |
| 13 | 201497-П29 | Болт М10х25 | |
| 14 | 336.1704049 | Сетка заборника | |
| 15 | 236-1704056-A | Прокладка | |
| 16 | 236-1704054-Б | Крышка заборника | |
| 17 | 252136-П2 | Шайба 10 пружинная | |
| 18 | 312336-П34 | Шайба | |
| 19 | 238-1721255 | Пробка сливного отверстия с магнитом в сборе | |
| 19 | 238-1721255-01 | Пробка сливного отверстия с магнитом в сборе | |
| 20 | 238-1721258 | Пробка | |
| 21 | 312480-П2 | Шайба | |
| 22 | 236-1704130 | Кольцо пружинное | |
| 23 | 34 9841 3023 | Магнит ФЭ 7.770.055 | |
| 24 | 236-1704128 | Кожух магнита | |
| 25 | 220116-П2 | Винт | |
| 26 | 316135-П2 | Пробка | |
| 27 | 201.1721414 | Прокладка регулировочная | |
| 28 | 201.1721416 | Прокладка регулировочная | |
| 29 | 201499-П29 | Болт 10-6gх30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
