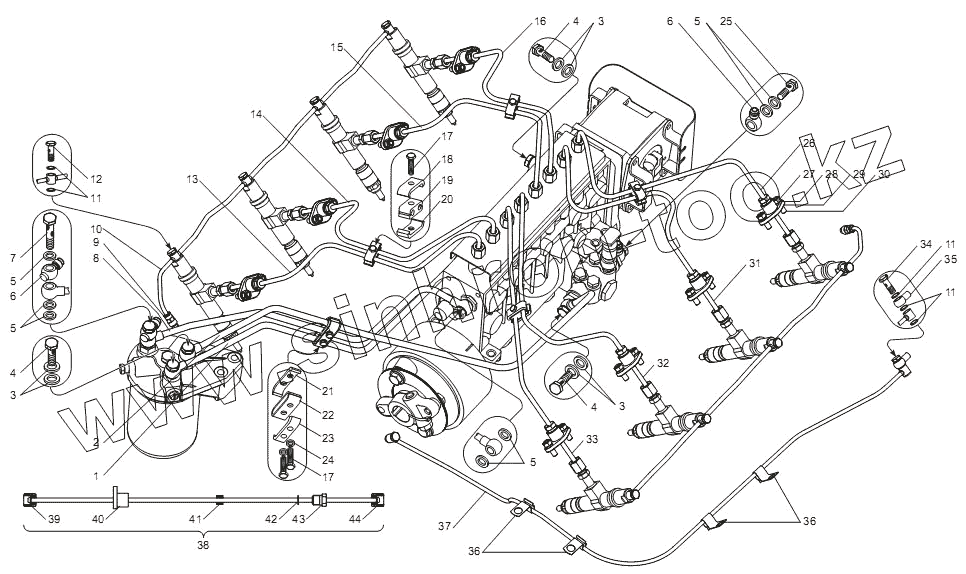

Каталог запасных частей к технике: ЯМЗ-6581.10, 6582.10 (Евро 3). Трубопроводы топливные
1
2
3
3
3
4
4
4
5
5
5
5
6
6
7
8
9
10
11
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6581.1104426-30 | Трубка подводящая к ТНВД в сборе | |
| 2 | 6581.1104422-30 | Трубка отводящая от насоса топливоподкачивающего | |
| 3 | 8.8995 | Кольцо уплотнительное | |
| 4 | 8.8991 | Болт пустотелый | |
| 5 | 312326-П34 | Шайба уплотнительная | |
| 6 | 236-1104430 | Наконечник трубки | |
| 7 | 310236-П29 | Болт | |
| 8 | 6581.1104384 | Трубка отводящая ТНВД | |
| 9 | 8.8976 | Фитинг прямой | |
| 10 | 238-1104370-В | Трубка форсунки дренажная | |
| 11 | 8.8973 | Кольцо уплотнительное форсунки | |
| 12 | 8.8994 | Болт пустотелый | |
| 13 | 7511.1104310-10 | Трубка высокого давления 1-ой секции | |
| 14 | 7511.1104312-10 | Трубка высокого давления 2-ой секции | |
| 15 | 7511.1104318-10 | Трубка высокого давления 5-ой секции | |
| 16 | 7511.1104320-10 | Трубка высокого давления 6-ой секции | |
| 17 | 201422-П29 | Болт М6х25 | |
| 18 | 240-1104458 | Скоба крепления воздухопроводов | |
| 19 | 240-1104350 | Прокладка | |
| 20 | 240-1104459 | Скоба | |
| 21 | 236-1104441 | Скоба | |
| 22 | 236-1104457-Б | Прокладка | |
| 23 | 236-1104440 | Скоба | |
| 24 | 252004-П29 | Шайба | |
| 25 | 310096-П29 | Болт | |
| 26 | 7511.1104324-10 | Трубка высокого давления 8-ой секции | |
| 27 | 250511-П29 | Гайка | |
| 28 | 252005-П29 | Шайба плоская | |
| 29 | 240-1104368 | Прокладка | |
| 30 | 216233-П29 | Шпилька | |
| 31 | 7511.1104322-10 | Трубка высокого давления 7-ой секции | |
| 32 | 7511.1104316-10 | Трубка высокого давления 4-ой секции | |
| 33 | 7511.1104314-10 | Трубка высокого давления 3-ей секции | |
| 34 | 8.8994 | Болт пустотелый | |
| 35 | 840.1104349 | Наконечник | |
| 36 | 201-1708245 | Кляммер | |
| 37 | 238-1104346-Д | Трубка топливная отводящая | |
| 38 | 7511.1104308-10 | Трубка высокого давления в сборе | |
| 39 | 314721-П29 | Гайка | |
| 40 | 7511.1104345 | Фланец | |
| 41 | 7511.1104344 | Уплотнитель | |
| 42 | 7511.1104342 | Шайба | |
| 43 | 7511.1104359 | Втулка нажимная | |
| 44 | 312670-П29 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
