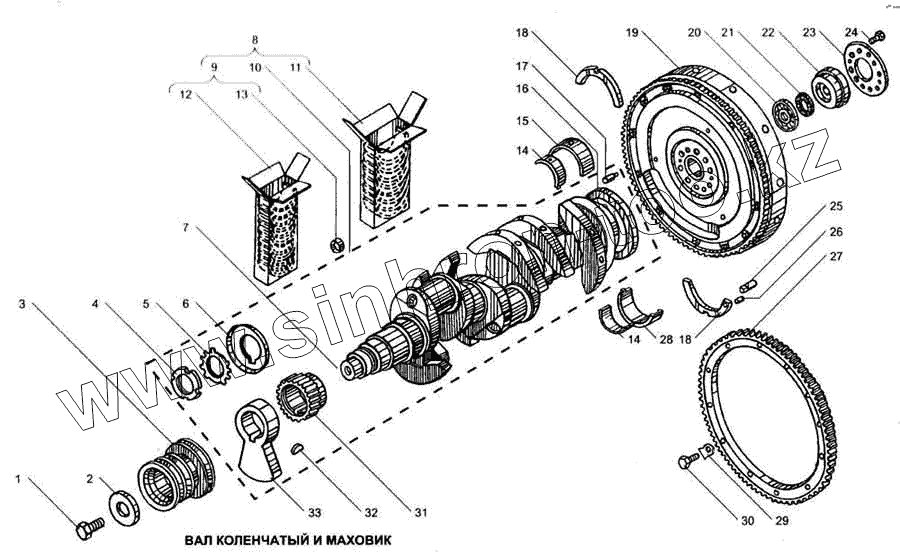

Каталог запасных частей к технике: ЯМЗ-6563.10 (Евро 3). Вал коленчатый и маховик
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1000102-Б2-Р1 | 236-1000102-Б2-Р1 | Вкладыши коренных подшипников 109,75 мм (комплект) | |
| 236-1000102-Б2-Р3 | 236-1000102-Б2-Р3 | Вкладыши коренных подшипников 109,25 мм (комплект) | |
| 236-1000102-Б2-Р2 | 236-1000102-Б2-Р2 | Вкладыши коренных подшипников 109,50 мм (комплект) | |
| 236-1000102-Б2-Р5 | 236-1000102-Б2-Р5 | Вкладыши коренных подшипников 108,75 мм (комплект) | |
| 236-1000102-Б2-Р6 | 236-1000102-Б2-Р6 | Вкладыши коренных подшипников 108,50 мм (комплект) | |
| 236-1000104-В2-Р5 | 236-1000104-В2-Р5 | Вкладыши шатунных подшипников 86,75 мм, комплект | |
| 236-1000104-В2-Р2 | 236-1000104-В2-Р2 | Вкладыши шатунных подшипников 87,50 мм, комплект | |
| 236-1000104-В2-Р6 | 236-1000104-В2-Р6 | Вкладыши шатунных подшипников 86,50 мм, комплект | |
| 236-1000104-В2-Р3 | 236-1000104-В2-Р3 | Вкладыши шатунных подшипников 87,25 мм, комплект | |
| 236-1000102-Б2-Р4 | 236-1000102-Б2-Р4 | Вкладыши коренных подшипников 109 мм (комплект) | |
| 236-1000104-В2-Р4 | 236-1000104-В2-Р4 | Вкладыши шатунных подшипников 87 мм, комплект | |
| 1 | 110040-П29 | Болт | |
| 2 | 201-1005066 | Шайба | |
| 3 | 236НЕ-1005061-Б | Шкив коленчатого вала | |
| 4 | 236-1005055 | Гайка кольцевая | |
| 5 | 236-1005056-А | Шайба замковая | |
| 6 | 236-1005043 | Маслоотражатель передний | |
| 7 | 236Н-1005015 | Вал коленчатый с противовесами в сборе | |
| 8 | 236НЕ-1000107 | Вал коленчатый с вкладышами подшипников в сборе | |
| 9 | 236-1000104-В2 | Вкладыши шатунных подшипников 88 мм, комплект | |
| 10 | 236НЕ-1005009 | Вал коленчатый с шестерней и маслоотражателями в сборе | |
| 11 | 236-1000102-Б2 | Вкладыши коренных подшипников 110 мм (комплект) | |
| 12 | 236-1000104-В2-Р1 | Вкладыши шатунных подшипников 87,75 мм, комплект | |
| 13 | 113933-П | Заглушка | |
| 14 | 236-1004058-В | Вкладыш шатунного подшипника | |
| 15 | 236-1005170-В | Вкладыш подшипника коленчатого вала верхний | |
| 16 | 236-1005042 | Маслоотражатель задний | |
| 17 | 7511.1005132 | Штифт установочный маховика | |
| 18 | 236-1005183-Д | Полукольцо упорного подшипника | |
| 19 | 236-1005115-Н | Маховик в сборе | |
| 20 | 4612121626 | Подшипник шариковый 6-205К | |
| 21 | 240-1307090 | Манжета первичного вала в сборе | |
| 22 | 236-1701478-Б | Корпус манжеты | |
| 23 | 7511.1005137 | Пластина | |
| 24 | 7511.1005127 | Болт крепления маховика | |
| 25 | 236-1005169 | Штифт установочный полукольца | |
| 26 | 201-1005169 | Штифт | |
| 27 | 236-1005125-В | Обод зубчатый маховика | |
| 28 | 236-1005171-В | Вкладыш подшипника коленчатого вала нижний | |
| 29 | 112579-П29 | Шайба стопорная | |
| 30 | 240-1029284-В | Болт фланца полумуфты М10х36 | |
| 31 | 238Б-1005030 | Шестерня коленчатого вала | |
| 32 | 114006-П2 | Шпонка сегментная | |
| 33 | 236-1005026-Б | Противовес передний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
