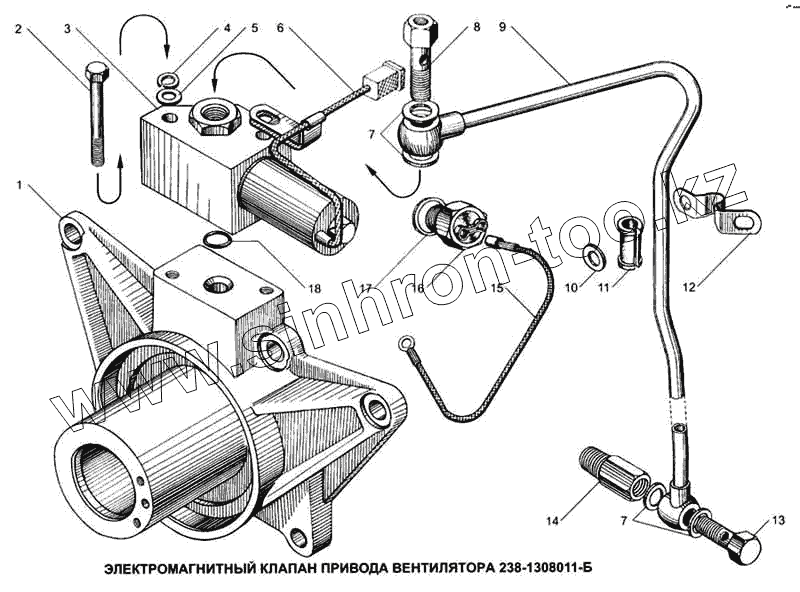

Каталог запасных частей к технике: ЯМЗ-6563.10 (Евро 3). Электромагнитный клапан привода вентилятора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	238-1308100-Г		Корпус привода в сборе
2	200270-П2		Болт М8х55
3	КЭМ 32-23М		Клапан электромагнитный КЭМ 32-23М
4	252135-П2		Шайба пружинная
5	252005-П29		Шайба плоская
6	115455-П29		Кляммер
7	112326-П34		Шайба уплотнительная
8	110095-П29		Болт
9	658.1308754-10		Трубка в сборе
13	110096-П29		Болт
14	379737-П29		Угольник конечный
15	Провод КЭМ12.160-01		Провод КЭМ 32.160-01
16	4573733019		Термореле включения вентилятора 661.3710-01
17	312766-П		Прокладка
18	КЭМ 32.011		Прокладка КЭМ 32.011

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
