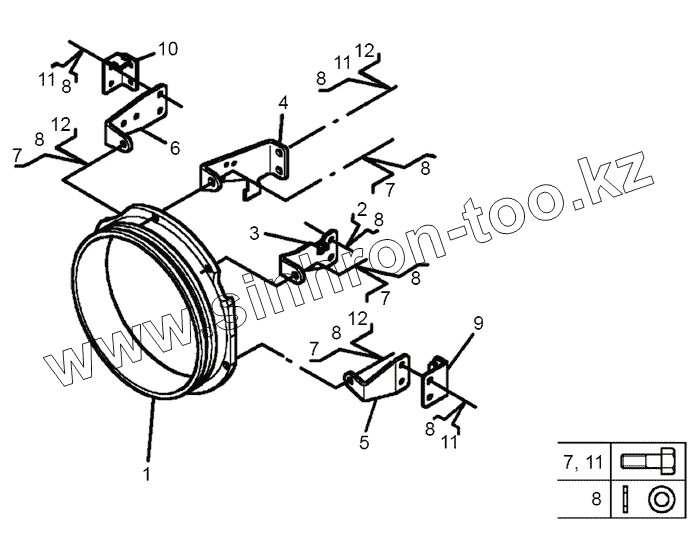

Каталог запасных частей к технике: ЯМЗ-650.10 (Евро 3). Кожух вентилятора
1
2
3
4
5
6
7
7
7
7
7
8
8
8
8
8
8
8
8
8
9
10
11
11
11
11
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 650.1309012 | Кожух вентилятора | |
| 2 | 310076-П29 | Винт М8х20-8.8-А3L DIN EN ISO 4762 | |
| 3 | 650.1309066 | Кронштейн кожуха вентилятора левый верхний | |
| 4 | 650.1309064 | Кронштейн кожуха вентилятора правый верхний | |
| 5 | 650.1309074 | Кронштейн кожуха вентилятора левый нижний | |
| 6 | 650.1309072 | Кронштейн кожуха вентилятора правый нижний | |
| 7 | 310124 | Болт М8-25 | |
| 8 | 312337 | Шайба 8 | |
| 9 | 650.1002136 | Кронштейн | |
| 10 | 650.1002138 | Кронштейн | |
| 11 | 310080 | Болт М8х1,25х30 8.8 | |
| 12 | 311421 | Гайка с подголовником М8х1,25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
