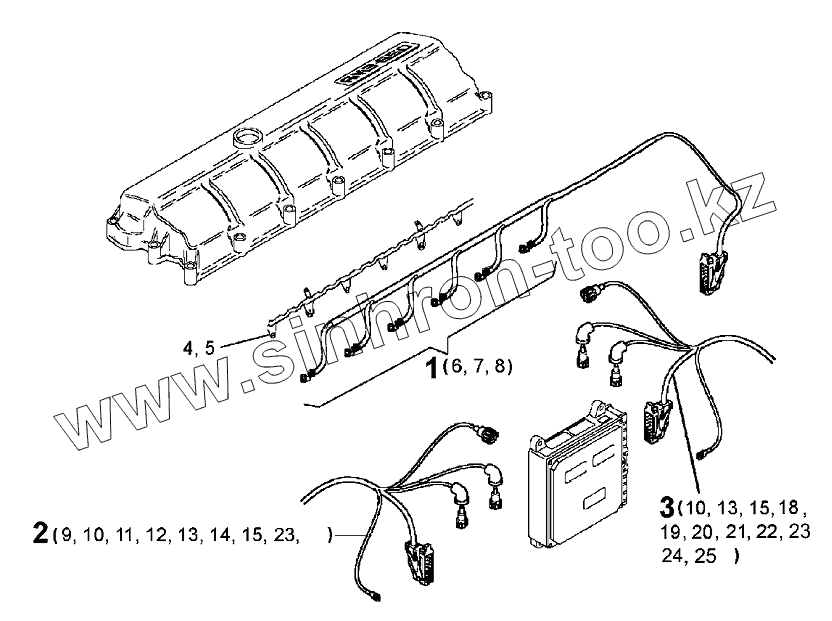

Каталог запасных частей к технике: ЯМЗ-650.10 (Евро 3-4). Жгуты проводов электрических
/43.gif)
1
2
2
3
3
3
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
15
18
20
21
22
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 650.3724010 | Жгут форсунок в сборе | |
| 2 | 650.3724012 | Жгут датчиков двигателя в сборе | |
| 2 | 651.3724012 | Жгут датчиков двигателя в сборе | |
| 3 | 650.3724014 | Жгут промежуточный в сборе | |
| 3 | 651.3724014 | Жгут промежуточный в сборе | |
| 3 | 650.3724017 | Жгут промежуточный в сборе | |
| 3 | 651.3724017 | Жгут промежуточный в сборе | |
| 4 | 650.3724126 | Кронштейн форсунок жгута | |
| 5 | 310143 | Винт М6х1-16 8.8 | |
| 6 | 310138 | Винт М8х1,25-12 8.8 | |
| 7 | 8.9421 | Кляммер | |
| 8 | 311421 | Гайка с подголовником М8х1,25 | |
| 9 | 8.9422 | Кляммер | |
| 10 | 310107 | Болт с подголовником М8х1,25-16 8.8 | |
| 11 | 8.9423 | Кляммер | |
| 12 | 8.9424 | Кляммер | |
| 13 | 310204 | Болт M6х1-16 8.8 | |
| 14 | 8.9425 | Кляммер | |
| 15 | 8.8909 | Хомут кабельный 3x200 | |
| 18 | 8.9300 | Кляммер | |
| 20 | 250512-П29 | Гайка | |
| 21 | 650.3724142 | Кронштейн жгутов промежуточного и датчиков передний | |
| 22 | 310120 | Болт М10-6gх25-10.9-А3L DIN EN 1665 | |
| 23 | 5340.3763130 | Кронштейн | |
| 24 | 201422-П29 | Болт М6х25 | |
| 25 | 8.9420 | Кляммер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
