Каталог запасных частей к технике: ЯМЗ-650.10 (Евро 3-4). Теплообменник жидкостно-масляный

Тип техники

Марка

Модель

Схема

1

1

2

3

3

3

4

4

4

4

4

5

5

6

6

7

7

8

9

9

10

11

12

13

14

14

15

16

17

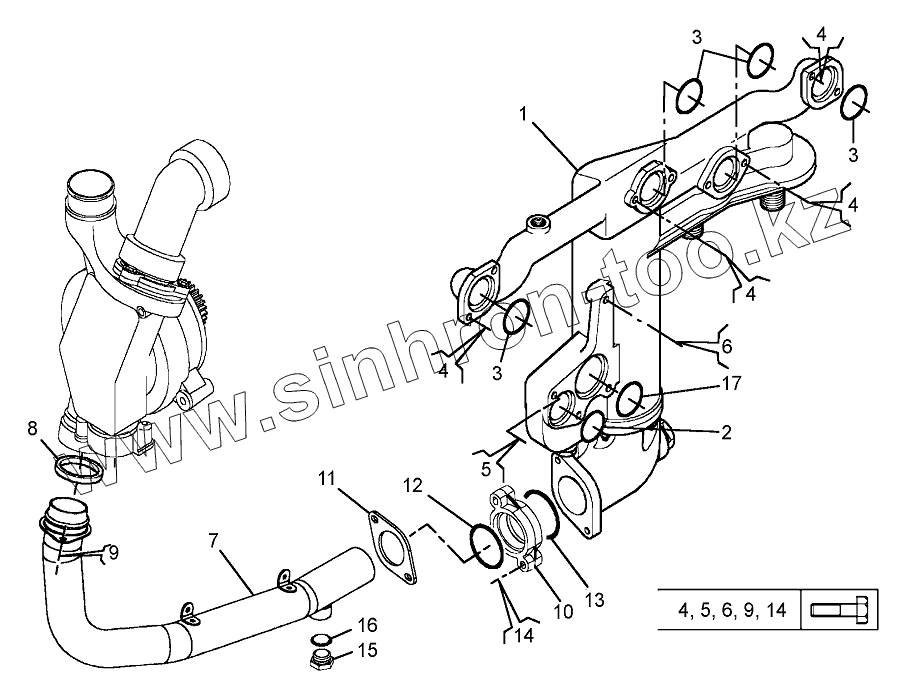

Позиция на иллюстрации	Заводской номер детали		Название детали
1	650.1013600-01		Теплообменник жидкостно-масляный
1	650.1013600		Теплообменник жидкостно-масляный
2	650.1013638		Кольцо резиновое
3	650.1011560		Кольцо резиновое
4	310014		Болт с подголовником М8х1,25-40 8.8
5	310022		Болт с подголовником М8х1,25-25 8.8
6	310137		Болт с подголовником М8х1,25-60 8.8
7	650.1303150		Труба подводящая теплообменника жидкостно-масляного
7	651.1303150		Труба подводящая теплообменника жидкостно-масляного
8	650.1303018		Кольцо уплотнительное
9	310107		Болт с подголовником М8х1,25-16 8.8
10	650.1303168		Фланец трубы подводящей
11	650.1303169		Накладка стальная
12	650.1303248		Кольцо
13	650.1303314		Кольцо резиновое
14	310117		Болт с подголовником М8х1,25-45 10.9
15	316134		Пробка М22х1,5
16	312380		Шайба медная
17	650.1013642		Кольцо резиновое

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
