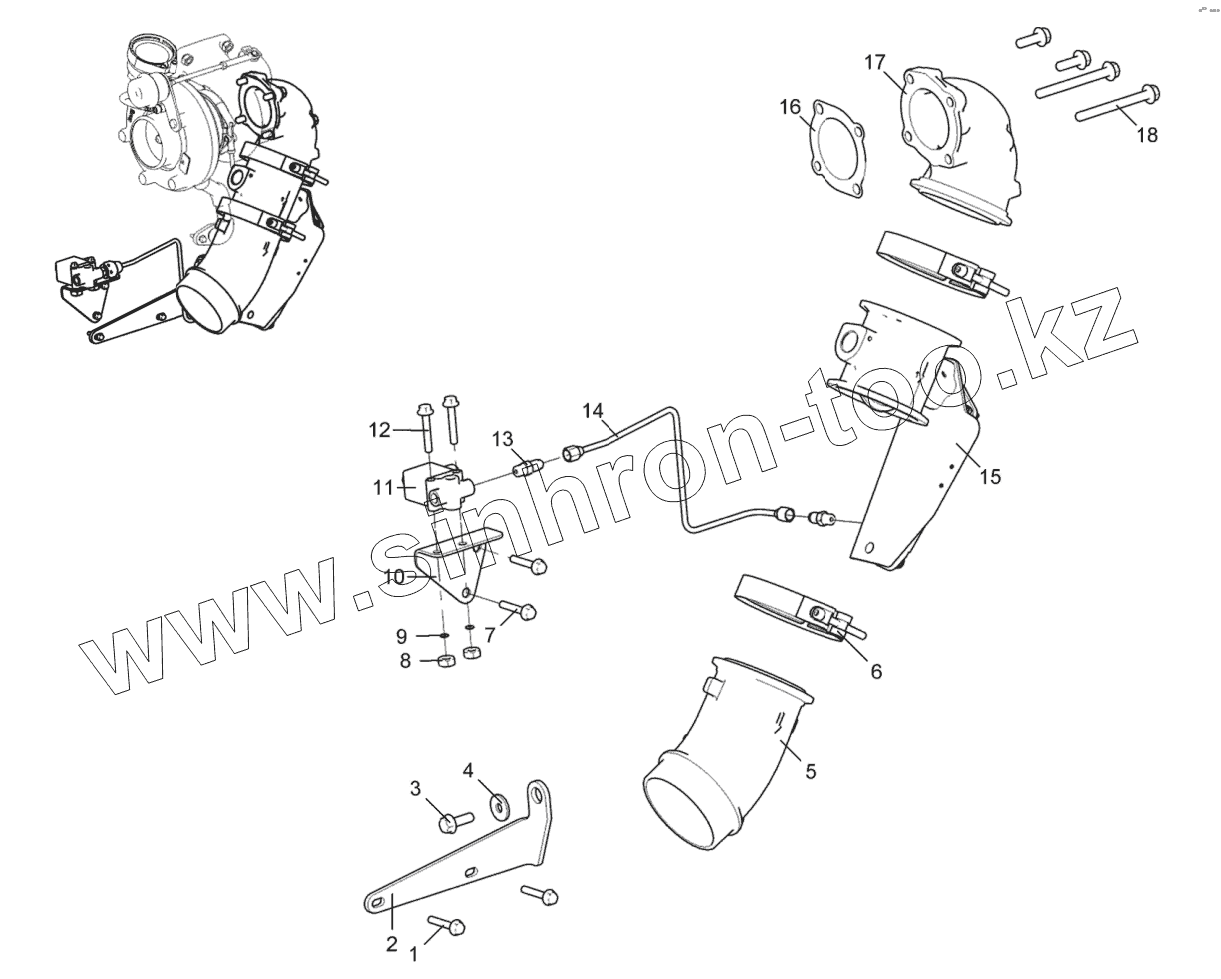

Каталог запасных частей к технике: ЯМЗ-536. Тормоз моторный 536-30-357000-010

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8.9089		Болт с подголовником М8х1,25-16 8.8
2	536.1203252		Кронштейн
3	536.1203282		Болт М10-6gх30
4	8.9397		Шайба 10
5	536.1203250		Патрубок
6	536.1203266		Хомут
7	8.9206		Болт М10-6gх20-8.8
8	250510-П29		Гайка
9	252005-П29		Шайба плоская
10	536.3570014-10		Кронштейн клапана
11	650.3570012		Клапан электромагнитный КЭМ 16-20
12	8.9238		Болт М8-6gх50-8.8
13	5340.1213086		Нипель
14	536.3570530-20		Трубка клапана
15	536.3570010		Заслонка моторного тормоза
16	536.1118258-10		Прокладка
17	536.1203020-20		Патрубок выпускной турбокомпрессора
18	536.1203283		Болт М10-6gх100

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
