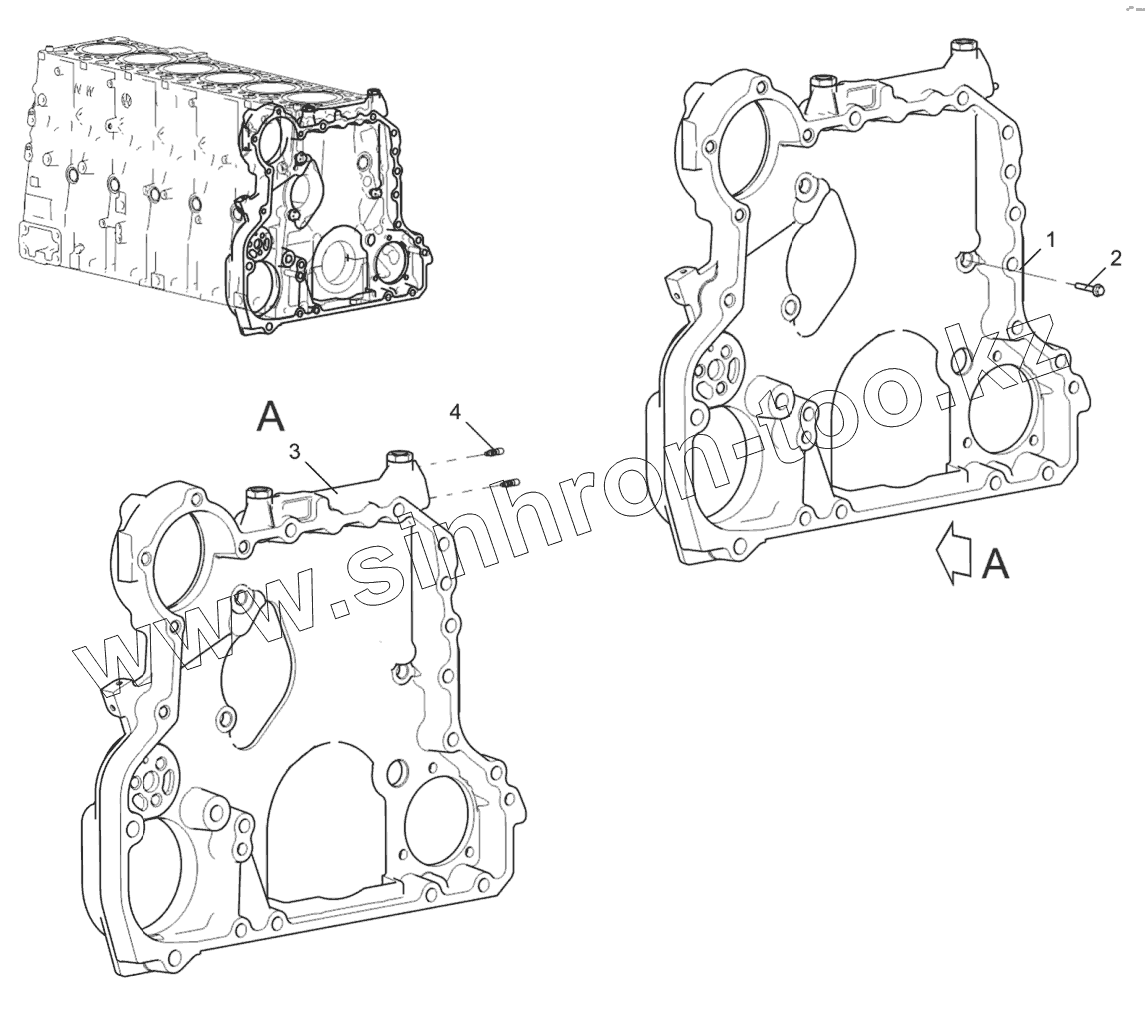

Каталог запасных частей к технике: ЯМЗ-536-10. Корпус шестерен 5340-30-100200-030

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW Caterpillar Cummins DCEC DongFeng Doosan FAW Great Wall Hitachi HOWO HSW IVECO Komatsu LGMG Perkins Raywin SDEC Shaanxi Valmet Weichai XINCHAI YTO Yuchai ZF Алтайдизель Барнаултрансмаш ВТЗ ГАЗ ЗиД ЗМЗ Камский автозавод ММЗ СМД ТМЗ УМЗ ЧТЗ ЮМЗ ЯЗДА ЯМЗ

Модель Не выбрано Общий (см. мод-ции) ТНВД-323, 324, 327 (2002) ЯМЗ-236 ДК и ЯМЗ 238 АК (2002) ЯМЗ-236 М ЯМЗ-236 М2 и 238 М2 ЯМЗ-236 НЕ, 236 БЕ, 7601.10 (2003) ЯМЗ-236, -238, -238НБ (2010) ЯМЗ-236М2 (2014) ЯМЗ-238 АК ЯМЗ-238 АМ ЯМЗ-238 ГМ ЯМЗ-238 ИМ ЯМЗ-238 Л ЯМЗ-238 М ЯМЗ-238 Н ЯМЗ-238 НД ЯМЗ-238 ПМ и 238 ФМ ЯМЗ-238БЕ (Каталог 2004 года) ЯМЗ-238Д и Б (2002) ЯМЗ-238М2 (2015) ЯМЗ-238НД3, НД4, НД5 (2002) ЯМЗ-240 (1998) ЯМЗ-240 (2000) ЯМЗ-240 (2014) ЯМЗ-240, 240Б, 240Н, 240П (1998) ЯМЗ-534 ЯМЗ-53402 (2012) ЯМЗ-5341-10, 5342, 5344 (2012) ЯМЗ-53414 ЯМЗ-53424 ЯМЗ-5344 Евро 4 (2015) ЯМЗ-5344-10, 53442 (2012) ЯМЗ-53443 (2016) ЯМЗ-5347-10, 53472 (2012) ЯМЗ-536 (2012) ЯМЗ-536-10 (2012) ЯМЗ-536-100 (2014) ЯМЗ-536-40, 5362 (2012) ЯМЗ-650.10 (Евро 3) (Каталог 2009 года) ЯМЗ-650.10 (Евро 3-4) (Каталог 2012 года) ЯМЗ-6561.10 (Евро 3) (2007) ЯМЗ-6562.10 (Евро 3) (2007) ЯМЗ-6562.10, 6563.10 (Евро 3) (2010) ЯМЗ-6563.10 (Евро 3) (2007) ЯМЗ-65652 (65654) (Евро 4) (2015) ЯМЗ-6581.10 (Евро 3) (2007) ЯМЗ-6581.10, 6582.10 (Евро 3) (2010) ЯМЗ-6582.10 (Евро 3) (2008) ЯМЗ-6583.10 (Евро 3) (2007) ЯМЗ-6585 (для МАЗ) (2015) ЯМЗ-7511 (2005) ЯМЗ-7511 (2005) (2005) ЯМЗ-7511.10 (2014) ЯМЗ-8401 ЯМЗ-8401.10 ЯМЗ-8421.10 ЯМЗ-8423 ЯМЗ-8423.10 ЯМЗ-850 (2001) ЯМЗ-850.10 (2011)

Схема > Не выбрано Технические характеристики двигателей ЯМЗ-536-10, ЯМЗ-53602-10, ЯМ-53622-10, ЯМЗ-53642-10 Двигатели ЯМЗ-536-10 в сборе Двигатели ЯМЗ-53602-10, ЯМЗ-53622-10, ЯМЗ-53642-10 в сборе Схема деления двигателя ЯМЗ-536-10 на сборочные единицы Схема деления двигателей ЯМЗ-53602-10, ЯМЗ-53622-10, ЯМЗ-53642-10 на сборочные единицы Блок цилиндров 536-30-100200-010 Крышка блока цилиндров передняя 5340-30-100200-020 Корпус шестерен 5340-30-100200-030 Крышка блока цилиндров передняя 5340-30-100200-020 Картер маховика 536-30-100200-040 Головка цилиндров 536-30-100300-010 Крышка головки цилиндров 536-30-100300-020 Группа шатунно-поршневая 536-30-100400-010 Вал коленчатый 536-30-100500-010 Гаситель коленчатого вала 536-30-100500-020 Маховик 536-30-100500-030 Вал распределительный 536-30-100600-010 Привод клапанов 536-30-100700-010 Коллектор выпускной (для двигателя ЯМЗ-536-10) 536-30-100800-010 Коллектор выпускной (для двигателей ЯМЗ-53602-10, ЯМЗ-53622-10, ЯМЗ-53642-10) 53602-30-100800-010 Картер масляный 536-30-100900-010 Указатель уровня масла (для двигателя ЯМЗ-536-10) 536-30-100900-020 Указатель уровня масла (для двигателей ЯМЗ-53602-10, ЯМЗ-53622-10, ЯМЗ-53642-10) 5342-30-100900-020 Насос масляный 536-30-101100-010 Модуль сервисный 536-30-101300-010 Трубопроводы топливные 536-30-110400-010 ТНВД 5340-30-111100-010 Форсунки 536-30-111200-010 Тракт впускной (для двигателя ЯМЗ-536-10) 5343-30-111500-010 Тракт впускной (для двигателей ЯМЗ-53602-10, ЯМЗ-53622-10, ЯМЗ-53642-10) 53602-30-111500-010 Патрубок отводящий 536-30-111500-030 ФТОТ 536-30-111700-020 ТКР (для двигателя ЯМЗ-536-10) 536-30-111800-010 ТКР (для двигателей ЯМЗ-53602-10, ЯМЗ-53622-10, ЯМЗ-53642-10) 53602-30-111800-010 Система рециркуляции ОГ (для двигателя ЯМЗ-536-10) 536-30-121300-010 Заглушка слива ОЖ (для двигателей ЯМЗ-53602-10, ЯМЗ-53622-10, ЯМЗ-53642-10) 53441-30-121300-010 Труба распределительная (для двигателя ЯМЗ-536-10) 536-30-130300-010 Труба распределительная (для двигателей ЯМЗ-53602-10, ЯМЗ-53622-10, ЯМЗ-53642-10) 53602-30-130300-010 Вентилятор 536-30-130800-010 Привод вентилятора 536-30-130800-020 Кожух вентилятора (для двигателя ЯМЗ-536-10) 536-30-130900-010 Насос ГУР 53602-30-340700-010 Компрессор пневматического тормоза 5340-30-350900-010 Тормоз моторный 536-30-357000-020 Привод генератора 5340-30-370100-010 Стартер 5340-30-370800-010 Жгут форсунок 536-30-372400-010 Жгут датчиков (для двигателя ЯМЗ-536-10) 536-30-372400-020 Жгут датчиков (для двигателей ЯМЗ-53602-10, ЯМЗ-53622-10, ЯМЗ-53642-10) 53602-30-372400-020 Жгут промежуточный 536-30-372400-016 ЭБУ 536-30-376300-010 Реле подогреватель 5340-30-377000-010 Компрессор кондиционера 5340-30-811400-010

1

2

3

4

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5340.1002302-10		Корпус шестерен
2	8.9173		Болт М12-6gх30-8.8
3	5340.1002301-10		Корпус шестерен
4	216502-П29		Шпилька

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
