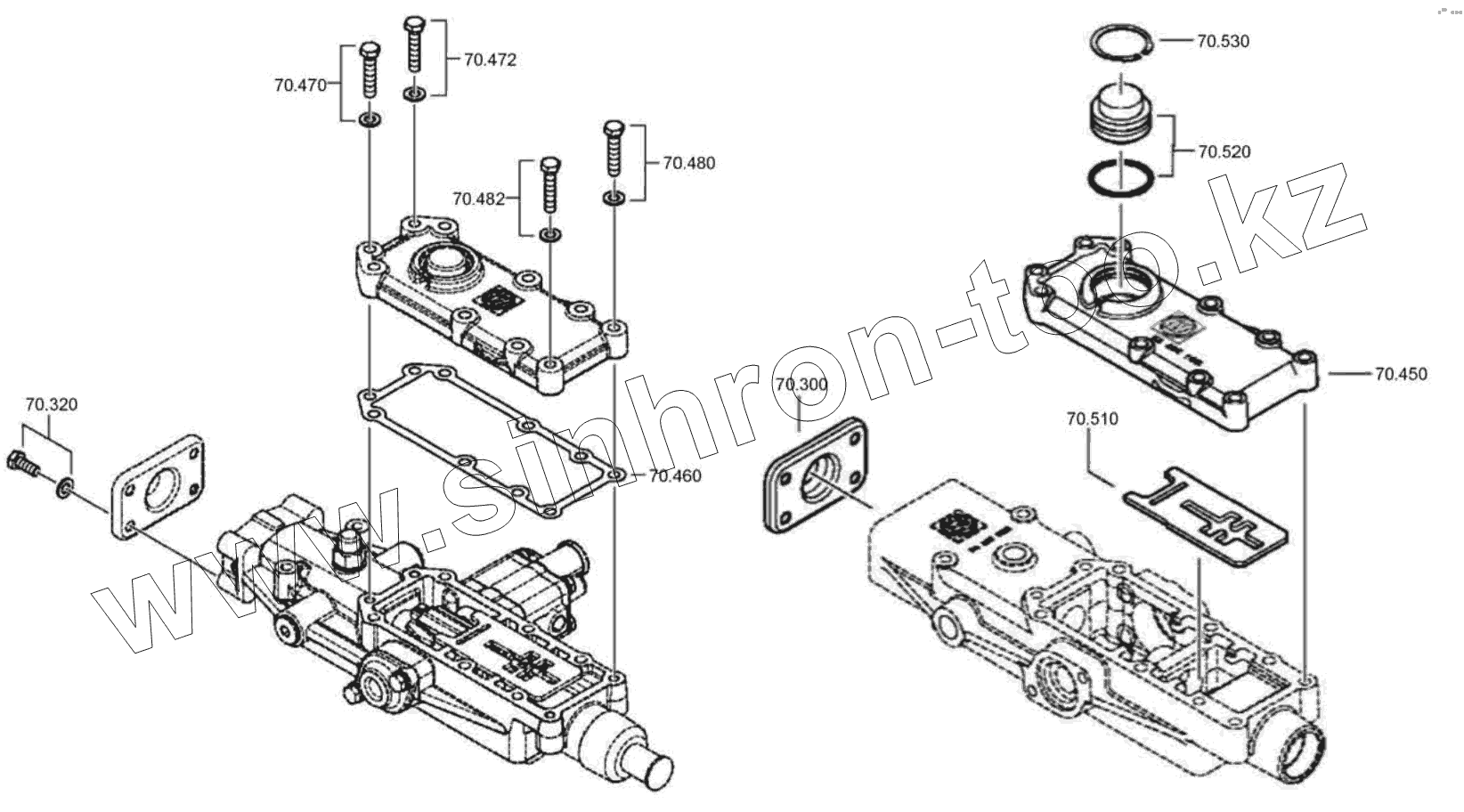

Крышка
Пакет пружин
GP-Картер
Планетарная передача
Синхронизация
Соединительные детали
Крышка механизма привода спидометра
Груповое соединение
Картер сцепления
Выключатель сцепления
70.300
70.320
70.320
70.450
70.460
70.470
70.470
70.472
70.472
70.480
70.480
70.482
70.482
70.510
70.520
70.530
Позиция на иллюстрации
Заводской номер детали
Название детали
70.300
1341.307.113
Крышка
70.320
0636.100.796
Болт с 6-гранной головкой
70.320
0630.100.295
Шайба
70.450
1324.307.258
Крышка
70.460
1324.307.082
Уплотнение
70.470
0636.100.630
Болт с 6-гранной головкой
70.470
0630.100.295
Шайба
70.472
0636.100.630
Болт с 6-гранной головкой
70.472
0630.100.295
Шайба
70.480
0636.100.630
Болт с 6-гранной головкой
70.480
0630.100.295
Шайба
70.482
0636.100.630
Болт с 6-гранной головкой
70.482
0630.100.295
Шайба
70.510
1324.307.194
Блокатор переключения
70.520
0501.318.597
Фиксатор
70.530
0630.532.130
V-кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
