Каталог запасных частей к технике: ЯМЗ-5344-10, 53442. ТКР 5344-30-111800-010
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
Caterpillar
Cummins
DCEC
DongFeng
Doosan
FAW
Great Wall
Hitachi
HOWO
HSW
IVECO
Komatsu
LGMG
Perkins
Raywin
SDEC
Shaanxi
Valmet
Weichai
XINCHAI
YTO
Yuchai
ZF
Алтайдизель
Барнаултрансмаш
ВТЗ
ГАЗ
ЗиД
ЗМЗ
Камский автозавод
ММЗ
СМД
ТМЗ
УМЗ
ЧТЗ
ЮМЗ
ЯЗДА
ЯМЗ
Модель
Не выбрано
Общий (см. мод-ции)
ТНВД-323, 324, 327 (2002)
ЯМЗ-236 ДК и ЯМЗ 238 АК (2002)
ЯМЗ-236 М
ЯМЗ-236 М2 и 238 М2
ЯМЗ-236 НЕ, 236 БЕ, 7601.10 (2003)
ЯМЗ-236, -238, -238НБ (2010)
ЯМЗ-236М2 (2014)
ЯМЗ-238 АК
ЯМЗ-238 АМ
ЯМЗ-238 ГМ
ЯМЗ-238 ИМ
ЯМЗ-238 Л
ЯМЗ-238 М
ЯМЗ-238 Н
ЯМЗ-238 НД
ЯМЗ-238 ПМ и 238 ФМ
ЯМЗ-238БЕ (Каталог 2004 года)
ЯМЗ-238Д и Б (2002)
ЯМЗ-238М2 (2015)
ЯМЗ-238НД3, НД4, НД5 (2002)
ЯМЗ-240 (1998)
ЯМЗ-240 (2000)
ЯМЗ-240 (2014)
ЯМЗ-240, 240Б, 240Н, 240П (1998)
ЯМЗ-534
ЯМЗ-53402 (2012)
ЯМЗ-5341-10, 5342, 5344 (2012)
ЯМЗ-53414
ЯМЗ-53424
ЯМЗ-5344 Евро 4 (2015)
ЯМЗ-5344-10, 53442 (2012)
ЯМЗ-53443 (2016)
ЯМЗ-5347-10, 53472 (2012)
ЯМЗ-536 (2012)
ЯМЗ-536-10 (2012)
ЯМЗ-536-100 (2014)
ЯМЗ-536-40, 5362 (2012)
ЯМЗ-650.10 (Евро 3) (Каталог 2009 года)
ЯМЗ-650.10 (Евро 3-4) (Каталог 2012 года)
ЯМЗ-6561.10 (Евро 3) (2007)
ЯМЗ-6562.10 (Евро 3) (2007)
ЯМЗ-6562.10, 6563.10 (Евро 3) (2010)
ЯМЗ-6563.10 (Евро 3) (2007)
ЯМЗ-65652 (65654) (Евро 4) (2015)
ЯМЗ-6581.10 (Евро 3) (2007)
ЯМЗ-6581.10, 6582.10 (Евро 3) (2010)
ЯМЗ-6582.10 (Евро 3) (2008)
ЯМЗ-6583.10 (Евро 3) (2007)
ЯМЗ-6585 (для МАЗ) (2015)
ЯМЗ-7511 (2005)
ЯМЗ-7511 (2005) (2005)
ЯМЗ-7511.10 (2014)
ЯМЗ-8401
ЯМЗ-8401.10
ЯМЗ-8421.10
ЯМЗ-8423
ЯМЗ-8423.10
ЯМЗ-850 (2001)
ЯМЗ-850.10 (2011)
Схема
>
Не выбрано
Техническая характеристика двигателей ЯМЗ-5344-10, ЯМЗ-53442
Двигатели ЯМЗ-5344-10 в сборе
Двигатели ЯМЗ-53442 в сборе
Схема деления двигателя ЯМЗ-5344-10 на сбороные единицы
Схема деления двигателя ЯМЗ-53442 на сборочные единицы
Блок цилиндров 5340-30-100200-010
Крышка блока передняя 5340-30-100200-020
Корпус шестерен 5340-30-100200-030
Картер маховика 5340-30-100200-040
Головка цилиндров 5340-30-100300-010
Крышка головки цилиндров 5340-30-100300-020
Группа шатунно-поршневая 5340-30-100400-010
Вал коленчатый 5340-30-100500-010
Гаситель коленчатого вала 5340-30-100500-020
Маховик 5340-30-100500-030
Вал распределительный 5340-30-100600-010
Привод клапанов 5340-30-100700-010
Коллектор выпускной (для двигателя ЯМЗ-5344-10) 5340-30-100800-010
Коллектор выпускной (для двигателя ЯМЗ-53442) 53441-30-100800-010
Картер масляный 5344-30-100900-010
Указатель уровня масла 5342-30-100900-020
Насос масляный 5340-30-101100-010
Модуль сервисный 5344-30-101300-010
Модуль сервисный (для двигателя ЯМЗ-53442-01) 53442-30-101300-010
Трубопроводы топливные 5340-30-110400-010
ФПОТ 5340-30-110500-010
ТНВД 5340-30-111100-010
Форсунки 5340-30-111200-010
Тракт впускной (для двигателя ЯМЗ-5344-10) 5343-30-111500-010
Тракт впускной (для двигателя ЯМЗ-53442) 53441-30-111500-010
ФТОТ 5344-30-111700-010

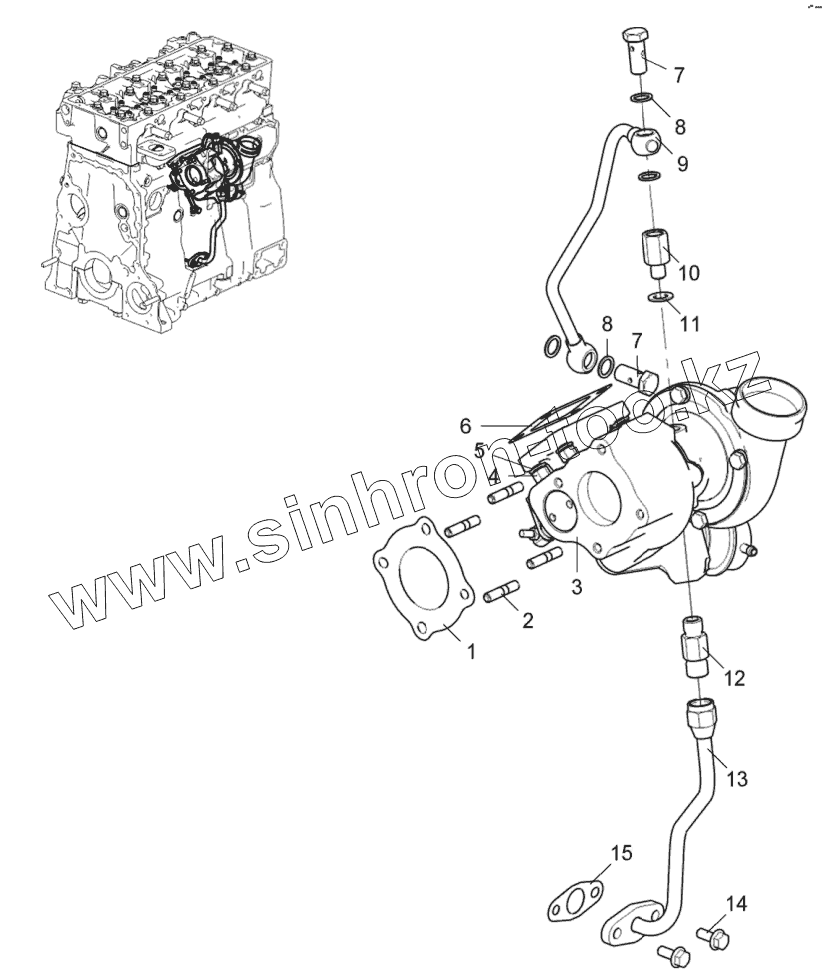

ТКР 5344-30-111800-010
Система рециркуляции ОГ (для двигателя ЯМЗ-5344-10) 5340-30-121300-010
Заглушка слива ОЖ (для двигателя ЯМЗ-53442) 53441-30-121300-010
Труба распределительная (для двигателя ЯМЗ-5344-10) 5340-30-130300-010
Труба распределительная (для двигателя ЯМЗ-53442) 53441-30-130300-010
Вентилятор 5344-30-130800-010
Привод вентилятора 5343-30-130800-020
Насос ГУР 5344-30-340700-010
Компрессор пневматического тормоза 5342-30-350900-000
Привод генератора 5340-30-370100-010
Стартер 5340-30-370800-010
Жгут форсунок 5344-30-372400-010
Жгут датчиков 5344-30-372400-020
ЭБУ 5340-30-376300-010
Реле подогреватель 5344-30-377000-010
Компрессор кондиционера 5340-30-811400-010
Сцепление 36241.1600010-30-000000-000
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
Позиция на иллюстрации
Заводской номер детали
Название детали
1
5340.1118258
Прокладка турбокомпрессора
2
5340.1118188-10
Шпилька М8
3
53442.1118010
Турбокомпрессор
4
311446-П5
Гайка M8-6H.8.C3D
4
5340.1118189
Гайка М8-6Н
5
252005-П2
Шайба 8
6
5340.1118158
Прокладка турбокомпрессора
7
310096-П29
Болт
8
312326-П
Шайба 14
9
5344.1118220
Трубка подвода масла
10
5344.1118056
Штуцер
11
312310-П34
Шайба
12
5344.1118044
Штуцер
13
5344.1118340
Трубка слива масла
14
8.9234
Болт М8-6gх20-8.8
15
5340.1118325
Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
