Каталог запасных частей к технике: ЯМЗ-53424. Головка цилиндров с клапанами 5340.1003010-30

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW Caterpillar Cummins DCEC DongFeng Doosan FAW Great Wall Hitachi HOWO HSW IVECO Komatsu LGMG Perkins Raywin SDEC Shaanxi Valmet Weichai XINCHAI YTO Yuchai ZF Алтайдизель Барнаултрансмаш ВТЗ ГАЗ ЗиД ЗМЗ Камский автозавод ММЗ СМД ТМЗ УМЗ ЧТЗ ЮМЗ ЯЗДА ЯМЗ

Модель Не выбрано Общий (см. мод-ции) ТНВД-323, 324, 327 (2002) ЯМЗ-236 ДК и ЯМЗ 238 АК (2002) ЯМЗ-236 М ЯМЗ-236 М2 и 238 М2 ЯМЗ-236 НЕ, 236 БЕ, 7601.10 (2003) ЯМЗ-236, -238, -238НБ (2010) ЯМЗ-236М2 (2014) ЯМЗ-238 АК ЯМЗ-238 АМ ЯМЗ-238 ГМ ЯМЗ-238 ИМ ЯМЗ-238 Л ЯМЗ-238 М ЯМЗ-238 Н ЯМЗ-238 НД ЯМЗ-238 ПМ и 238 ФМ ЯМЗ-238БЕ (Каталог 2004 года) ЯМЗ-238Д и Б (2002) ЯМЗ-238М2 (2015) ЯМЗ-238НД3, НД4, НД5 (2002) ЯМЗ-240 (1998) ЯМЗ-240 (2000) ЯМЗ-240 (2014) ЯМЗ-240, 240Б, 240Н, 240П (1998) ЯМЗ-534 ЯМЗ-53402 (2012) ЯМЗ-5341-10, 5342, 5344 (2012) ЯМЗ-53414 ЯМЗ-53424 ЯМЗ-5344 Евро 4 (2015) ЯМЗ-5344-10, 53442 (2012) ЯМЗ-53443 (2016) ЯМЗ-5347-10, 53472 (2012) ЯМЗ-536 (2012) ЯМЗ-536-10 (2012) ЯМЗ-536-100 (2014) ЯМЗ-536-40, 5362 (2012) ЯМЗ-650.10 (Евро 3) (Каталог 2009 года) ЯМЗ-650.10 (Евро 3-4) (Каталог 2012 года) ЯМЗ-6561.10 (Евро 3) (2007) ЯМЗ-6562.10 (Евро 3) (2007) ЯМЗ-6562.10, 6563.10 (Евро 3) (2010) ЯМЗ-6563.10 (Евро 3) (2007) ЯМЗ-65652 (65654) (Евро 4) (2015) ЯМЗ-6581.10 (Евро 3) (2007) ЯМЗ-6581.10, 6582.10 (Евро 3) (2010) ЯМЗ-6582.10 (Евро 3) (2008) ЯМЗ-6583.10 (Евро 3) (2007) ЯМЗ-6585 (для МАЗ) (2015) ЯМЗ-7511 (2005) ЯМЗ-7511 (2005) (2005) ЯМЗ-7511.10 (2014) ЯМЗ-8401 ЯМЗ-8401.10 ЯМЗ-8421.10 ЯМЗ-8423 ЯМЗ-8423.10 ЯМЗ-850 (2001) ЯМЗ-850.10 (2011)

Схема > Не выбрано Скоростная характеристика двигателя ЯМЗ-53414 Блок цилиндров 5340.1002010-10 Блок цилиндров 5340.1002011-10 Установка крышки передней 5340.1002249 Установка корпуса шестерен 53401002299-11 Установка картера маховика 5340.1002309-10 Картер маховика 5340.1002310-10 Установка головки цилиндров 5340.1003005-30 Головка цилиндров с клапанами 5340.1003010-30 Установка крышки головки цилиндров 5340.1003250-10 Крышка головки цилиндров 5340.1003260 Установка поршневой группы 53404.1004007 Поршень в сборе 53404.1004013 Шатун 5340.1004045-002 Установка коленчатого вала 5340.1005005 Вал коленчатый в сборе 5340.1005010 Установка гасителя коленчатого вала 536.1005050 Установка маховика 5340.1005114 Маховик в сборе 5340.1005115 Маховик с ободом 5340.1005118 Установка распределительного вала 5340.1006005 Вал распределительный 5340.1006010 Подшипник распределительного вала 5340.1006032 Установка привода клапанов 5340.1007005 Установка выпускного коллектора 5340.1008005 Установка картера масляного 5341.1009005 Картер масляный 5341.1009010 Клапан редукционный 5341.1011048 Установка указателя уровня масла 53404.1009045 Установка масляного насоса 5340.1011005 Установка сервисного модуля 53414.1013005 Модуль сервисный 53404.1013600-10 Корпус масляного фильтра с клапаном теплообменника 5340.1012012 Установка топливных трубопроводов 53404.1104005 Установка заглушки 53404.1111005 Установка газоподающей системы 53404.1112290 Установка впускного тракта 53404.1115005 Патрубок впускной 53404.1115012 Подогреватель предпусковое с проводами 53404.3770010 Установка патрубка отводящего 53404.1115007-10 Патрубок отводящий 53404.1115281-10 Установка турбокомпрессора 53404.1118005 Установка датчиков 53404.1130005 Установка системы рециркуляции отработавших газов 53404.1213005 Установка трубы распределительной 53404.1303005 Труба распределительная 53404.1303100 Установка привода вентилятора 5343.1308007-10 Привод вентилятора 5343.1308011 Установка привода вентилятора 5342.1308007 Установка компрессора пневматического тормоза 5342.3509005-20 Компрессор пневматического тормоза 5340.3509010-30 Установка генератора 5340.3701001 Установка системы зажигания 53404.3707001 Установка стартера 5340.3708005 Установка жгута двигателя 53414.3724011 Установка реле подогревателя 53404.3770005 Установка фильтра газового низкого давления 53444.4411005 Фильтр газовый низкого давления FFC110YMZ01, 53444.4411012 Фильтр газовый высокого давления 53404.4411510

1

2

3

4

5

6

7

8

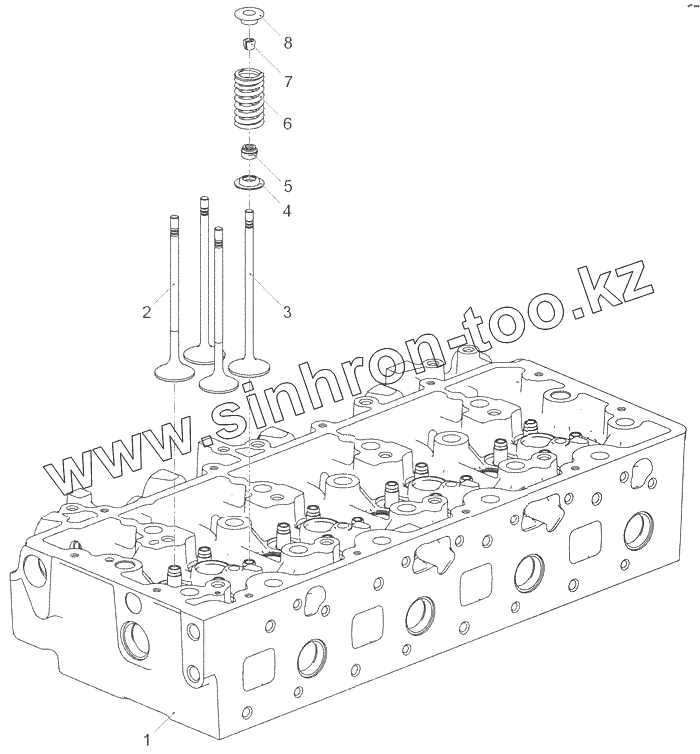

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5340.1003012-30		Головка цилиндров с седлами и втулками
2	5340.1007012		Клапан выпускной
3	5340.1007010		Клапан впускной
4	5340.1007025		Шайба опорная пружины клапана
5	5340 1007262		Манжета уплотнительная клапана
6	5340.1007020		Пружина клапана
7	5340.1007028		Сухарь клапана
8	5340.1007024		Тарелка пружины клапана

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
