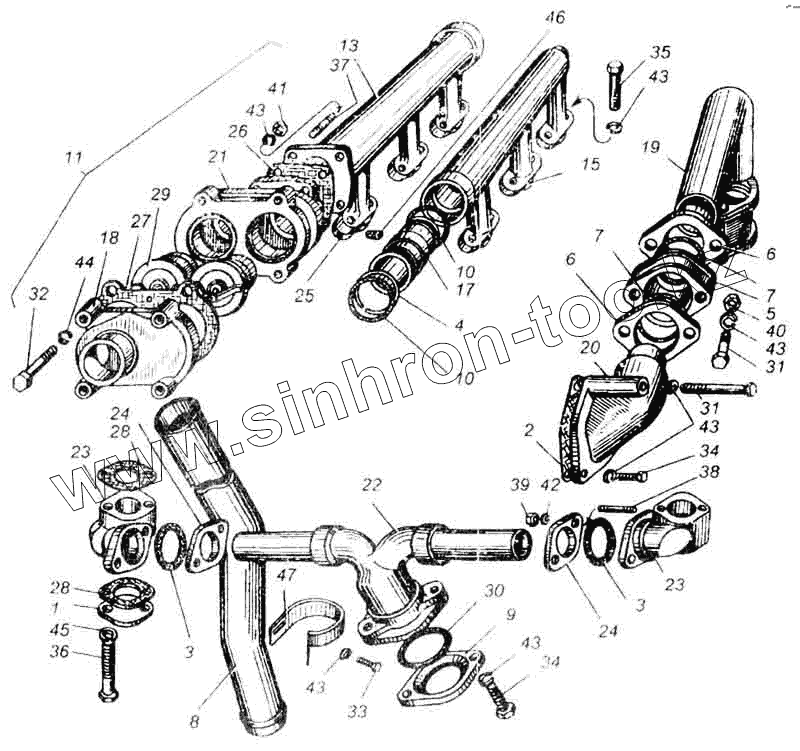

Каталог запасных частей к технике: ЯМЗ-240, 240Б, 240Н, 240П. Трубы водяные двигателя ЯМЗ-240
1
2
3
3
4
5
6
6
7
7
8
9
10
10
11
13
15
17
18
19
20
21
22
23
23
24
24
25
26
27
28
28
29
30
31
31
32
33
34
34
35
36
37
38
39
40
41
42
43
43
43
43
43
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 236-1002404 | Заглушка | |
| 2 | 240-1002504-Б | Прокладка | |
| 3 | 236-1003114-В | Кольцо уплотнительное | |
| 4 | 201-1006045 | Кольцо запорное | |
| 5 | 240-1303012 | Муфта соединительная | |
| 6 | 240-1303016 | Фланец соединительный муфты | |
| 7 | 240-1303018 | Кольцо уплотнительное | |
| 8 | 240-1303090-Б | Труба перепускная | |
| 9 | 240-1303098 | Фланец перепускной трубы | |
| 10 | 240-1303099 | Кольцо | |
| 11 | 240-1303100-В2 | Труба с коробкой термостатов, передняя, правая | |
| 12 | 240-1303101-В2 | Труба с коробкой термостатов, передняя, левая | |
| 13 | 240-1303104-Б | Труба водяная передняя правая | |
| 14 | 240-1303105-Б | Труба водяная передняя левая | |
| 15 | 240-1303108-Б | Труба водяная задняя правая в сборе | |
| 16 | 240-1303110-Б | Труба водяная задняя левая в сборе | |
| 17 | 240-1303118-Б | Патрубок соединительный | |
| 18 | 240-1303130-В | Патрубок водяной коробки | |
| 19 | 240 1303152-Б | Труба подводящая | |
| 20 | 240-1303166-Б | Патрубок подводящей трубы в сборе | |
| 21 | 240-1303178-В | Коробка водяная | |
| 22 | 240-1303226 | Трубка соединительная | |
| 23 | 240-1303242-Б | Патрубок | |
| 24 | 240-1303246 | Фланец | |
| 25 | 240-1303268 | Прокладка | |
| 26 | 236-1306054 А | Прокладка | |
| 27 | 240-1306054 | Прокладка | |
| 28 | 201-1306075-А | Прокладка | |
| 29 | ТС107-1306100-06 | Термостат водяной | |
| 30 | 201-1307061 | Кольцо уплотнительное (Резина) | |
| 31 | 200274-П29 | Болт М8х75 | |
| 32 | 200315-П29 | Болт М10х40 | |
| 33 | 201456-П29 | Болт М8-6gх20 | |
| 34 | 201458-П29 | Болт М8х25 | |
| 35 | 201466-П29 | Болт М8х45 | |
| 36 | 201470-П29 | Болт М8х60 | |
| 37 | 216235-П29 | Шпилька | |
| 38 | 216502-П29 | Шпилька | |
| 39 | 250508-П29 | Гайка М6 | |
| 40 | 250510-П29 | Гайка | |
| 41 | 250511-П29 | Гайка | |
| 42 | 252134-П2 | Шайба пружинная | |
| 43 | 252135-П2 | Шайба пружинная | |
| 44 | 252136-П2 | Шайба 10 пружинная | |
| 45 | 252155-П2 | Шайба пружинная | |
| 46 | 262507-П2 | Пробка К 3/8" | |
| 47 | 315442-П29 | Кляммер (Сталь) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
