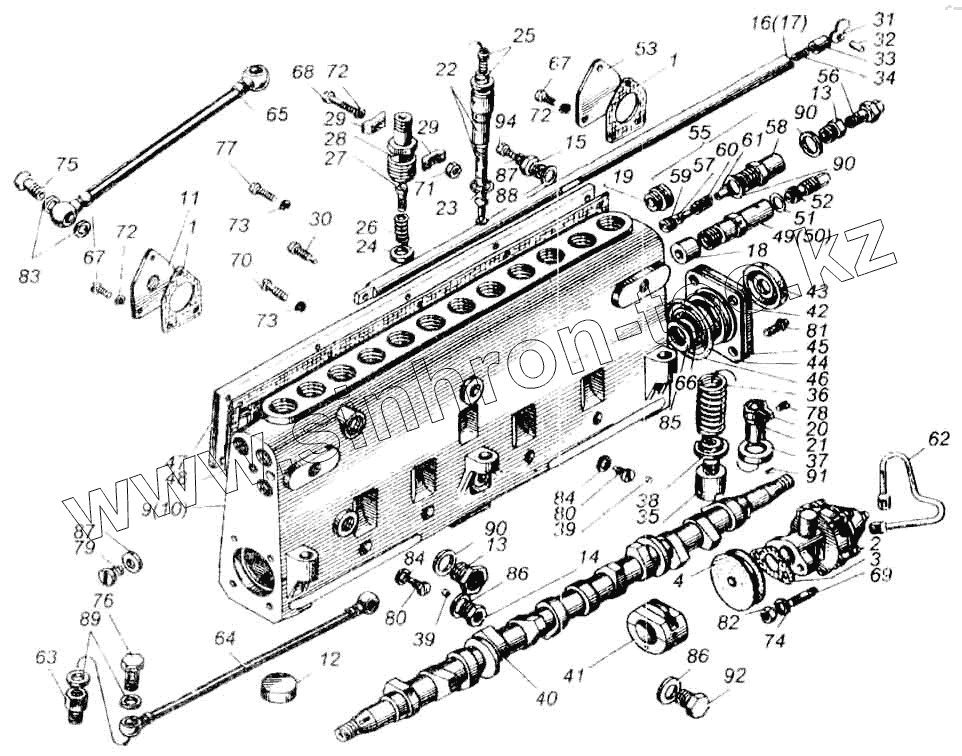

Каталог запасных частей к технике: ЯМЗ-240, 240Б, 240Н, 240П. Насос топливный высокого давления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
69
70
71
72
72
72
73
73
74
75
76
77
78
79
80
80
81
82
83
84
84
85
86
86
87
87
88
89
90
90
90
91
92
94
Позиция на иллюстрации Заводской номер детали Название детали
1 240-1106285 Прокладка заглушки и фланца
2 240Н-1110860 Корректор подачи топлива по наддуву
3 240Н-1110869 Прокладка
4 240Н-1110878 Диафрагма корректора
5 90.1111020 Корпус насоса в сборе
6 90.1111020-01 Корпус насоса в сборе
7 901.1111020-01 Корпус насоса в сборе
8 90.1111022 Корпус насоса
9 901111022-10 Корпус насоса
10 901.1111022-10 Корпус насоса
11 240-1111024 Фланец слива масла
12 236-1111027 Заглушка чашечная
13 236-1111032 Ввертыш корпуса
14 236М-1111034-А Ввертыш корпуса
15 236-1111036 Ввертыш корпуса
16 240-1111040 Рейка
17 240Н-1111040 Рейка
18 236-1111042-А Втулка рейки топливного насоса {а}
19 236-1111050 Пробка корпуса
20 236-1111062 Венец зубчатый
21 236-1111064 Втулка венца
22 60.1111074-20 Плунжер с втулкой
23 236М-1111083 Кольцо уплотнительное
24 236-1111086 Прокладка нагнетательного клапана
25 33.1111102 Клапан нагнетательный
26 33.1111108 Пружина нагнетательного клапана
27 60.1111113-10 Упор клапана
28 60.1111118-10 Штуцер
29 236-1111120 Сухарь
30 236-1111122 Винт установочный втулки плунжера
31 240Н-1111131 Упор
32 240Н-1111132 Ось упора
33 240Н-1111133 Фиксатор
34 240Н-1111134 Пружина фиксатора
35 236-1111136 Толкатель плунжера
36 236-1111148-Б Пружина толкателя
37 236-1111150-Б Тарелка пружины толкателя верхняя
38 236-1111151-Б Тарелка пружины толкателя нижняя
39 236-1111154-А Стопор винта
40 240-1111172 Вал кулачковый
41 236-1111177 Опора
42 236-1111182 Крышка
43 236-1111186-А2 Манжета
44 236-1111193 Прокладка крышки
45 236-1111194 Прокладка крышки
46 236-1111196 Кольцо уплотнительное
47 90.1111222 Крышка корпуса
48 240-1111226 Прокладка крышки
49 236-1111238-Е Втулка ограничителя мощности
50 238НБ-1111238 Втулка рейки
51 236-1111245 Кольцо уплотнительное
52 236-1111249-В Винт ограничителя мощности
53 240-1111258 Заглушка корпуса насоса
54 60.1111280 Указатель начала подачи топлива
55 236-1111282-А2 Клапан перепускной
56 33.1111282 Клапан перепускной в сборе
57 236-1111283 Клапан
58 236-1111285-Б Корпус
59 236-1111287 Седло клапана
60 236-1111289-В Пружина
61 236-1111290-А Направляющая клапана
62 240Н-1111430 Трубка корректора
63 240-1111557 Ввертыш трубки подвода масла
64 240-1111614 Трубка
65 240-1111620 Трубка отвода масла от топливного насоса
66 7204А Подшипник роликовый конический однорядный 20х47х15
67 201418-П29 Болт М6х16
68 201426-П29 Болт
69 216527-П29 Шпилька
70 222529-П29 Винт
71 250508-П29 Гайка М6
72 252134-П29 Шайба пружинная
73 252154-П29 Шайба пружинная
74 252155-П2 Шайба пружинная
75 310096-П29 Болт
76 310122-П2 Болт М10х1х22
77 310600-П29 Винт
78 310607-П15 Винт
79 310704-П29 Винт
80 310952-П 15 Винт
81 311200-П29 Винт
82 311433-П29 Гайка
83 312326-П34 Шайба уплотнительная
84 312353-П Шайба
85 312439-П15 Шайба
86 312445-П Шайба
87 312446-П Шайба
88 312449-П Шайба
89 312482-П Шайба
90 312630-П Шайба
91 314019-П Шпонка сегментная
92 316126-П15 Пробка
93 316144-П29 Пробка сливная
94 852882-П15 Пробка спуска воздуха
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
