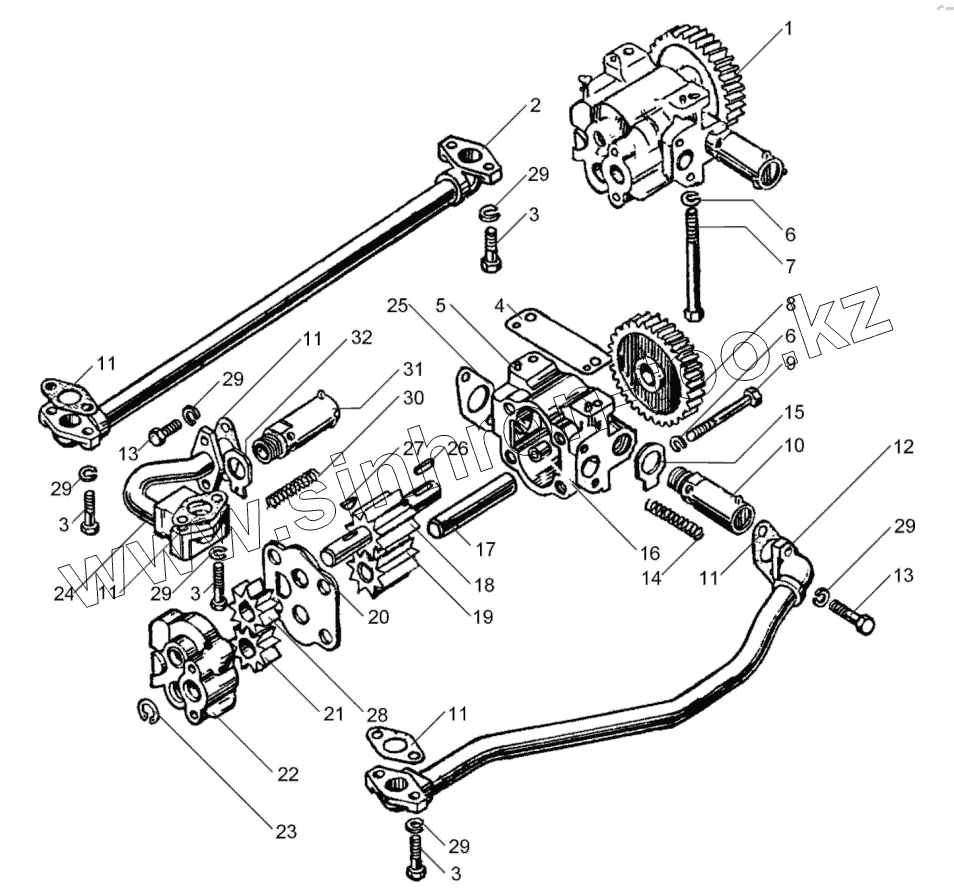

Каталог запасных частей к технике: ЯМЗ-240. Насос масляный ЯМЗ-240М2, ЯМЗ-240БМ2,ЯМЗ-240ПМ2
/18.gif)
1
2
3
3
3
3
4
5
6
6
7
8
9
10
11
11
11
11
11
12
13
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 240Н-1011014-Б | Насос масляный в сборе | |
| 2 | 240Н-1011407-Б | Труба отводящая задняя в сборе | |
| 3 | 201464-П2 | Болт М8х40 | |
| 4 | 240-1011380 | Прокладка регулировочная | |
| 5 | 313404-П2 | Штифт установочный 5х12 | |
| 6 | 252136-П2 | Шайба 10 пружинная | |
| 7 | 45 9327 6074 | Болт | |
| 8 | 240-1011230-А | Шестерня привода масляного насоса | |
| 9 | 200327-П2 | Болт М10х90 | |
| 10 | 240Н-1011048 | Клапан редукционный в сборе | |
| 11 | 236-1011358-А | Прокладка фланца | |
| 12 | 240Н-1011351 | Труба отводящая | |
| 13 | 201458-П2 | Болт М8х25 | |
| 14 | 236-1011058-Б | Пружина клапана | |
| 15 | 312571-П2 | Шайба замковая | |
| 16 | 240-1011018-А | Корпус нагнетающей секции в сборе | |
| 16 | 240-1011037 | Втулка установочная | |
| 17 | 240-1011025 | Ось ведомых шестерен | |
| 18 | 240Б-1011040 | Шестерня ведущая нагнетающей секции в сборе | |
| 19 | 240-1011030 | Шестерня ведомая нагнетающей секции в сборе | |
| 20 | 240Н-1011049 | Проставка | |
| 21 | 240-1011110 | Шестерня радиаторной секции ведомая в сборе | |
| 22 | 240-1011019-А | Корпус радиаторной секции | |
| 22 | 240-1011034 | Втулка корпуса | |
| 23 | 240-1011085 | Кольцо | |
| 24 | 240Н-1011420-А | Труба отводящая радиаторной секции в сборе | |
| 25 | 236-1011296 | Прокладка переднего фланца | |
| 26 | 314123-П2 | Шпонка призматическая | |
| 27 | 45 9824 6256 | Шпонка | |
| 28 | 24ОБ-1011100 | Шестерня ведущая радиаторной секции | |
| 29 | 252135-П2 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
