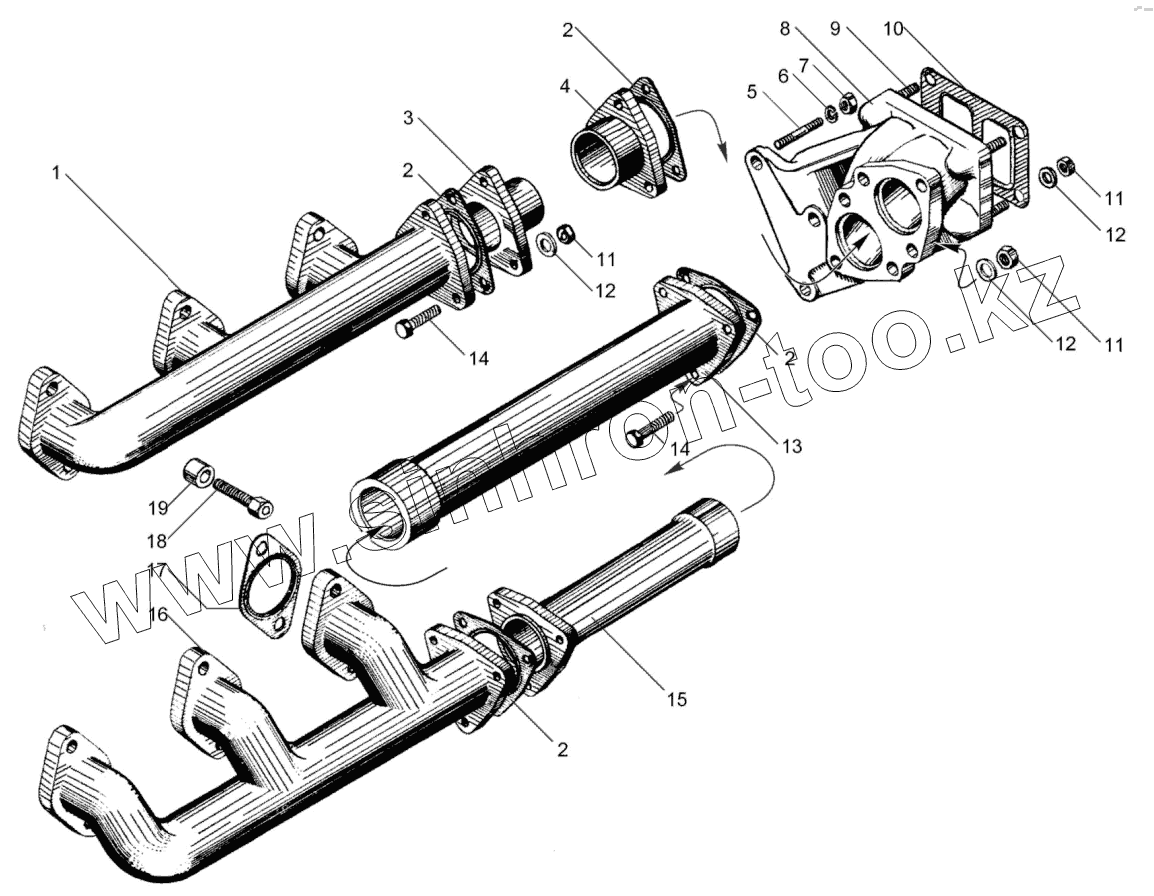

Каталог запасных частей к технике: ЯМЗ-240. Газопровод ЯМЗ-240НМ2,ЯМЗ-240ПМ2
/15.gif)
1
2
2
2
2
3
4
5
6
7
8
8
9
10
11
11
11
12
12
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 240Н-1008022-А | Коллектор выпускной передний | |
| 2 | 240Н-1008098 | Прокладка фланца (Асбостальная лента) | |
| 3 | 240-1008252-А | Полумуфта внутренняя | |
| 4 | 240-1008254-А | Полумуфта наружная | |
| 5 | 216281-П29 | Шпилька | |
| 6 | 252137-П2 | Шайба пружинная | |
| 7 | 250515-П29 | Гайка | |
| 8 | 240Н-1008480 | Патрубок-кронштейн левый в сборе | |
| 8 | 240Н-1008475 | Патрубок-кронштейн правый в сборе | |
| 9 | 310443-П | Шпилька М10х28 20/20 | |
| 10 | 238Ф-1118158 | Прокладка корпуса турбины | |
| 11 | 250512-П5 | Гайка | |
| 12 | 312300-П2 | Шайба | |
| 13 | 240Н-1008072-А | Патрубок подводящий задний | |
| 14 | 310258-П | Болт | |
| 15 | 240Н-1008044-Б2 | Патрубок подводящий передний | |
| 16 | 240Н-1008024-А | Коллектор выпускной задний | |
| 17 | 240Н-1008027-А | Прокладка выпускного коллектора | |
| 18 | 240Н-1008504 | Болт крепления коллекторов | |
| 19 | 240Н-1008510 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
