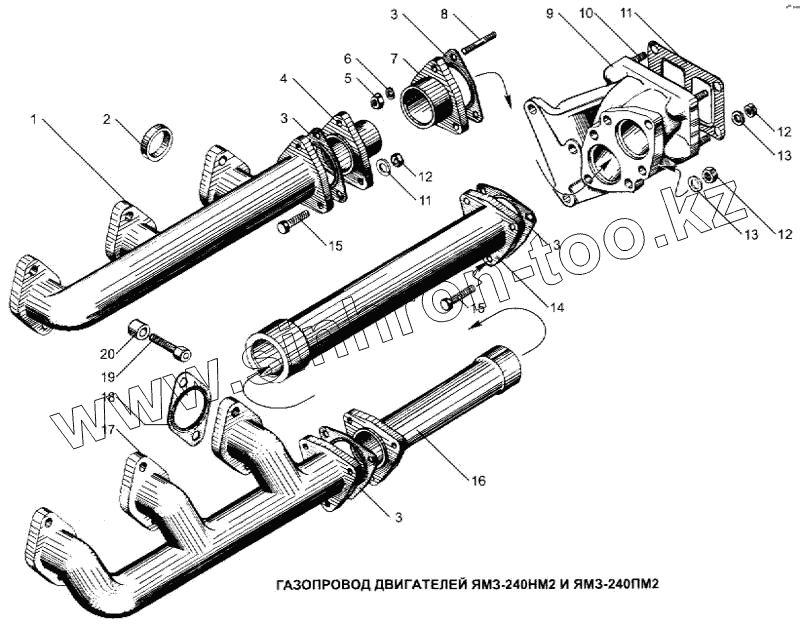

Каталог запасных частей к технике: ЯМЗ-240. Газопровод двигателей ЯМЗ-240НМ2 и ЯМЗ-240ПМ2
1
2
3
3
3
3
4
5
6
7
8
9
10
11
11
12
12
12
13
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240Н-1008475 | 240Н-1008475 | Патрубок-кронштейн правый в сборе | |
| 1 | 240Н-1008022-А | Коллектор выпускной передний | |
| 2 | 240-1008060 | Втулка предохранительная прокладки | |
| 3 | 240-1008098 | Прокладка фланца | |
| 4 | 240-1008252-А | Полумуфта внутренняя | |
| 5 | 250515-П29 | Гайка | |
| 6 | 252137-П2 | Шайба пружинная | |
| 7 | 240-1008254-А | Полумуфта наружная | |
| 8 | 216281-П29 | Шпилька | |
| 9 | 240Н-1008480 | Патрубок-кронштейн левый в сборе | |
| 10 | 310443-П | Шпилька М10х28 20/20 | |
| 11 | 238Ф-1118158 | Прокладка корпуса турбины | |
| 12 | 250512-П5 | Гайка | |
| 13 | 312300-П2 | Шайба | |
| 14 | 240Н-1008071-А | Патрубок подводящий задний в сборе | |
| 15 | 310258-П | Болт | |
| 16 | 240Н-1008041-Б2 | Патрубок подводящий передний в сборе | |
| 17 | 240Н-1008024-А | Коллектор выпускной задний | |
| 18 | 240Н-1008027-А | Прокладка выпускного коллектора | |
| 19 | 240Н-1008504 | Болт крепления коллекторов | |
| 20 | 240Н-1008510 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
