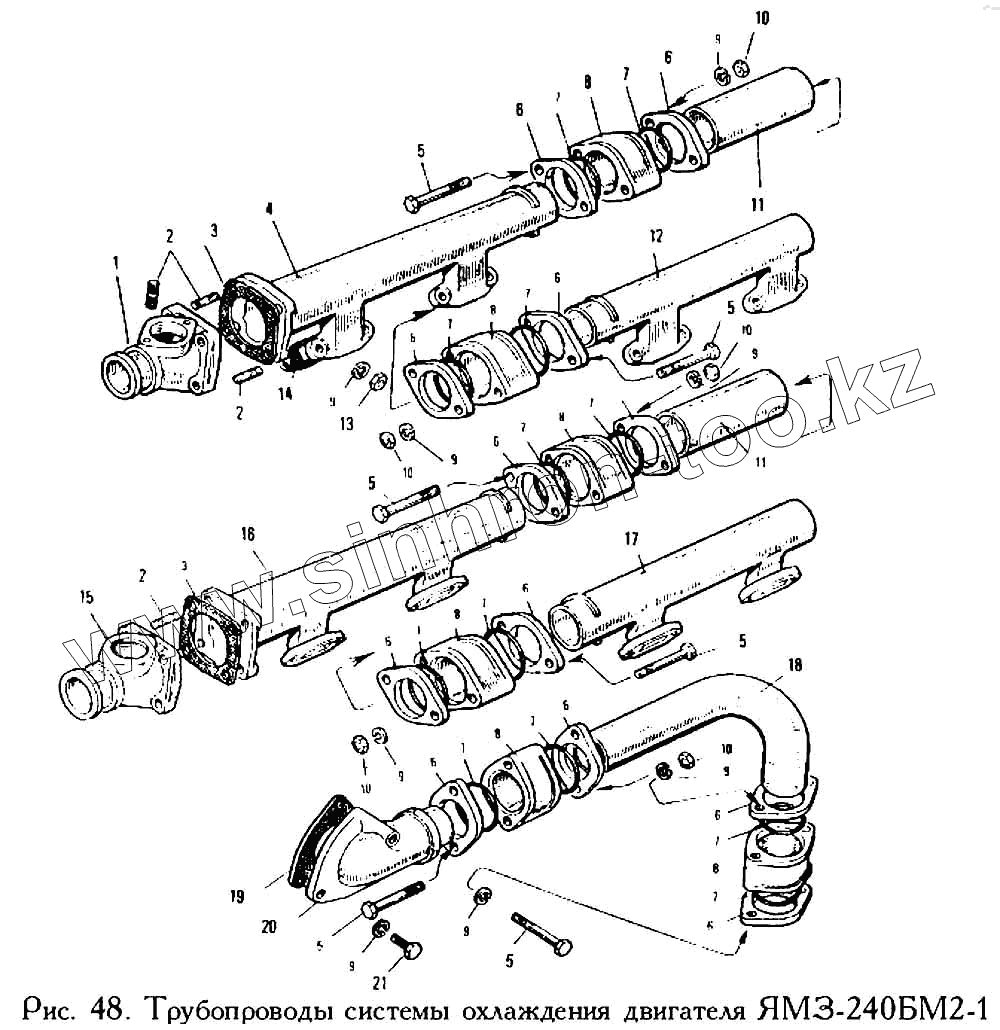

Каталог запасных частей к технике: ЯМЗ-240. Трубопроводы системы охлаждения двигателя ЯМЗ-240БМ2-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
4
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
9
9
9
9
10
10
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
240-1303110 240-1303110 Труба водяная задняя левая в сборе
240-1303108 240-1303108 Труба водяная задняя правая в сборе
240Б-1303101 240Б-1303101 Труба водяная передняя левая в сборе
240Б-1303100 240Б-1303100 Труба водимая передняя правая в сборе
1 240Б-1303178 Коробка водяная правая
2 216235-П29 Шпилька
3 236-1306054-А Прокладка
4 240-1303104 Труба водяная передняя правая
5 200274-П29 Болт М8х75
6 240-1303016 Фланец соединительный муфты
7 240-1303018 Кольцо уплотнительное
8 240-1303012 Муфта соединительная
9 252135-П2 Шайба пружинная
10 250510-П29 Гайка
11 240-1303118 Патрубок соединительный
12 240-1303112 Труба водяная задняя (Алюминиевый сплав)
13 250511-П29 Гайка
14 236-1003292 Прокладка фланца
15 240Б-1303184 Коробка водяная левая
16 240-1303105 Труба водяная передняя левая (Алюминиевый сплав)
17 240-1303114 Труба водяная задняя левая (Алюминиевый сплав)
18 240-1303152-Б Труба подводящая
19 240-1002504-Б Прокладка
20 240-1303166-Б Патрубок подводящей трубы в сборе
21 201458-П29 Болт М8х25
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
