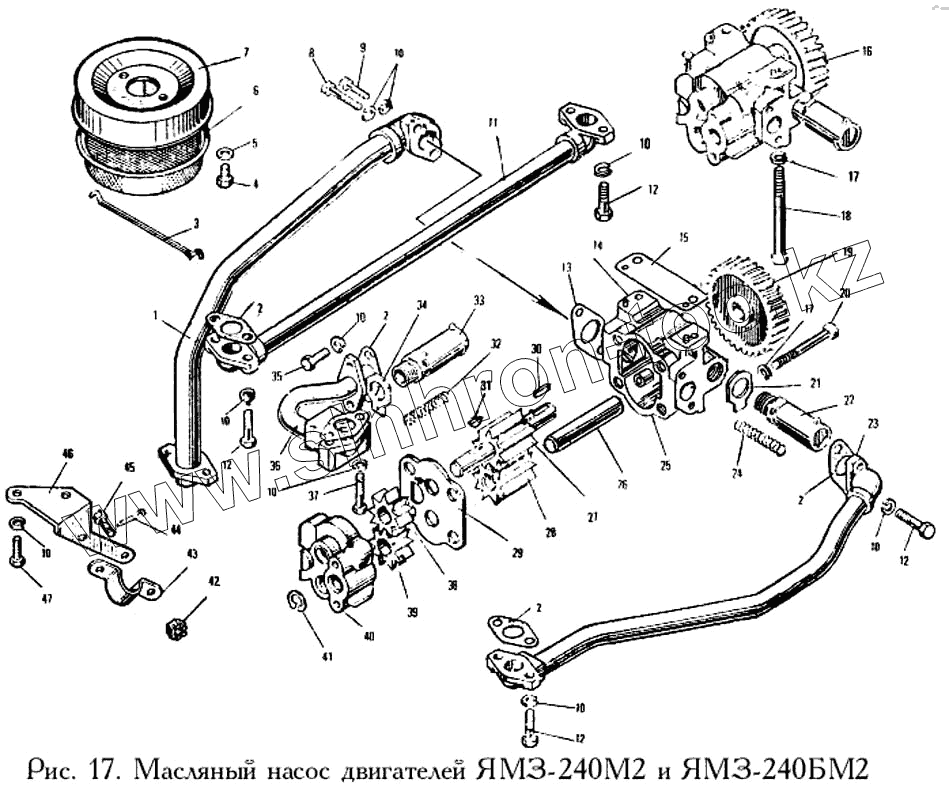

Каталог запасных частей к технике: ЯМЗ-240. Масляный насос двигателей ЯМЗ-240М2 и ЯМЗ-240БМ2
1
1
2
2
2
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
11
12
12
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 240Б-1011400-А | Труба всасывающая в сборе | |
| 1 | 240-1011400-А | Труба всасывающая в сборе | |
| 2 | 236-1011358-А | Прокладка фланца | |
| 3 | 204А-1011318-Б | Крючок крепления сетки | |
| 4 | 206513-П2 | Болт М8х1х12 | |
| 5 | 252005-П2 | Шайба 8 | |
| 6 | 204А-1011310-В | Сетка заборника в сборе | |
| 7 | 204Б-1011300 | Чашка заборника | |
| 8 | 200270-П2 | Болт М8х55 | |
| 9 | 201460-П2 | Болт М8х30 | |
| 10 | 252135-П2 | Шайба пружинная | |
| 11 | 240-1011406-Б | Труба отводящая в сборе | |
| 12 | 201458-П2 | Болт М8х25 | |
| 13 | 236-1011396 | Прокладка | |
| 14 | 240-1011018-А | Корпус нагнетающей секции в сборе | |
| 15 | 240-1011380 | Прокладка регулировочная | |
| 16 | 240-1011014-Б | Насос масляный в сборе | |
| 17 | 252136-П2 | Шайба 10 пружинная | |
| 18 | 310220-П2 | Болт | |
| 19 | 240-1011230 | Шестерня привода масляного насоса | |
| 20 | 200327-П2 | Болт М10х90 | |
| 21 | 312571-П2 | Шайба замковая | |
| 22 | 236-1011048-Б | Клапан нагнетающей секции редукционный в сборе | |
| 23 | 240-1011351 | Труба отводящая | |
| 24 | 236-1011058-Б | Пружина клапана | |
| 25 | 240-1011037 | Втулка установочная | |
| 26 | 240-1011025 | Ось ведомых шестерен | |
| 27 | 240Б-1011040 | Шестерня ведущая нагнетающей секции в сборе | |
| 28 | 240-1011030 | Шестерня ведомая нагнетающей секции в сборе | |
| 29 | 240-1011049 | Проставка | |
| 30 | 314123-П2 | Шпонка призматическая | |
| 31 | 314031-П2 | Шпонка сегментная | |
| 32 | 236-1011368-Б | Пружина предохранительного клапана | |
| 33 | 236-1011363-Б | Клапан предохранительный радиаторной секции | |
| 34 | 312559-П | Шайба замковая (Сталь) | |
| 35 | 201457-П2 | Болт М8х22 | |
| 36 | 240-1011420 | Труба отводящая радиаторной секции в сборе | |
| 37 | 201464-П2 | Болт М8х40 | |
| 38 | 240Б-10111000 | Шестерня радиаторной секции ведущая в сборе (Сталь) | |
| 39 | 240-1011110 | Шестерня радиаторной секции ведомая в сборе | |
| 40 | 240-101101-А | Корпус радиаторной секции (Чугун) | |
| 41 | 240-1011085 | Кольцо | |
| 42 | 250975-П2 | Гайка | |
| 43 | 236-1011322 | Скоба | |
| 44 | 258013-П29 | Шплинт | |
| 45 | 310248-П2 | Болт М8х1-6gх18 | |
| 46 | 240Б-101334 | Кронштейн (Сталь) | |
| 47 | 201456-П2 | Болт М8х20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
