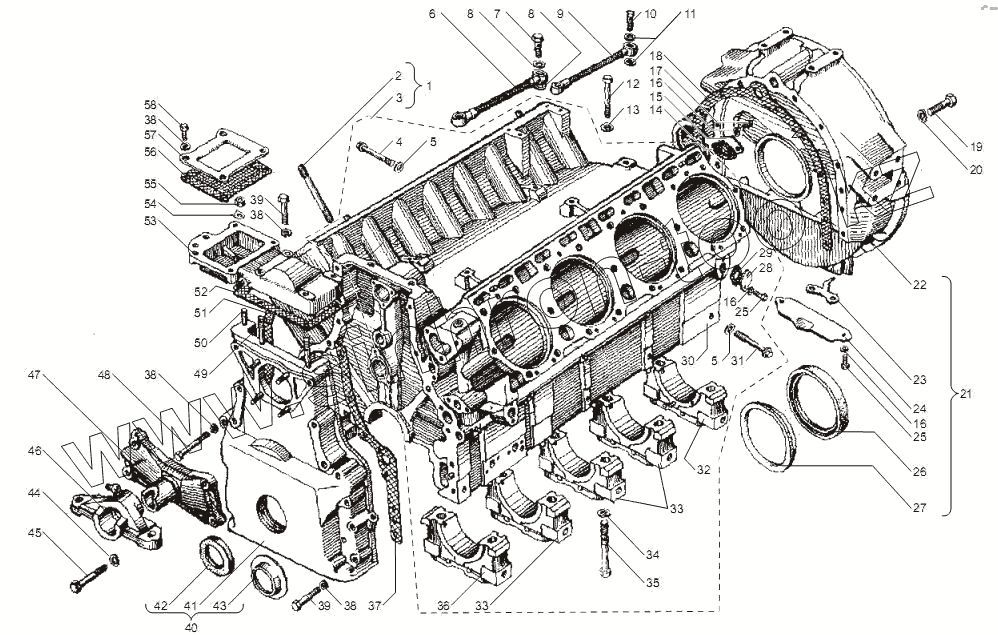

Каталог запасных частей к технике: ЯМЗ-238НД3, НД4, НД5. Блок цилиндров
1
1
1
1
1
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
21
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
38
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 238H-1002306 | 238H-1002306 | Комплект картера маховика с трубами системы охлаждения поршней | |
| 45 9167 5005 | 45 9167 5005 | Масленка 2.3.45 Ц6 | |
| 236-1002227-A2 | 236-1002227-A2 | Ввертыш крышки | |
| 1 | 238Н-1002005-А | Блок цилиндров с деталями привода ТНВД. Комплект для запасных частей | |
| 1 | 238H-1002015-Г2 | Блок цилиндров | |
| 1 | 238Н-1002011-Ж | Блок цилиндров в сборе | |
| 1 | 238-1002005-А | Блок цилиндров с деталями привода ТНВД. Комплект для запасных частей | |
| 1 | 238-1002012-В2 | Блок цилиндров в сборе | |
| 1 | 238Н-1002012-Г2 | Блок цилиндров в сборе | |
| 2 | 236-1003016-Б | Шпилька крепления головки цилиндров | |
| 3 | 238-1002011-И | Блок цилиндров в сборе | |
| 4 | 236-1005180-А | Болт стяжной короткий | |
| 5 | 236-1005181 | Шайба | |
| 6 | 238-1111620 | Трубка отвода масла от топливного насоса в сборе | |
| 7 | 310096-П2 | Болт специальный М14х1,5х30 | |
| 8 | 312326-П34 | Шайба уплотнительная | |
| 9 | 236-1104334 | Трубка отвода топлива от плунжерных пар в сборе | |
| 10 | 310122-П2 | Болт М10х1х22 | |
| 11 | 312482-П34 | Шайба | |
| 12 | 200463-П29 | Болт | |
| 13 | 312515-П29 | Шайба | |
| 14 | 236-1014272 | Прокладка | |
| 15 | 238Н-1002402 | Заглушка | |
| 16 | 252135-П2 | Шайба пружинная | |
| 17 | 201456-П2 | Болт М8х20 | |
| 18 | 236-1002314-Б | Прокладка картера маховика | |
| 19 | 310044-П29 | Болт | |
| 20 | 252137-П2 | Шайба пружинная | |
| 21 | 238-1002311-А | Картер маховика в сборе | |
| 21 | 238-1002310-В5 | Картер маховика в сборе | |
| 21 | 238-1002310-В6 | Картер маховика в сборе | |
| 22 | 238-1002312-B5 | Картер маховика | |
| 22 | 238-1002312-В4 | Картер маховика | |
| 23 | 236-1002333 | Указатель верхней мертвой точки поршня | |
| 24 | 236-1002318 | Крышка люка картера | |
| 25 | 201454-П29 | Болт М8х16 | |
| 26 | 236-1005160-A2 | Манжета в сборе | |
| 27 | 236-1002315 | Маслоотражатель | |
| 28 | 236-1002404 | Заглушка | |
| 29 | 201-1306075-A | Прокладка | |
| 30 | 238-1002015-E | Блок цилиндров | |
| 31 | 236-1005178-A | Болт стяжной длинный | |
| 32 | 236-1005152-Г | Крышка заднего подшипника коленчатого вала | |
| 33 | 238-1005156 | Крышка промежуточного подшипника коленчатого вала | |
| 34 | 312304-П | Шайба | |
| 35 | 236-1005159 | Болт крышки коренного подшипника | |
| 36 | 236-1005140-B | Крышка переднего подшипника коленчатого вала | |
| 37 | 238AK-1002265 | Прокладка левая | |
| 38 | 252136-П2 | Шайба 10 пружинная | |
| 39 | 200325-П29 | Болт | |
| 40 | 236-1002261-Б | Крышка шестерен распределения в сборе | |
| 41 | 236-1002264-B2 | Крышка шестерен распределения | |
| 42 | 201-1005034-Б3 | Манжета в сборе | |
| 43 | 236-1002272 | Маслоотражатель крышки шестерен | |
| 44 | 252016-П2 | Шайба | |
| 45 | 200827-П29 | Болт | |
| 46 | 238НБ-1001010 | Хомут | |
| 47 | 238НБ-1001020-Б2 | Кронштейн передней опоры двигателя | |
| 48 | 200328-П29 | Болт | |
| 49 | 216344-П29 | Шпилька | |
| 50 | 216262-П29 | Шпилька | |
| 51 | 238AK-1002266 | Прокладка крышки шестерен распределения правая | |
| 52 | 236-1002258-АЗ | Прокладка | |
| 53 | 236-1002255-В4 | Крышка блока верхняя в сборе | |
| 54 | 312534-П2 | Шайба замковая | |
| 55 | 250513-П29 | Гайка | |
| 56 | 236-1002283-A | Прокладка с сеткой в сборе | |
| 57 | 236-1002282-Б | Заглушка | |
| 58 | 201499-П29 | Болт 10-6gх30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
