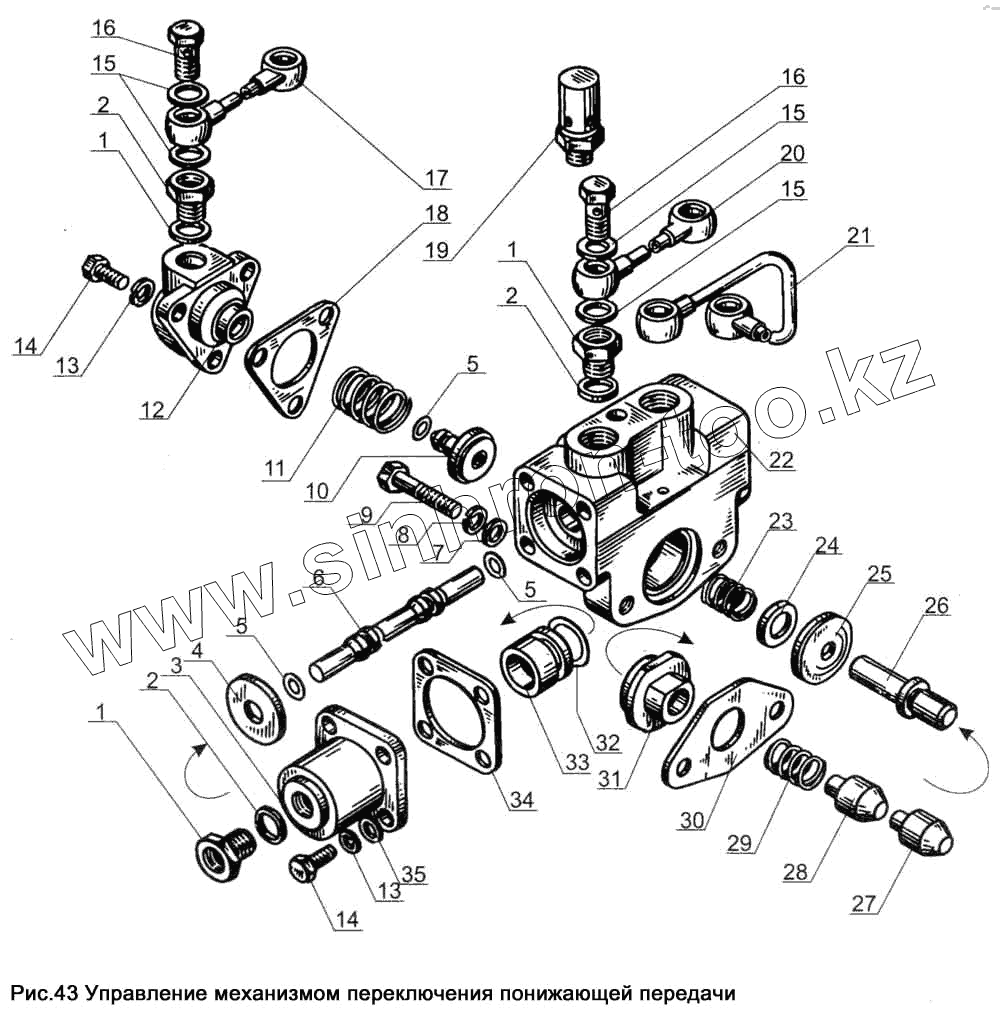

Каталог запасных частей к технике: ЯМЗ-238Д и Б. Управление механизмом переключения понижающей передачи
1
1
1
2
2
2
3
4
5
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1005586 | 240-1005586 | Кольцо уплотнительное | |
| 240Н-1011449 | 240Н-1011449 | Кольцо уплотнительное | |
| 1 | 238-1723280 | Ввертыш | |
| 2 | 312326-П34 | Шайба уплотнительная | |
| 3 | 238Н-1723028 | Цилиндр | |
| 4 | 238Н-1723170 | Шайба упорная | |
| 5 | 238-1723026 | Кольцо уплотнительное | |
| 6 | 238Н-1723024 | Золотник | |
| 7 | 252005-П2 | Шайба 8 | |
| 8 | 252135-П2 | Шайба пружинная | |
| 9 | 201462-П29 | Болт М8х35 | |
| 10 | 238Н-1723032 | Клапан впускной в сборе | |
| 11 | 238Н-1723037 | Пружина | |
| 12 | 238Н-1723041 | Крышка клапана | |
| 13 | 252134-П2 | Шайба пружинная | |
| 14 | 201420-П29 | Болт М6х20 | |
| 15 | 312482-П34 | Шайба | |
| 16 | 310122-П2 | Болт М10х1х22 | |
| 17 | 238Н-1723080 | Воздухопровод | |
| 18 | 238Н-1723049 | Прокладка | |
| 19 | 238Н-1723100 | Сапун | |
| 20 | 238Н-1723081 | Воздухопровод | |
| 21 | 238Н-1723082 | Воздухопровод | |
| 22 | 238Н-1723015-Б | Корпус | |
| 23 | 238Н-1723036 | Пружина | |
| 24 | 238Н-1723154 | Шайба упорная | |
| 25 | 238Н-1723290 | Диафрагма толкателя в сборе | |
| 26 | 238Н-1723038 | Толкатель | |
| 27 | 238-1723044 | Сухарь блокирующего устройства | |
| 28 | 238Н-1723045 | Шток | |
| 29 | 238Н-1723047 | Пружина | |
| 30 | 238Н-1723048 | Прокладка | |
| 31 | 238Н-1723043 | Втулка толкателя центрирующая | |
| 32 | 238Н-1723031 | Кольцо уплотнительное | |
| 33 | 238Н-1723030 | Поршень | |
| 34 | 238-1723029-Б | Прокладка | |
| 35 | 252004-П2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
