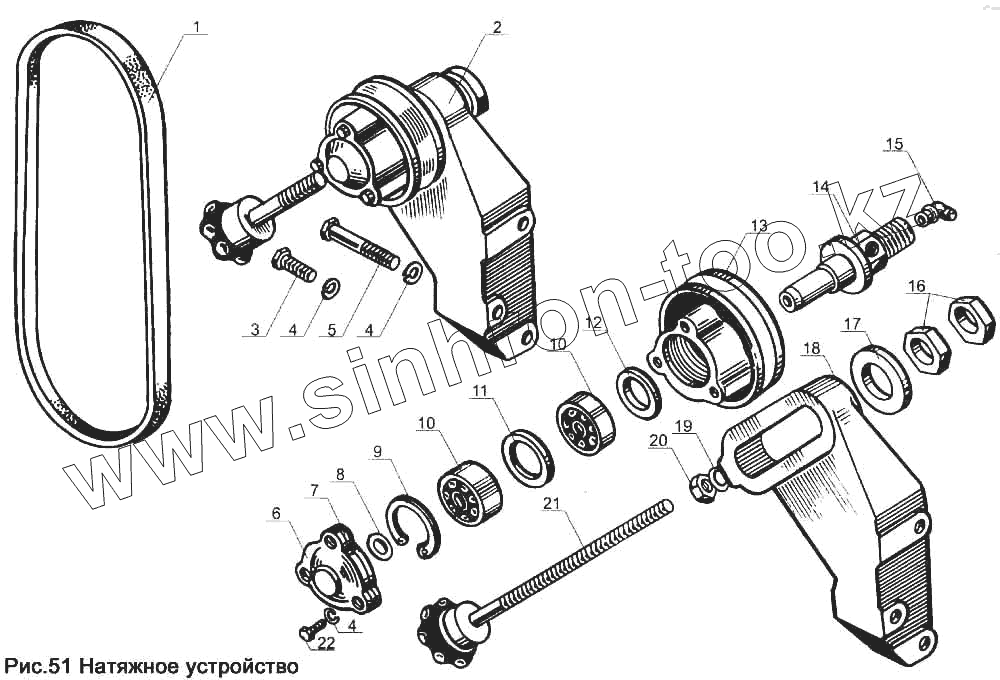

Каталог запасных частей к технике: ЯМЗ-238Д и Б. Натяжное устройство

Тип техники

Марка

Модель

Схема

2

3

4

4

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
2	236-3509300-А3		Устройство натяжное в сборе
3	201460-П29		Болт М8х30
4	252135-П2		Шайба пружинная
5	200271-П29		Болт М8х60
6	236-3509318-В		Крышка шкива
7	236-3509320		Прокладка
8	236-1028224		Кольцо стопорное
9	236-1307148		Кольцо упорное
10	6-203А		Подшипник шариковый радиальный однорядный
11	236-3509324-Б		Кольцо распорное
12	236-1307107		Кольцо
13	236-3509312-В		Шкив
14	236-3509316-Б		Ось шкива
15	4591675012		Пресс-масленка
16	250659-П29		Гайка М22х1,5-6Н
17	204-1308054		Шайба установочная
18	236-3509306-А		Кронштейн
19	252137-П2		Шайба пружинная
20	250515-П29		Гайка
21	204-1308064-А2		Болт-натяжитель
22	201454-П29		Болт М8х16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
