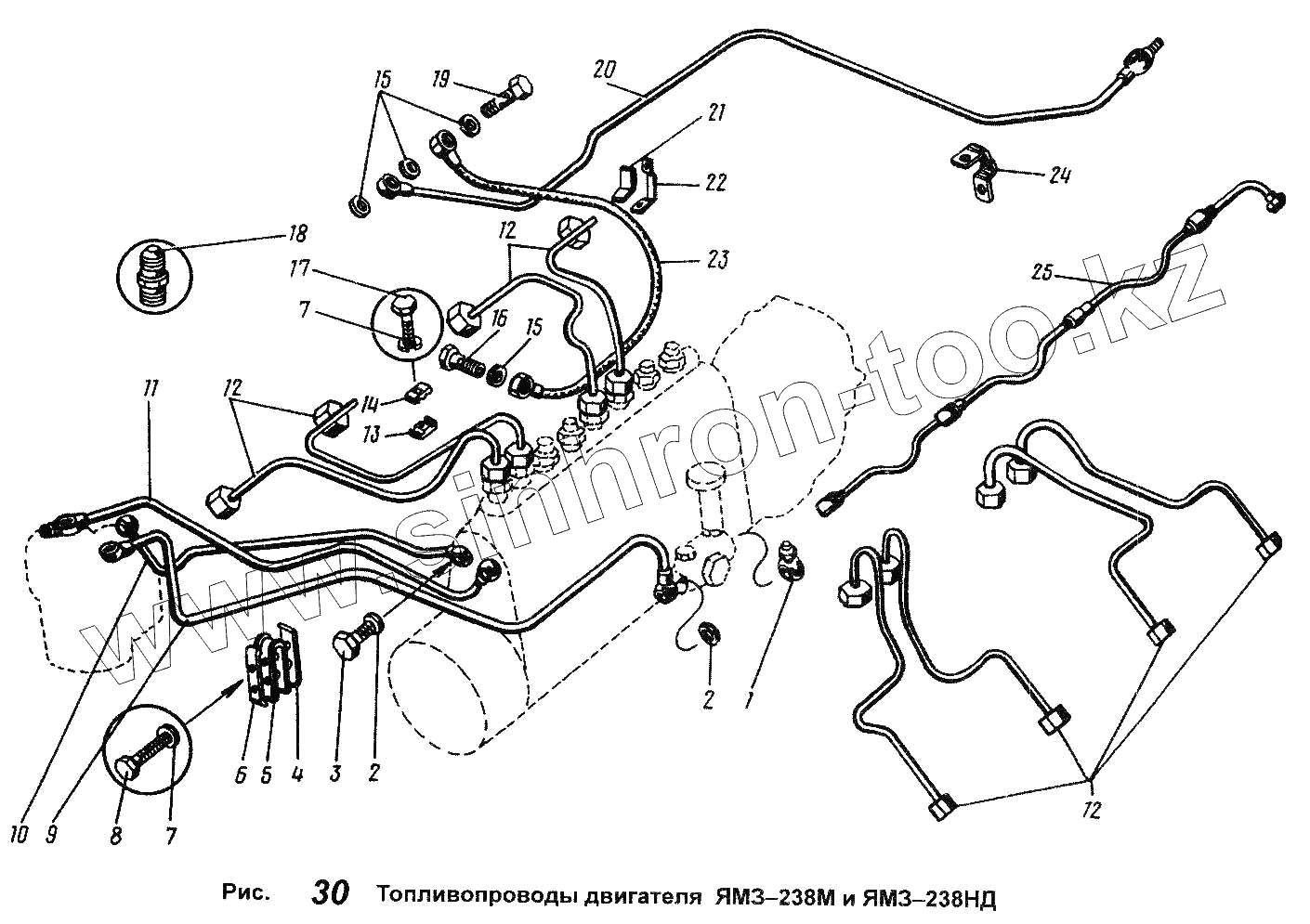

Каталог запасных частей к технике: ЯМЗ-238 М. Топливопроводы двигателей ЯМЗ-238М и ЯМЗ-НД
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
Caterpillar
Cummins
DCEC
DongFeng
Doosan
FAW
Great Wall
Hitachi
HOWO
HSW
IVECO
Komatsu
LGMG
Perkins
Raywin
SDEC
Shaanxi
Valmet
Weichai
XINCHAI
YTO
Yuchai
ZF
Алтайдизель
Барнаултрансмаш
ВТЗ
ГАЗ
ЗиД
ЗМЗ
Камский автозавод
ММЗ
СМД
ТМЗ
УМЗ
ЧТЗ
ЮМЗ
ЯЗДА
ЯМЗ
Модель
Не выбрано
Общий (см. мод-ции)
ТНВД-323, 324, 327 (2002)
ЯМЗ-236 ДК и ЯМЗ 238 АК (2002)
ЯМЗ-236 М
ЯМЗ-236 М2 и 238 М2
ЯМЗ-236 НЕ, 236 БЕ, 7601.10 (2003)
ЯМЗ-236, -238, -238НБ (2010)
ЯМЗ-236М2 (2014)
ЯМЗ-238 АК
ЯМЗ-238 АМ
ЯМЗ-238 ГМ
ЯМЗ-238 ИМ
ЯМЗ-238 Л
ЯМЗ-238 М
ЯМЗ-238 Н
ЯМЗ-238 НД
ЯМЗ-238 ПМ и 238 ФМ
ЯМЗ-238БЕ (Каталог 2004 года)
ЯМЗ-238Д и Б (2002)
ЯМЗ-238М2 (2015)
ЯМЗ-238НД3, НД4, НД5 (2002)
ЯМЗ-240 (1998)
ЯМЗ-240 (2000)
ЯМЗ-240 (2014)
ЯМЗ-240, 240Б, 240Н, 240П (1998)
ЯМЗ-534
ЯМЗ-53402 (2012)
ЯМЗ-5341-10, 5342, 5344 (2012)
ЯМЗ-53414
ЯМЗ-53424
ЯМЗ-5344 Евро 4 (2015)
ЯМЗ-5344-10, 53442 (2012)
ЯМЗ-53443 (2016)
ЯМЗ-5347-10, 53472 (2012)
ЯМЗ-536 (2012)
ЯМЗ-536-10 (2012)
ЯМЗ-536-100 (2014)
ЯМЗ-536-40, 5362 (2012)
ЯМЗ-650.10 (Евро 3) (Каталог 2009 года)
ЯМЗ-650.10 (Евро 3-4) (Каталог 2012 года)
ЯМЗ-6561.10 (Евро 3) (2007)
ЯМЗ-6562.10 (Евро 3) (2007)
ЯМЗ-6562.10, 6563.10 (Евро 3) (2010)
ЯМЗ-6563.10 (Евро 3) (2007)
ЯМЗ-65652 (65654) (Евро 4) (2015)
ЯМЗ-6581.10 (Евро 3) (2007)
ЯМЗ-6581.10, 6582.10 (Евро 3) (2010)
ЯМЗ-6582.10 (Евро 3) (2008)
ЯМЗ-6583.10 (Евро 3) (2007)
ЯМЗ-6585 (для МАЗ) (2015)
ЯМЗ-7511 (2005)
ЯМЗ-7511 (2005) (2005)
ЯМЗ-7511.10 (2014)
ЯМЗ-8401
ЯМЗ-8401.10
ЯМЗ-8421.10
ЯМЗ-8423
ЯМЗ-8423.10
ЯМЗ-850 (2001)
ЯМЗ-850.10 (2011)
Схема
>
Не выбрано
Блок цилиндров двигателя ЯМЗ-238М
Головка цилиндров двигателей ЯМЗ-238М и ЯМЗ-238НД
Поршень и шатун
Коленчатый вал двигателя ЯМЗ-238М
Коленчатый вал двигателей ЯМЗ-238М, ЯМЗ-238НД, ЯМЗ-238Н, ЯМЗ-238Л, ЯМЗ-238ПМ, ЯМЗ-238ФМ
Распределительный вал
Клапаны и толкатели
Газопровод двигателя ЯМЗ-238М
Поддон блока цилиндров двигателя ЯМЗ-238М
Масляный насос
Масляный насос двигателей ЯМЗ-236М, ЯМЗ-238М, ЯМЗ-238НД
Фильтр грубой очистки масла
Масляный фильтр турбокомпрессора
Фильтр центробежной очистки масла
Фильтр центробежной очистки масла
Привод топливного насоса высокого давления
Топливопроводы двигателей ЯМЗ-238М, ЯМЗ-238НД, ЯМЗ-238ПМ и ЯМЗ-238ФМ
Топливопроводы двигателей ЯМЗ-238М и ЯМЗ-НД
Топливопроводы двигателей ЯМЗ-238М, ЯМЗ-238НД, ЯМЗ238Н, ЯМЗ-238ПМ, ЯМЗ-238ФМ
Фильтр грубой очистки топлива
Топливный насос
Воздушный фильтр
Регулятор частоты вращения
Регулятор частоты вращения
Топливный насос высокого давления двигателей ЯМЗ-238М и ЯМЗ-238НД
Топливный насос высокого давления двигателей ЯМЗ-238М, -238АМ, -238ГМ, -238ИМ, -238НД
Форсунка
Впускной коллектор двигателя ЯМЗ-238М
Фильтр тонкой очистки топлива
Турбокомпрессор
Турбокомпрессор ТКР-9
Турбокомпрессор ТКР-9
Муфта опережения впрыска топлива
Термостаты системы охлаждения
Водяной насос (выпуска 1986 г.)
Водяной насос
Вентилятор двигателей ЯМЗ-236М и ЯМЗ-238М
Сцепление
Сцепление ЯМЗ-15
Сцепление ЯМЗ-161
Коробка передач 201.1700025
Коробка передач 201.1700030. Коробка передач 201.170002583
Картер и масляный насос коробки передач
Картер коробок передач 201
Валы и шестерни коробки передач
Картер и масляный насос 201.1704010 понижающей передачи
Картер понижающей передачи коробок передач ЯМЗ-238
Картер понижающей передачи коробок передач 201
Валы и шестерни понижающей передачи
Валы и шестерни понижающей передачи коробок передач ЯМЗ-238
Валы и шестерни коробок передач 201
Валы и шестерни понижающей передачи коробок передач 201
Масляный насос коробок передач 201
Механизм переключения понижающей передачи
Механизм переключения понижающей передачи коробок передач ЯМЗ-238
Механизм переключения передач коробок передач 201
Цилиндр механизма переключения понижающей передачи
Цилиндр механизма переключения понижающей передачи коробок передач ЯМЗ-238
Воздухораспределитель управления механизмом переключения понижающей передачи КП ЯМЗ-238
Воздухораспределитель управления механизмом переключения передач коробок передач 201
Редукционный клапан коробок передач 201
Кран управления механизмом переключения понижающей передачи
Натяжное устройство
Генераторы Г-273В, Г-287Е и Г-288Е в сборе
Генератор Г-273В
Генераторы Г-287Е и Г-288Е
Стартер 25.3708-01
Стартер СТ103А-01 в сборе
Стартер СТ103А-01
Реле стартера
Реле стартера СТ103А-01
1
2
2
3
4
5
6
7
7
8
9
10
11
12
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации
Заводской номер детали
Название детали
1
236-1104430
Наконечник трубки
2
312326-П34
Шайба уплотнительная
3
310096-П2
Болт специальный М14х1,5х30
4
236-1104440
Скоба
5
236-1104457-Б
Прокладка
6
236-1104441
Скоба
7
252134-П2
Шайба пружинная
8
201422-П29
Болт М6х25
9
238-1104422-В
Трубка отводящая в сборе
10
236-1104426
Трубка подводящая в сборе
11
236-1104384
Трубка отводящая от фильтра тонкой очистки в сборе
12
236-1104308-Б2
Трубка топливная насоса высокого давления
13
238-1104459-Б
Колодка
14
236-1104458
Колодка
15
312482-П34
Шайба
16
310122-П2
Болт М10х1х22
17
201420-П29
Болт М6х20
18
314656-П29
Штуцер
19
310239-П29
Болт
20
238-1104346-В
Трубка отводящая в сборе
21
240-1104337
Прокладка кляммера
22
315492-П29
Кляммер
23
236-1104334
Трубка отвода топлива от плунжерных пар в сборе
24
315484-П29
Кляммер
25
238-1104370-Б
Трубка дренажная в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
