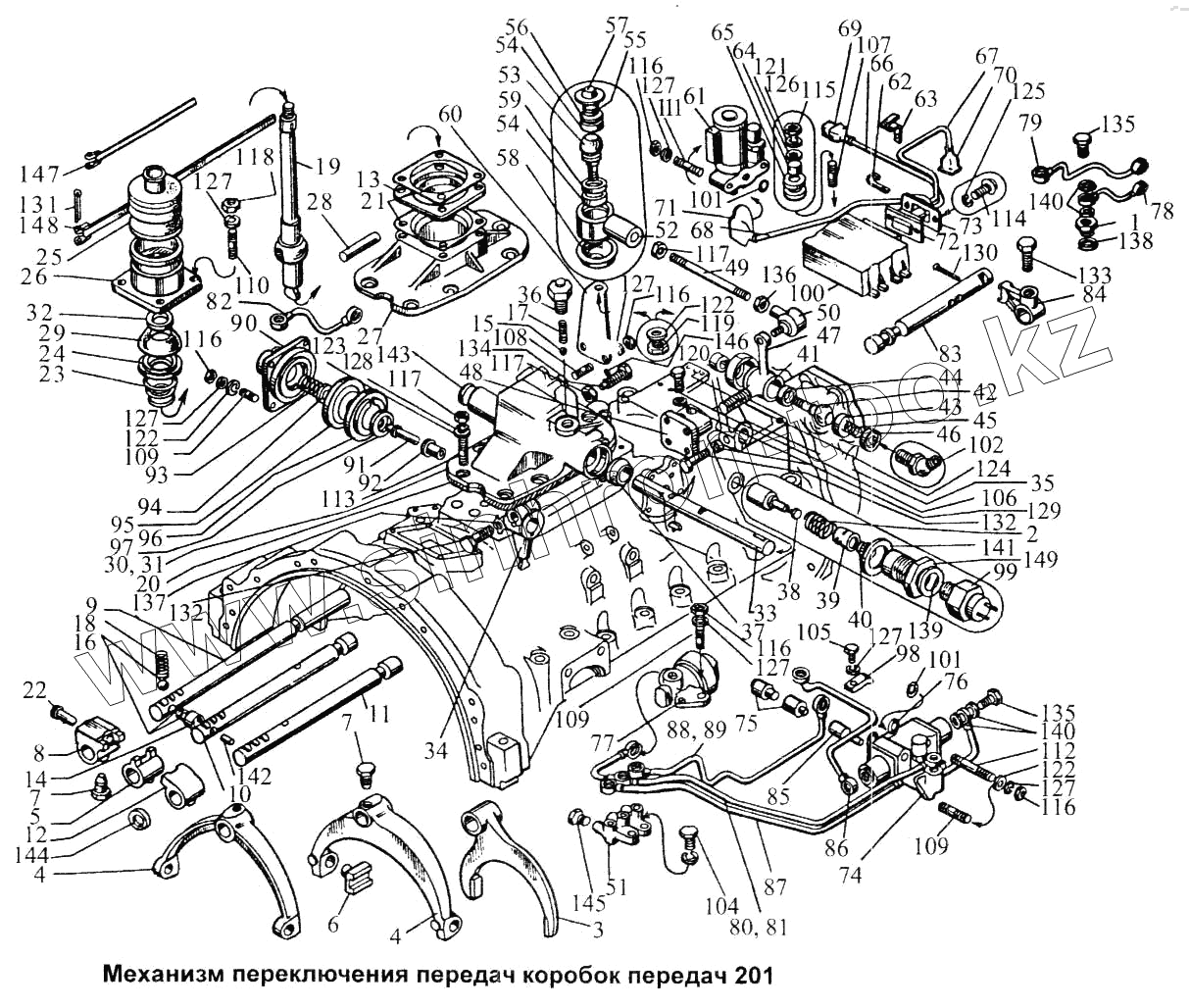

Каталог запасных частей к технике: ЯМЗ-238 АМ. Механизм переключения передач коробок передач 201
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
101
102
104
105
106
107
108
109
109
109
110
111
112
113
114
115
116
116
116
116
116
117
117
117
118
119
120
121
122
122
122
123
124
125
126
127
127
127
127
127
127
128
129
130
131
132
132
133
134
135
135
136
137
138
139
140
140
141
142
143
144
145
146
147
148
149
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201.1702331 | 201.1702331 | Наконечник левый в сборе | |
| 201-1723420-10 | 201-1723420-10 | Пружина | |
| 1 | 240-1030024 | Ввертыш | |
| 2 | 210-1601097-Б | Пружина | |
| 3 | 201.1702024 | Вилка переключения | |
| 4 | 201.1702027 | Вилка переключения | |
| 5 | 201.1702028 | Головка штока вилки | |
| 6 | 201.1702035 | Сухарь | |
| 7 | 201.1702047 | Винт установочный | |
| 8 | 201.1702053 | Головка штока вилки | |
| 9 | 201.1702060 | Шток вилки | |
| 10 | 201.1702064 | Шток вилки | |
| 11 | 201.1702074 | Шток вилки | |
| 12 | 201.1702076 | Головка штока вилки | |
| 13 | 201.1702086 | Стакан | |
| 14 | 201.1702090 | Втулка | |
| 15 | 236-1702100 | Шарик-фиксатор | |
| 16 | 201.1702101 | Шарик | |
| 17 | 236-1702106 | Пружина | |
| 18 | 201.1702106 | Пружина | |
| 19 | 201.1702119 | Наконечник рычага | |
| 20 | 201.1702122 | Прокладка | |
| 21 | 201.1702124 | Прокладка | |
| 22 | 201.1702129 | Предохранитель | |
| 23 | 201.1702130 | Пружина | |
| 24 | 201.1702131 | Шайба | |
| 25 | 236У-1702133 | Колпак опоры рычага защитный | |
| 26 | 201.1702137 | Крышка опоры | |
| 27 | 201.1702143 | Опора рычага | |
| 28 | 201.1702145 | Ось наконечника рычага | |
| 29 | 201.1702155 | Вкладыш тормоза | |
| 30 | 201.1702206 | Корпус опоры рычагов дистанционного переключения передач со шпильками в сборе | |
| 31 | 201.1702209 | Корпус опоры | |
| 32 | 236-1702216 | Кольцо уплотнительное | |
| 33 | 201.1702221 | Валик | |
| 34 | 201.1702222 | Рычаг | |
| 35 | 201.1702229 | Рычаг валика | |
| 36 | 236-1702235 | Стакан пружины фиксатора | |
| 37 | 201.1702276 | Манжета | |
| 38 | 201.1702286 | Толкатель включателя | |
| 39 | 201.1702292 | Ограничитель пружины | |
| 40 | 201.1702294 | Сухарь ограничителя | |
| 41 | 201-1702304-10 | Корпус наконечника | |
| 42 | 201-1702306-10 | Палец шаровой | |
| 43 | 201.1702308 | Сухарь верхний | |
| 44 | 201-1702309-10 | Сухарь нижний | |
| 45 | 201-1702310-10 | Пружина | |
| 46 | 201-1702312-10 | Крышка | |
| 47 | 201-1702314-10 | Колпак защитный | |
| 48 | 201-1702320 | Фланец | |
| 49 | 201.1702328 | Тяга | |
| 50 | 201.1702330 | Наконечник правый в сборе | |
| 51 | 201.1723382 | Колодка распределительная | |
| 52 | 201.1702333 | Наконечник левый | |
| 53 | 201.1702336 | Палец | |
| 54 | 201.1702338 | Сухарь | |
| 55 | 201.1702340 | Пружина | |
| 56 | 201.1702342 | Подпятник | |
| 57 | 201.1702344 | Крышка | |
| 58 | 201.1702346 | Колпак защитный | |
| 59 | 201.1702347 | Кольцо центрирующее | |
| 60 | 201.1702354 | Кронштейн | |
| 61 | 201.1708200 | Клапан блокировки | |
| 62 | 201.1708244 | Кляммер | |
| 63 | 201.1708245 | Кляммер | |
| 64 | 201.1708278 | Втулка проставочная | |
| 65 | 201.1708282 | Втулка амортизационная | |
| 66 | 201.1708286 | Провод питания | |
| 67 | 201.1708292 | Провод датчика оборотов | |
| 68 | 201.1708297 | Провод электромагнита | |
| 69 | 201.1708304 | Колпак двухклеммовый | |
| 70 | 201.1708306 | Колпак | |
| 71 | 201.1708307 | Колпак электромагнита | |
| 72 | 201.1708308 | Колпак | |
| 73 | 201.1708309 | Прижим колпака | |
| 74 | 201.1723010 | Воздухораспределитель | |
| 75 | 201.1723044 | Сухарь | |
| 76 | 201.1723048 | Прокладка | |
| 77 | 201.1723080 | Клапан редукционный | |
| 78 | 201.1723081 | Воздухопровод | |
| 79 | 201.1723082 | Воздухопровод | |
| 80 | 201.1723110 | Воздухопровод | |
| 81 | 201-1723110-10 | Воздухопровод | |
| 82 | 201.1723162 | Воздухопровод | |
| 83 | 201.1723342 | Шток | |
| 84 | 201.1723343 | Поводок | |
| 85 | 201.1723344 | Сухарь | |
| 86 | 201.1723350 | Воздухопровод | |
| 87 | 201.1723360 | Воздухопровод | |
| 88 | 201.1723366 | Воздухопровод | |
| 89 | 201-1723366-10 | Воздухопровод | |
| 90 | 201.1723412 | Корпус блокировочного устройства | |
| 91 | 201.1723416 | Толкатель | |
| 92 | 201.1723418 | Втулка | |
| 93 | 201.1723420 | Пружина | |
| 94 | 201.1723422 | Шайба | |
| 95 | 201.1723424 | Диафрагма | |
| 96 | 201.1723426 | Седло | |
| 97 | 201.1723428 | Тарелка | |
| 98 | 201.1723432 | Скоба | |
| 99 | ВК-418 | Включатель света | |
| 100 | 14.3761 | Блок электронный | |
| 101 | 25 3111 2624 | Кольцо 013-018-30-2-1 | |
| 102 | 4591675005 | Пресс-масленка | |
| 104 | 201458-П29 | Болт М8х25 | |
| 105 | 201462-П29 | Болт М8х35 | |
| 106 | 201565-П29 | Болт | |
| 107 | 216506-П29 | Шпилька | |
| 108 | 216523-П29 | Шпилька | |
| 109 | 216527-П29 | Шпилька | |
| 110 | 216531-П29 | Шпилька | |
| 111 | 216533-П29 | Шпилька | |
| 112 | 216539-П29 | Шпилька | |
| 113 | 216556-П29 | Шпилька | |
| 114 | 220079-П29 | Винт | |
| 115 | 250508-П29 | Гайка М6 | |
| 116 | 250511-П29 | Гайка | |
| 117 | 250517-П29 | Гайка | |
| 118 | 250611-П29 | Гайка | |
| 119 | 250975-П2 | Гайка | |
| 120 | 250977-П29 | Гайка | |
| 121 | 252004-П2 | Шайба | |
| 122 | 252005-П2 | Шайба 8 | |
| 123 | 252006-П2 | Шайба | |
| 124 | 252007-П29 | Шайба плоская | |
| 125 | 252133-П2 | Шайба | |
| 126 | 252134-П2 | Шайба пружинная | |
| 127 | 252135-П2 | Шайба пружинная | |
| 128 | 252136-П2 | Шайба 10 пружинная | |
| 129 | 252137-П2 | Шайба пружинная | |
| 130 | 258041-П29 | Шплинт | |
| 131 | 297575-П29 | Шплинт | |
| 132 | 310026-П29 | Болт | |
| 133 | 310030-П29 | Болт | |
| 134 | 310042-П29 | Болт | |
| 135 | 310122-П2 | Болт М10х1х22 | |
| 136 | 311440-П29 | Гайка | |
| 137 | 312213-П2 | Шайба стопорная | |
| 138 | 312326-П | Шайба 14 | |
| 139 | 312333-П | Шайба | |
| 140 | 312434-П | Шайба | |
| 141 | 312768-П | Шайба | |
| 142 | 313469-П2 | Штифт | |
| 143 | 313934-П | Заглушка | |
| 144 | 313944-П29 | Заглушка | |
| 145 | 316127-П | Пробка | |
| 146 | 316156-П | Пробка | |
| 147 | 316215-П | Хомут в сборе | |
| 148 | 316222-П29 | Хомут | |
| 149 | 316614-П29 | Ввертыш |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
