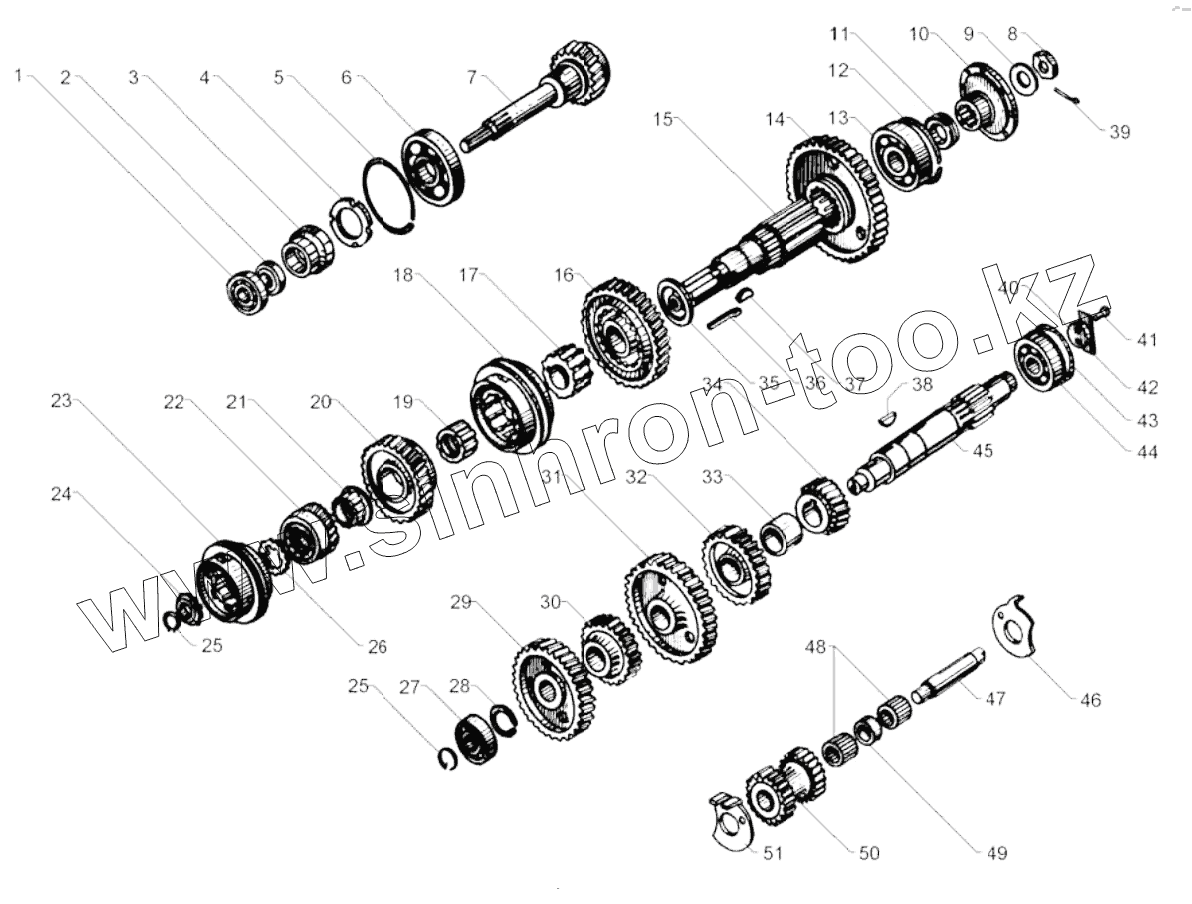

Каталог запасных частей к технике: ЯМЗ-236М2. Валы и шестерни коробки передач ЯМЗ-236П
/50.gif)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1701605 | 236-1701605 | Комплект шестерен 5-ой передачи | |
| 236-1701604 | 236-1701604 | Комплект шестерен третьей передачи | |
| 236-1701603 | 236-1701603 | Комплект шестерен второй передачи | |
| 236-1701601 | 236-1701601 | Комплект вала первичного с шестерней постоянного зацепления | |
| 236-1701057 | 236-1701057 | Шестерня отбора мощности | |
| 4691185560 | 4691185560 | Шарик Б 7,938-10 синхронизатора | |
| 1 | 4612121626 | Подшипник шариковый 6-205К | |
| 2 | 240-1307090-А | Манжета | |
| 2 | 8.9429 | Манжета | |
| 3 | 236-1701478-Б | Корпус манжеты | |
| 4 | 311810-П2 | Гайка кольцевая | |
| 5 | 200-1701034 | Кольцо подшипника стопорное | |
| 6 | 4612945614 | Подшипник шариковый 170314Л | |
| 7 | 236Н-1701027-Б | Вал первичный в сборе | |
| 8 | 311710-П29 | Гайка | |
| 9 | 236-1701243 | Шайба | |
| 10 | 236-1701240-Б2 | Фланец крепления кардана | |
| 11 | 236-3802033-Б | Червяк привода спидометра | |
| 12 | 200-1701192 | Кольцо стопорное | |
| 13 | 4612745487 | Подшипник 50411 | |
| 14 | 236-1701112-Б | Шестерня первой передачи и заднего хода | |
| 15 | 236-1701105-Б | Вал вторичный | |
| 16 | 236-1701127 | Шестерня второй передачи вторичного вала | |
| 17 | 236-1701113-Б2 | Втулка распорная шестерен | |
| 18 | 236-1701150-Б2 | Синхронизатор второй и третьей передач | |
| 19 | 236-1701135 | Втулка | |
| 20 | 236-1701131 | Шестерня третьей передачи вторичного вала | |
| 21 | 236-1701138 | Втулка | |
| 22 | 236У-1701129 | Шестерня пятой передачи вторичного вала | |
| 23 | 236-1701151-А | Синхронизатор четвертой и пятой передач | |
| 24 | 4622536674 | Подшипник 76-592708М1 | |
| 25 | 236-1701067-А | Кольцо Б-40 упорное | |
| 26 | 236-1701144-Г | Шайба упорная | |
| 26 | 236-1701144-Д | Шайба упорная | |
| 26 | 236-1701144-Е | Шайба упорная | |
| 27 | 4622134790 | Подшипник 6-42308АК | |
| 28 | 236-1701063 | Кольцо упорное | |
| 29 | 236Н-1701056-А | Шестерня постоянного зацепления промежуточного вала | |
| 30 | 236-1701057-Б | Шестерня отбора мощности | |
| 31 | 236У-1701053 | Шестерня пятой передачи промежуточного вала | |
| 32 | 236-1701051 | Шестерня третьей передачи промежуточного вала | |
| 33 | 236-1701059 | Втулка распорная | |
| 34 | 236-1701050 | Шестерня второй передачи промежуточного вала | |
| 35 | 236-1701122-А | Шайба упорная | |
| 36 | 236-1701145-А | Шпонка замковая | |
| 37 | 314001-П2 | Шпонка | |
| 38 | 314000-П2 | Шпонка | |
| 39 | 258072-П29 | Шплинт | |
| 40 | 200-1701060 | Шайба упорная | |
| 41 | 201563-П2 | Болт | |
| 42 | 236-1701076 | Планка стопорная | |
| 43 | 200-1701065 | Кольцо стопорное | |
| 44 | 4622136717 | Подшипник 692409К1М | |
| 45 | 236-1701048-Б | Вал промежуточный | |
| 46 | 236-1701087 | Шайба упорная задняя | |
| 47 | 236-1701092 | Ось блока шестерен заднего хода | |
| 48 | 4625321821 | Подшипник 64907К | |
| 49 | 200-1701084 | Втулка промежуточная | |
| 50 | 236-1701082-Б | Блок шестерен заднего хода | |
| 51 | 236-1701093 | Шайба упорная передняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
