Труба всасывающая 236-1011398 на ЯМЗ-236А-16
Каталог запасных частей к технике: ЯМЗ-236М2. Труба всасывающая 236-1011398 на ЯМЗ-236А-16
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
Caterpillar
Cummins
DCEC
DongFeng
Doosan
FAW
Great Wall
Hitachi
HOWO
HSW
IVECO
Komatsu
LGMG
Perkins
Raywin
SDEC
Shaanxi
Valmet
Weichai
XINCHAI
YTO
Yuchai
ZF
Алтайдизель
Барнаултрансмаш
ВТЗ
ГАЗ
ЗиД
ЗМЗ
Камский автозавод
ММЗ
СМД
ТМЗ
УМЗ
ЧТЗ
ЮМЗ
ЯЗДА
ЯМЗ
Модель
Не выбрано
Общий (см. мод-ции)
ТНВД-323, 324, 327 (2002)
ЯМЗ-236 ДК и ЯМЗ 238 АК (2002)
ЯМЗ-236 М
ЯМЗ-236 М2 и 238 М2
ЯМЗ-236 НЕ, 236 БЕ, 7601.10 (2003)
ЯМЗ-236, -238, -238НБ (2010)
ЯМЗ-236М2 (2014)
ЯМЗ-238 АК
ЯМЗ-238 АМ
ЯМЗ-238 ГМ
ЯМЗ-238 ИМ
ЯМЗ-238 Л
ЯМЗ-238 М
ЯМЗ-238 Н
ЯМЗ-238 НД
ЯМЗ-238 ПМ и 238 ФМ
ЯМЗ-238БЕ (Каталог 2004 года)
ЯМЗ-238Д и Б (2002)
ЯМЗ-238М2 (2015)
ЯМЗ-238НД3, НД4, НД5 (2002)
ЯМЗ-240 (1998)
ЯМЗ-240 (2000)
ЯМЗ-240 (2014)
ЯМЗ-240, 240Б, 240Н, 240П (1998)
ЯМЗ-534
ЯМЗ-53402 (2012)
ЯМЗ-5341-10, 5342, 5344 (2012)
ЯМЗ-53414
ЯМЗ-53424
ЯМЗ-5344 Евро 4 (2015)
ЯМЗ-5344-10, 53442 (2012)
ЯМЗ-53443 (2016)
ЯМЗ-5347-10, 53472 (2012)
ЯМЗ-536 (2012)
ЯМЗ-536-10 (2012)
ЯМЗ-536-100 (2014)
ЯМЗ-536-40, 5362 (2012)
ЯМЗ-650.10 (Евро 3) (Каталог 2009 года)
ЯМЗ-650.10 (Евро 3-4) (Каталог 2012 года)
ЯМЗ-6561.10 (Евро 3) (2007)
ЯМЗ-6562.10 (Евро 3) (2007)
ЯМЗ-6562.10, 6563.10 (Евро 3) (2010)
ЯМЗ-6563.10 (Евро 3) (2007)
ЯМЗ-65652 (65654) (Евро 4) (2015)
ЯМЗ-6581.10 (Евро 3) (2007)
ЯМЗ-6581.10, 6582.10 (Евро 3) (2010)
ЯМЗ-6582.10 (Евро 3) (2008)
ЯМЗ-6583.10 (Евро 3) (2007)
ЯМЗ-6585 (для МАЗ) (2015)
ЯМЗ-7511 (2005)
ЯМЗ-7511 (2005) (2005)
ЯМЗ-7511.10 (2014)
ЯМЗ-8401
ЯМЗ-8401.10
ЯМЗ-8421.10
ЯМЗ-8423
ЯМЗ-8423.10
ЯМЗ-850 (2001)
ЯМЗ-850.10 (2011)
Схема
>
Не выбрано
Технические характеристики
Общий вид
Блок цилиндров
Головка блока
Поршень и шатун
Вал коленчатый
Вал распределительный
Клапаны и толкатели
Газопровод
Картер масляный ЯМЗ-236М2-0,-2,-7,-15,-28,-32,-38,-44,-48,-53,-57,-59, ЯМЗ-236А-15,-17,ЯМЗ-236Г-0,-1,-2,-3,-4,-5,-11, ЯМЗ-236Д-0,-3
Картер масляный ЯМЗ-236М2-1,-26,-46,-49, ЯМЗ-236Г-6, ЯМ3-236Д-4, ЯМ3-236Д-4
Картер масляный ЯМЗ-236-4,-19,-31,-33,-37,-39,-40,-41,-43,-45,-47,-52,-55, ЯМЗ-236Г-9, ЯМЗ-236Д-2,-5
Насос масляный (допускается замена на масляный насос 236-1011014-Г)
Насос масляный (допускается замена на масляный насос 236-1011014-ВЗ)
Труба всасывающая 236-1011398-В2 на ЯМЗ-236М2,-2,-7,-15,-28,-32,-38,-44,-48,-53,-57
Труба всасывающая 236-1011398-Г на ЯМЗ-236М2-1,-26,-46,-49, ЯМЗ-236Г-6, ЯМЗ-236Д-4
Труба всасывающая 236-1011398-Д на ЯМЗ-236М2-4,-19,-31,-33,-37,-39,-40,-41,-43,-45,-47,-52,-55, ЯМЗ-236Г-9, ЯМЗ-236Д-2,-5
Труба всасывающая 236-1011398 на ЯМЗ-236А-16
Фильтр масляный
Устройство электрофакельное
Маслоочиститель центробежный
Привод топливного насоса высокого давления
Трубопроводы топливные
Фильтр грубой очистки топлива
Фильтр предварительной очистки топлива (на ЯМЗ-236Г-12, ЯМЗ-236Д-6)
Насос топливо подкачивающий
Фильтр воздушный
Корпус регулятора частоты вращения
Крышка регулятора частоты вращения
Топливный насос высокого давления
Форсунка
Коллектор впускной
Фильтр тонкой очистки топлива
Муфта опережения впрыскивания
Трубопроводы и термостаты системы охлаждения
Насос водяной
Насос водяной (на ЯМЗ-236М2-4)
Привод вентилятора
Привод вентилятора
Вентилятор и кожух вентилятора
Устройство натяжное
Генератор
Стартер
Стартер
Сцепления ЯМЗ-181
Сцепления ЯМЗ-181-10
Сцепления ЯМЗ-181-15
Сцепления ЯМЗ-236-К
Коробка передач
Валы и шестерни коробки передач ЯМЗ-236П
Механизм переключения коробки передач ЯМЗ-236П
Картерм и масляный насос коробки передач ЯМЗ-236П
Инструмент водителя и приспособления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

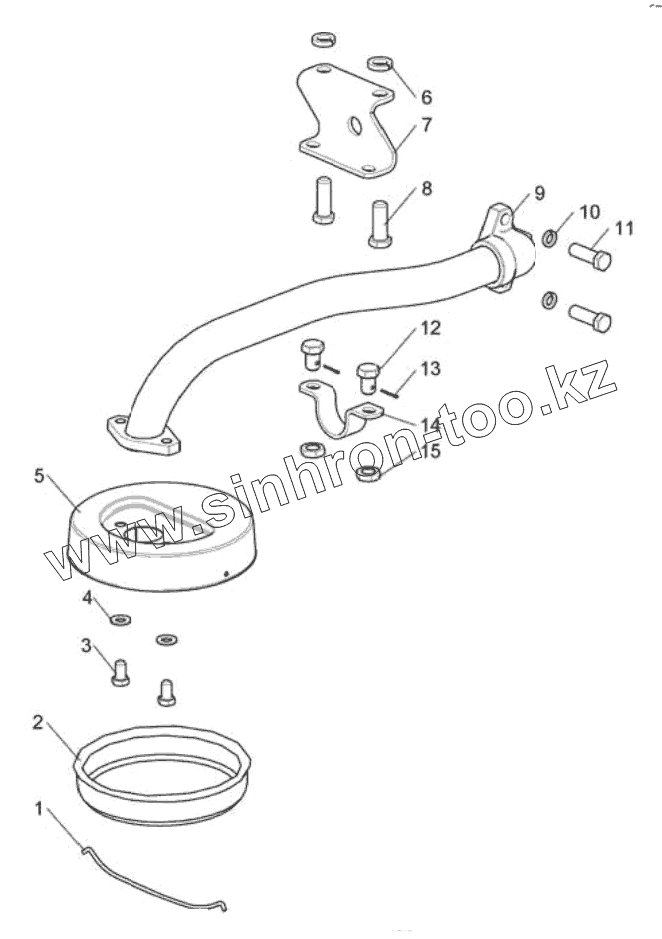

Позиция на иллюстрации
Заводской номер детали
Название детали
1
204А-1011318-Б
Крючок крепления сетки
2
204А-1011310-В
Сетка заборника в сборе
3
201473-П29
Болт
4
252005-П29
Шайба плоская
5
238Ф-1011300-А
Чашка заборника в сборе
6
252136-П2
Шайба 10 пружинная
7
201495-П2
Болт
8
236-1011320
Кронштейн крепления всасывающей трубы
9
236А-1011400
Труба всасывающая с фланцами
10
252135-П2
Шайба пружинная
11
201458-П29
Болт М8х25
12
310248-П2
Болт М8х1-6gх18
13
258013-П29
Шплинт
14
236-1011322
Скоба
15
250975-П2
Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
