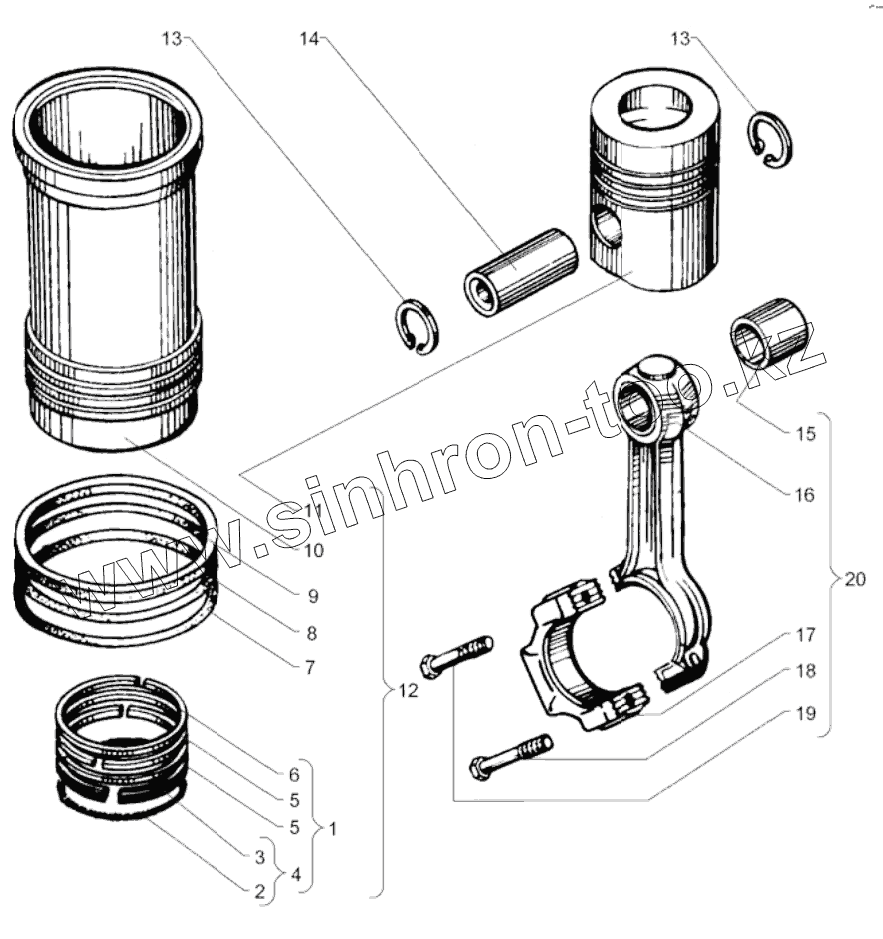

Каталог запасных частей к технике: ЯМЗ-236М2. Поршень и шатун
/5.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 236-131dmГ | Кольца поршневые, комплект на один поршень | |
| 2 | 236-1004038-Б | Расширитель маслосъемного кольца | |
| 3 | 236-1004035-В | Кольцо поршневое маслосъемное | |
| 4 | 236-1004034 | Кольцо поршневое маслосъемное с расширителем в сборе | |
| 5 | 236-1004032-А3 | Кольцо поршневое компрессионное второе | |
| 6 | 236-1004030-Б | Кольцо поршневое компрессионное верхнее | |
| 7 | 236-1002023 | Кольцо уплотнительное | |
| 8 | 236-1002024-А | Кольцо уплотнительное верхнее | |
| 9 | 236-1002040-А | Кольцо антикавитационное | |
| 10 | 236-1002021-Б2 | Гильза цилиндра | |
| 11 | 236-1004015-Д | Поршень | |
| 12 | 236-1004005-Б2 | Гильза, поршень, уплотнительные и поршневые кольца | |
| 13 | 236-1004022-Б2 | Кольцо стопорное | |
| 14 | 236-1004020 | Палец поршневой | |
| 14 | 236-1004020-01 | Палец поршневой | |
| 15 | 840.1006026-10 | Втулка шатуна задняя | |
| 16 | 236-1004050-В2 | Шатун | |
| 17 | 236-1004055-Г2 | Крышка шатуна | |
| 18 | 236-1004063-Б3 | Болт крышки шатуна длинный | |
| 19 | 236-1004062-Б3 | Болт крепления шатуна короткий | |
| 20 | 236-1004045-Б3 | Шатун в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
