Каталог запасных частей к технике: ЯМЗ-236 НЕ, 236 БЕ, 7601.10. Коллекторы выпускные

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

4

4

4

4

5

6

6

6

6

7

7

8

8

9

10

11

12

13

14

15

16

17

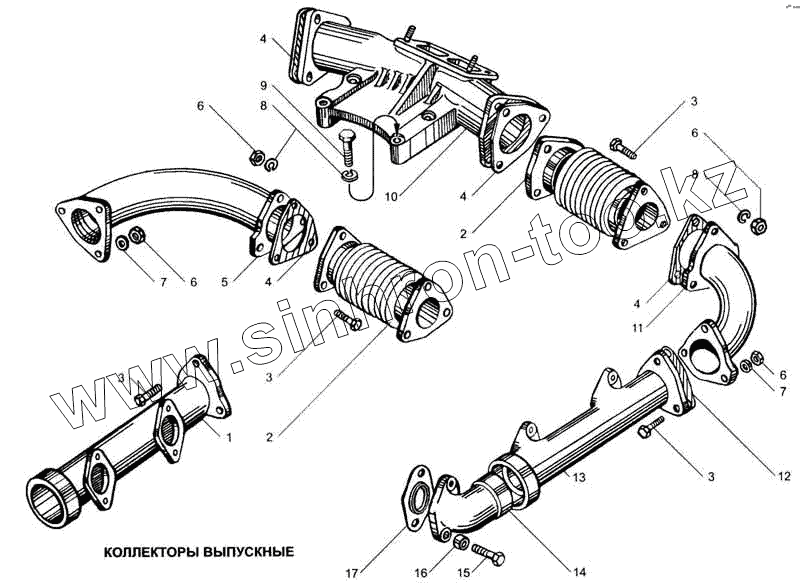

Позиция на иллюстрации	Заводской номер детали		Название детали
236Н-1008482	236Н-1008482		Патрубок-кронштейн (для запасных частей)
1	7511.1008025		Коллектор выпускной правый задний
2	238НБ-1008088-А		Сильфон с фланцами в сборе
3	310228-П		Болт
4	238НБ-1008054		Прокладка
5	7511.1008043		Труба подводящая правая
6	250512-П5		Гайка
7	312300-П2		Шайба
8	252136-П2		Шайба 10 пружинная
9	200320-П29		Болт М10х55
10	236Н-1008480		Патрубок-кронштейн в сборе
11	7511.1008042		Труба подводящая левая
12	236БЕ-1008058		Прокладка
13	7511.1008026		Коллектор выпускной левый задний
14	236Н-1008022		Коллектор выпускной передний
15	240Н-1008504		Болт крепления коллекторов
16	240Н-1008510		Втулка
17	238Ф-1008027		Прокладка
