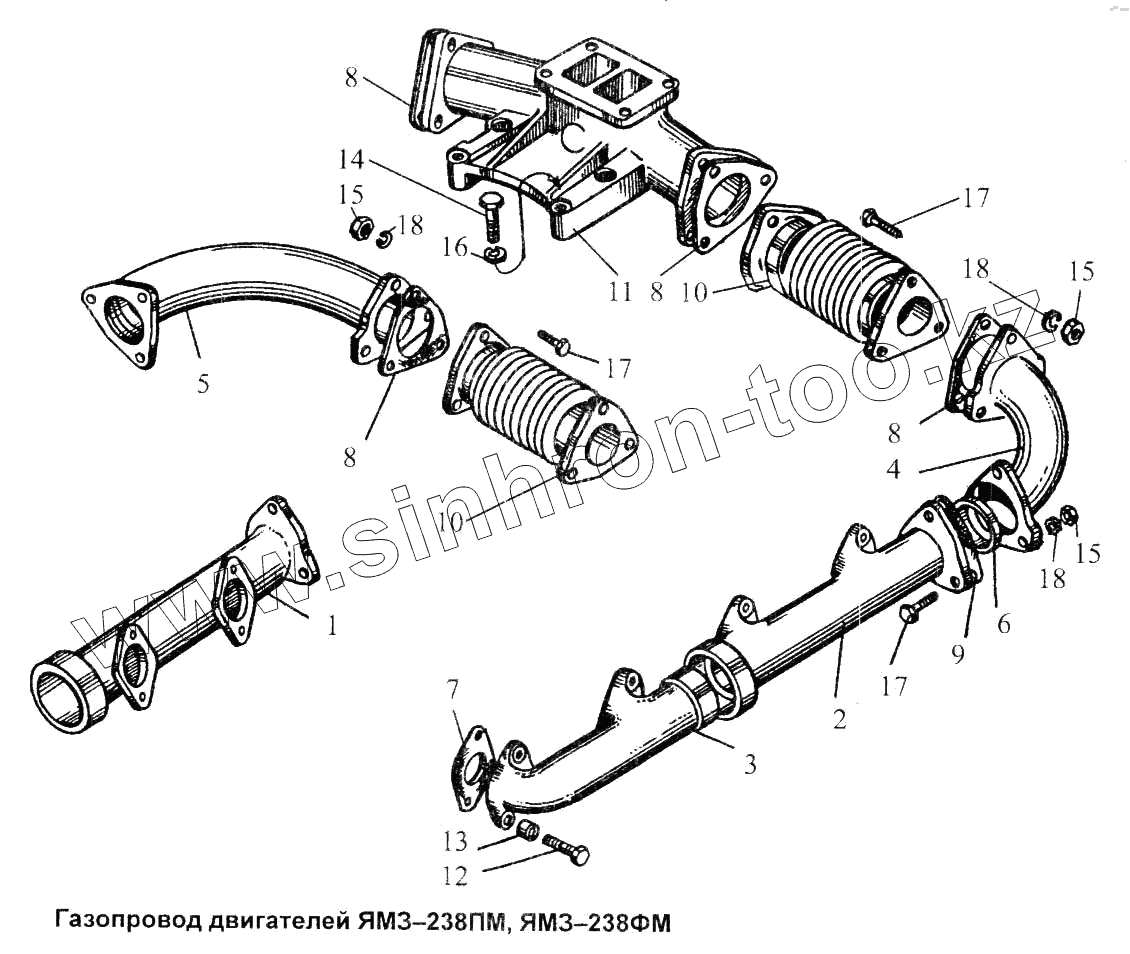

Газопровод двигателя ЯМЗ-238ПМ, ЯМЗ-238ФМ
Каталог запасных частей к технике: ЯМЗ Общий (см. мод-ции). Газопровод двигателя ЯМЗ-238ПМ, ЯМЗ-238ФМ
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
Caterpillar
Cummins
DCEC
DongFeng
Doosan
FAW
Great Wall
Hitachi
HOWO
HSW
IVECO
Komatsu
LGMG
Perkins
Raywin
SDEC
Shaanxi
Valmet
Weichai
XINCHAI
YTO
Yuchai
ZF
Алтайдизель
Барнаултрансмаш
ВТЗ
ГАЗ
ЗиД
ЗМЗ
Камский автозавод
ММЗ
СМД
ТМЗ
УМЗ
ЧТЗ
ЮМЗ
ЯЗДА
ЯМЗ
Модель
Не выбрано
Общий (см. мод-ции)
ТНВД-323, 324, 327 (2002)
ЯМЗ-236 ДК и ЯМЗ 238 АК (2002)
ЯМЗ-236 М
ЯМЗ-236 М2 и 238 М2
ЯМЗ-236 НЕ, 236 БЕ, 7601.10 (2003)
ЯМЗ-236, -238, -238НБ (2010)
ЯМЗ-236М2 (2014)
ЯМЗ-238 АК
ЯМЗ-238 АМ
ЯМЗ-238 ГМ
ЯМЗ-238 ИМ
ЯМЗ-238 Л
ЯМЗ-238 М
ЯМЗ-238 Н
ЯМЗ-238 НД
ЯМЗ-238 ПМ и 238 ФМ
ЯМЗ-238БЕ (Каталог 2004 года)
ЯМЗ-238Д и Б (2002)
ЯМЗ-238М2 (2015)
ЯМЗ-238НД3, НД4, НД5 (2002)
ЯМЗ-240 (1998)
ЯМЗ-240 (2000)
ЯМЗ-240 (2014)
ЯМЗ-240, 240Б, 240Н, 240П (1998)
ЯМЗ-534
ЯМЗ-53402 (2012)
ЯМЗ-5341-10, 5342, 5344 (2012)
ЯМЗ-53414
ЯМЗ-53424
ЯМЗ-5344 Евро 4 (2015)
ЯМЗ-5344-10, 53442 (2012)
ЯМЗ-53443 (2016)
ЯМЗ-5347-10, 53472 (2012)
ЯМЗ-536 (2012)
ЯМЗ-536-10 (2012)
ЯМЗ-536-100 (2014)
ЯМЗ-536-40, 5362 (2012)
ЯМЗ-650.10 (Евро 3) (Каталог 2009 года)
ЯМЗ-650.10 (Евро 3-4) (Каталог 2012 года)
ЯМЗ-6561.10 (Евро 3) (2007)
ЯМЗ-6562.10 (Евро 3) (2007)
ЯМЗ-6562.10, 6563.10 (Евро 3) (2010)
ЯМЗ-6563.10 (Евро 3) (2007)
ЯМЗ-65652 (65654) (Евро 4) (2015)
ЯМЗ-6581.10 (Евро 3) (2007)
ЯМЗ-6581.10, 6582.10 (Евро 3) (2010)
ЯМЗ-6582.10 (Евро 3) (2008)
ЯМЗ-6583.10 (Евро 3) (2007)
ЯМЗ-6585 (для МАЗ) (2015)
ЯМЗ-7511 (2005)
ЯМЗ-7511 (2005) (2005)
ЯМЗ-7511.10 (2014)
ЯМЗ-8401
ЯМЗ-8401.10
ЯМЗ-8421.10
ЯМЗ-8423
ЯМЗ-8423.10
ЯМЗ-850 (2001)
ЯМЗ-850.10 (2011)
Схема
>
Не выбрано
Блок цилиндров двигателя ЯМЗ-236М
Блок цилиндров двигателя ЯМЗ-238М
Блок цилиндров двигателя ЯМЗ-238НД
Блок цилиндров двигателей ЯМЗ-238Н, ЯМЗ-238Л, ЯМЗ-238ПМ, ЯМЗ-238ФМ
Головка цилиндров двигателя ЯМЗ-236М
Головка цилиндров двигателей ЯМЗ-238М и ЯМЗ-238НД
Головка цилиндров двигателей ЯМЗ-238Н, ЯМЗ-238Л, ЯМЗ-238ПМ, ЯМЗ-238ФМ
Поршень и шатун
Коленчатый вал двигателя ЯМЗ-236М
Коленчатый вал двигателя ЯМЗ-238М
Коленчатый вал двигателя ЯМЗ-238НД
Коленчатый вал двигателя ЯМЗ-238М, ЯМЗ-238НД, ЯМЗ-238Н, ЯМЗ-238Л, ЯМЗ-238ПМ, ЯМЗ-238ФМ
Распределительный вал
Клапаны и толкатели
Газопровод двигателя ЯМЗ-236М
Газопровод двигателя ЯМЗ-238М
Газопровод двигателя ЯМЗ-238НД
Газопровод двигателя ЯМЗ-238НД, ЯМЗ-238Н, ЯМЗ-238Л
Газопровод двигателя ЯМЗ-238ПМ, ЯМЗ-238ФМ
Поддон блока цилиндров двигателя ЯМЗ-236М
Поддон блока цилиндров двигателя ЯМЗ-238М
Поддон блока цилиндров двигателя ЯМЗ-238НД
Масляный насос
Масляный насос двигателей ЯМЗ-236М, ЯМЗ-238М, ЯМЗ-238НД
Масляный насос двигателей ЯМЗ-238Н, ЯМЗ-238Л, ЯМЗ-238ПМ, ЯМЗ-238ФМ
Фильтр грубой очистки масла
Фильтр тонкой очистки масла двигателей ЯМЗ-238Н, ЯМЗ-238Л, ЯМЗ-238ПМ, ЯМЗ-238ФМ
Масляный фильтр турбокомпрессора
Фильтр центробежной очистки масла
Фильтр центробежной очистки масла
Привод топливного насоса высокого давления
Электрофакельное устройство двигателей ЯМЗ-238Л, ЯМЗ-238ПМ, ЯМЗ-238ФМ
Топливопроводы двигателей ЯМЗ-238М, ЯМЗ-238НД, ЯМЗ-238ПМ и ЯМЗ-238ФМ
Топливопроводы двигателя ЯМЗ-238Л
Корректор подачи топлива по наддуву двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ
Топливопроводы двигателя ЯМЗ-236М
Топливопроводы двигателей ЯМЗ-238М и ЯМЗ-НД
Фильтр грубой очистки топлива
Воздушный фильтр
Регулятор частоты вращения
Регулятор частоты вращения
Топливный насос
Топливный насос двигателя ЯМЗ-238Л
Топливный насос высокого давления двигателя ЯМЗ-236М
Топливный насос высокого давления двигателей ЯМЗ-238М и ЯМЗ-238НД
Топливный насос высокого давления двигателей ЯМЗ-238Н, ЯМЗ-238Л, ЯМЗ-238ПМ, ЯМЗ-238ФМ
Топливный насос высокого давления двигателей ЯМЗ-238М, -238АМ, -238ГМ, -238ИМ, -238НД
Форсунка
Впускной коллектор двигателя ЯМЗ-236М
Впускной коллектор двигателя ЯМЗ-238М
Впускной коллектор двигателя ЯМЗ-238НД
Впускной коллектор двигателя ЯМЗ-238НД, ЯМЗ-238Н, ЯМЗ-238Л
Впускной коллектор двигателя ЯМЗ-238ПМ, ЯМЗ-238ФМ
Фильтр тонкой очистки топлива
Турбокомпрессор
Турбокомпрессор ТКР-9
Турбокомпрессор ТКР-9
Муфта опережения впрыска топлива
Термостаты системы охлаждения
Водяной насос (выпуска 1986 г.)
Водяной насос
Вентилятор двигателей ЯМЗ-236М и ЯМЗ-238М
Вентилятор двигателя ЯМЗ-238НД
Сцепление
Сцепление ЯМЗ-15
Сцепление ЯМЗ-161
Коробка передач в сборе ЯМЗ-236М и ЯМЗ-238Н
Коробка передач в сборе ЯМЗ-236П и ЯМЗ-236Н
Коробка передач 201.1700025
Коробка передач 201.1700030. Коробка передач 201.170002583
Картер и масляный насос коробки передач
Картер и масляный насос коробок передач ЯМЗ-236П и ЯМЗ-236Н
Картер коробок передач 201
Валы и шестерни коробки передач
Механизм переключения передач коробки передач ЯМЗ-236М
Механизм переключения передач коробки передач ЯМЗ-236Н
Коробка передач ЯМЗ-238А, ЯМЗ-238Б и ЯМЗ-238Н
Картер и масляный насос коробок передач ЯМЗ-238А, ЯМЗ-238Б и ЯМЗ-238Н
Валы и шестерни коробок передач ЯМЗ-238А, ЯМЗ-238Б и ЯМЗ-238Н
Картер и масляный насос коробок передач ЯМЗ-236П и ЯМЗ-236Н
Механизм переключения передач коробок передач ЯМЗ-238А, ЯМЗ-238Б и ЯМЗ-238Н
Механизм переключения передач коробки передач ЯМЗ-236П
Картер и масляный насос 201.1704010 понижающей передачи
Картер понижающей передачи коробок передач ЯМЗ-238
Картер понижающей передачи коробок передач 201
Валы и шестерни понижающей передачи
Валы и шестерни понижающей передачи коробок передач ЯМЗ-238
Валы и шестерни коробок передач 201
Валы и шестерни понижающей передачи коробок передач 201
Масляный насос коробок передач 201
Механизм переключения понижающей передачи
Механизм переключения понижающей передачи коробок передач ЯМЗ-238
Механизм переключения передач коробок передач 201
Цилиндр механизма переключения понижающей передачи
Цилиндр механизма переключения понижающей передачи коробок передач ЯМЗ-238
Воздухораспределитель (238Н-1723010-B) управления механизмом переключения понижающей передачи
Воздухораспределитель управления механизмом переключения понижающей передачи КП ЯМЗ-238
Воздухораспределитель управления механизмом переключения передач коробок передач 201
Редукционный клапан коробок передач ЯМЗ-238А, ЯМЗ-238Б, и ЯМЗ-238Н (238-1723050-Б)
Редукционный клапан коробок передач 201
Кран управления механизмом переключения понижающей передачи
Натяжное устройство
Генераторы Г-273В, Г-287Е и Г-288Е в сборе
Генератор Г-273В
Генераторы Г-287Е и Г-288Е
Стартер 25.3708-01
Стартер СТ103А-01 в сборе
Стартер СТ103А-01
Реле стартера
Реле стартера СТ103А-01
Предисловие
Сборочные единицы и детали
1
2
3
4
5
6
7
8
8
8
8
9
10
10
11
12
13
14
15
15
15
16
17
17
17
18
18
18
Позиция на иллюстрации
Заводской номер детали
Название детали
238Ф-1008026
238Ф-1008026
Коллектор выпускной левый задний
1
238Ф-1008017
Коллектор выпускной правый задний
2
238Ф-1008018
Коллектор выпускной левый задний
3
238Ф-1008022
Коллектор выпускной передний
4
238Ф-1008042-Б
Труба подводящая левая
5
238Ф-1008043-Б
Труба подводящая правая
6
238Н-1008048
Втулка центрирующая
7
236-1008050
Прокладка выпускного коллектора
8
238НБ-1008054
Прокладка
9
238Н-1008058
Прокладка фланца
10
238НБ-1008088-А
Сильфон с фланцами в сборе
11
238Ф-1008482
Патрубок-кронштейн
12
240Н-1008504
Болт крепления коллекторов
13
240Н-1008510
Втулка
14
200320-П29
Болт М10х55
15
250512-П5
Гайка
16
252136-П2
Шайба 10 пружинная
17
310258-П
Болт
18
312300-П2
Шайба
