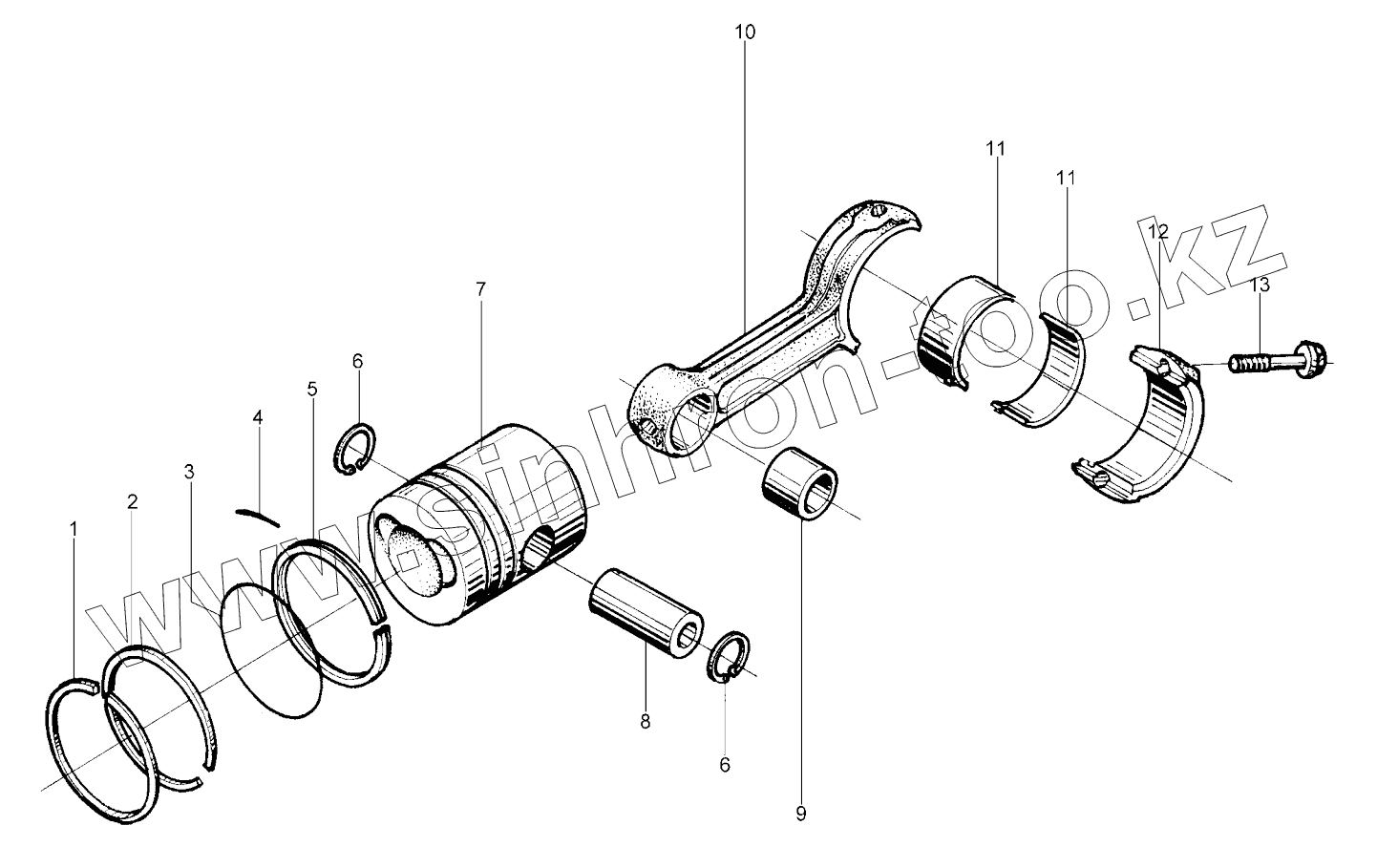

Каталог запасных частей к технике: XINCHAI 490BPG. Piston connecting rod assembly
1
2
3
4
5
6
6
7
8
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 490B-04002 | Compression ring | |
| 2 | 490B-04003 | Compression ring | |
| 3 | 490B-04102 | Spiral expansion spring | |
| 4 | 490B-04103 | Pin | |
| 5 | 490B-04101 | Oil ring body | |
| 6 | 490B-04013 | Snap ring | |
| 7 | 490B-04001B | Piston | |
| 8 | 490B-04004 | Piston pin | |
| 9 | 490B-04005 | Connecting rod bush | |
| 10 | 490B-04201 | Connecting rod | |
| 11 | 490B-04007 | Connecting rod bearing | |
| 12 | 490B-04202 | Connecting rod cap | |
| 13 | 490B-04009 | Connecting rod bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
