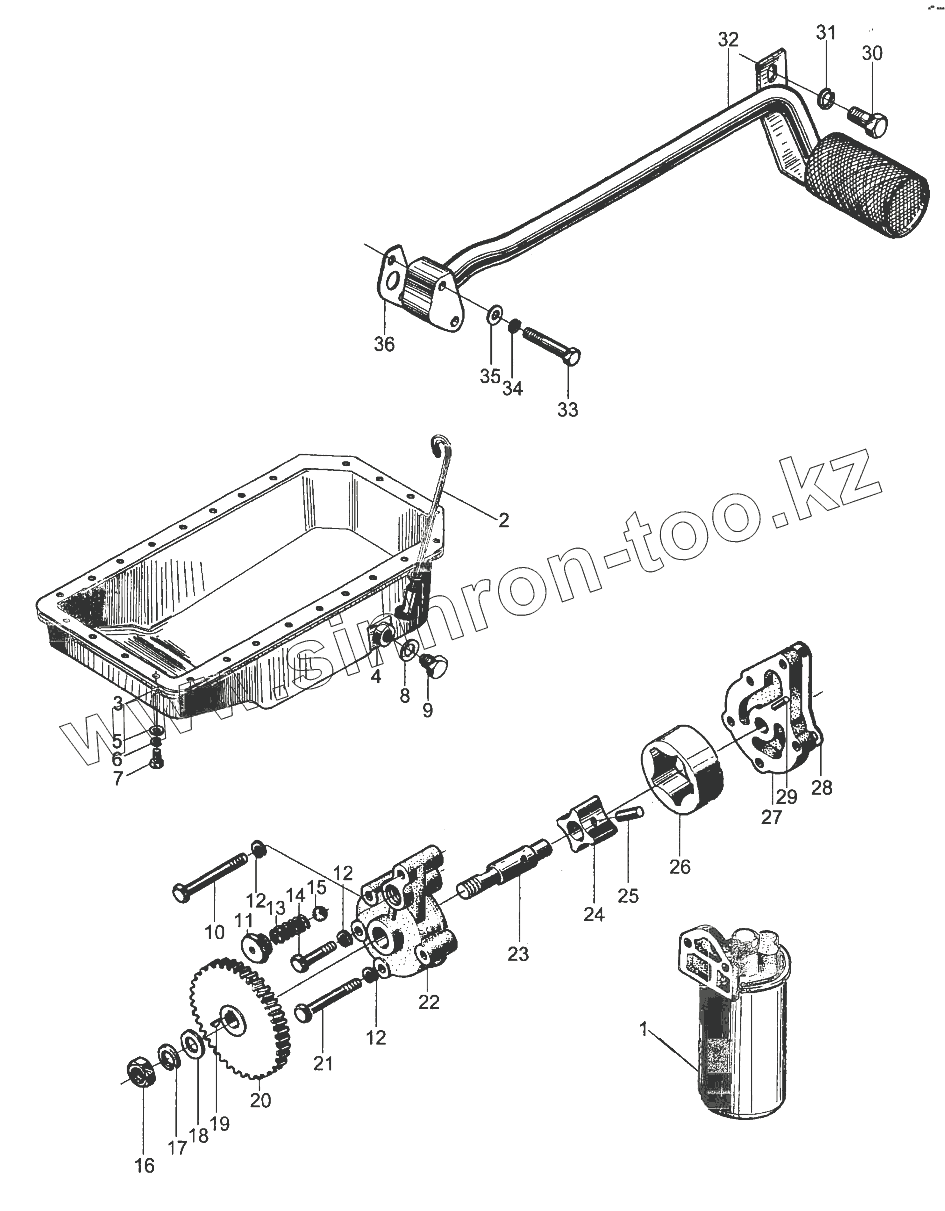

Каталог запасных частей к технике: XINCHAI 485. Система смазки ДВС
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 490B-32000 | Масляный фильтр | |
| 2 | NA485B-07200 | Щуп | |
| 3 | NA485B-07002 | Прокладка масляного поддона | |
| 4 | NA485B-07100 | Масляный поддон | |
| 5 | GB/T97-1-1985 | Washer | |
| 6 | GB/T93-1987 | Spring washer | |
| 7 | GB/T5782-2000 | Bolt | |
| 8 | JB982-77 | Seal ring | |
| 9 | JB2343-79 | Magnetic plug | |
| 10 | GB/T5782-2000 | Bolt | |
| 11 | NA385B-31006 | Клапан регулировки давления | |
| 12 | GB/T93-1987 | Spring washer | |
| 13 | NA385B-31005 | Пружина регулятора давления | |
| 14 | GB/T5783-2000 | Bolt | |
| 15 | GB/T308-1989 | Steel ball | |
| 16 | GB/T9172-2000 | Низкая гайка | |
| 17 | GB/T859-1987 | Washer | |
| 18 | GB/T848-1985 | Washer | |
| 19 | GB/T1099-1979 | Key | |
| 20 | NA385B-31007 | Шестерня маслонасоса | |
| 21 | GB/T5782-2000 | Bolt | |
| 22 | NA385B-31001 | Корпус маслонасоса | |
| 23 | NA385B-31101 | Вал маслонасоса | |
| 24 | NA385B-31102 | Внутренний ротор | |
| 25 | 490B-31203 | Pin | |
| 26 | NA385B-31004 | Внешний ротор | |
| 27 | NA385B-31002 | Крышка маслонасоса | |
| 28 | NA385B-31003 | Прокладка маслонасоса | |
| 29 | GB/T119-1-2000 | Штифт | |
| 30 | GB/T5783-2000 | Bolt | |
| 31 | GB/T93-1987 | Spring washer | |
| 32 | NB485B-35200-1 | Впускная трубка маслопровода | |
| 33 | GB/T5782-2000 | Bolt | |
| 34 | GB/T93-1987 | Spring washer | |
| 35 | GB/T97-1-1985 | Washer | |
| 36 | NB485B-35001 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
