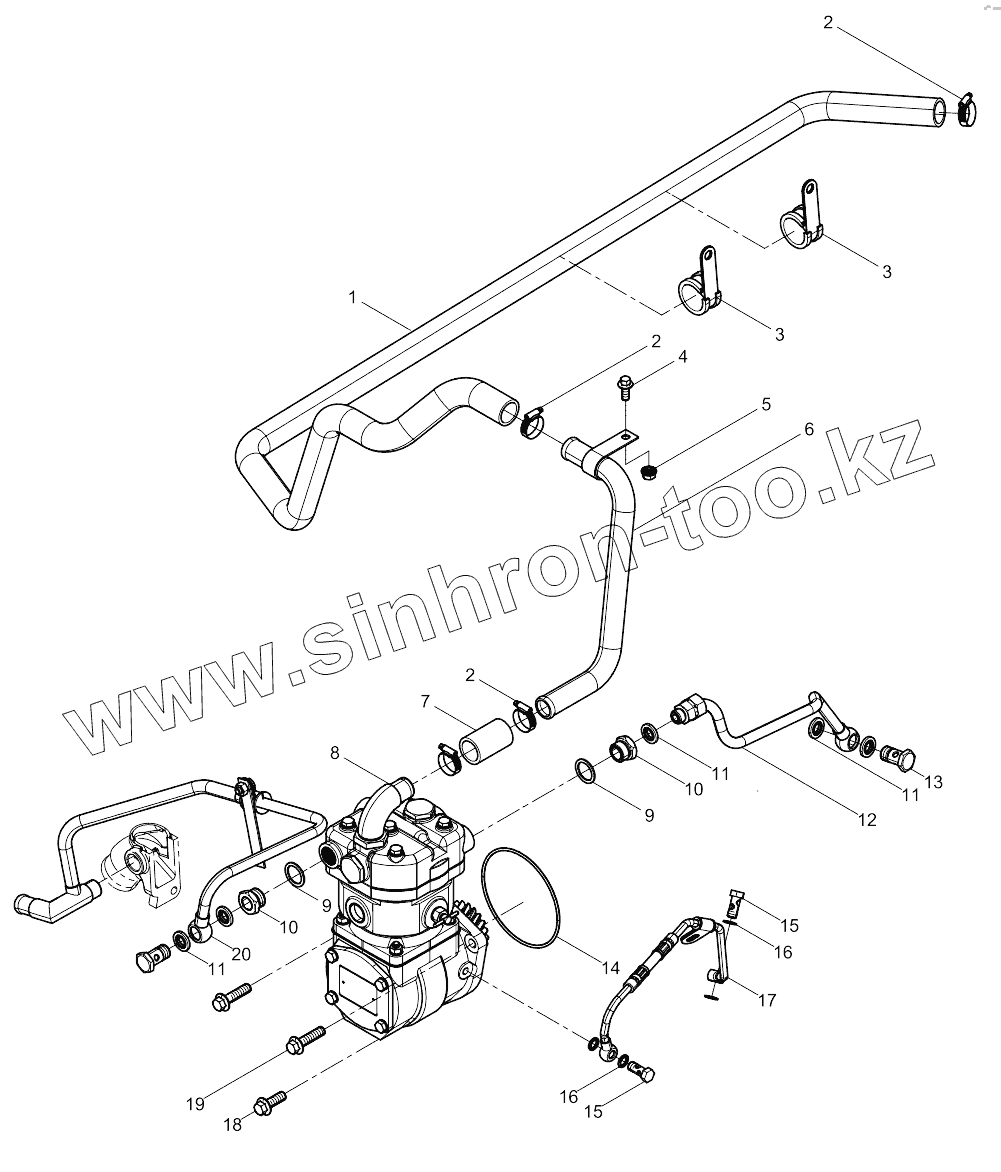

Каталог запасных частей к технике: Weichai WP10 DHP10Q0168. Air Compressor Group
1
2
2
2
3
3
4
5
6
7
8
9
9
10
10
11
11
11
12
13
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 612600130653 | Air inlet pipe of air compressor | |
| 2 | 90003989301 | Хомут шланга | |
| 3 | 612600112639 | Pipe Clamp Assembly | |
| 4 | 90011430016 | Toothed bolt | |
| 5 | 612600061719 | Hexagon Flange Nut | |
| 6 | 612600130363 | Air inlet pipe of air compressor | |
| 7 | 612630060017 | Резиновый шланг | |
| 8 | 612600130927 | Air compressor assembly | |
| 9 | 13023364 | Составная уплотняющая шайба | |
| 10 | 99100360161 | Штуцер | |
| 11 | 13023361 | Составная уплотняющая шайба | |
| 12 | 612600130316 | Water inlet pipe of air compressor | |
| 13 | 90003962627 | Болт полый | |
| 14 | 30800010003 | Кольцо уплотнительное | |
| 15 | 612600130333 | Hollow bolt | |
| 16 | 612600080246 | Seal washer | |
| 17 | 612600130326 | Oil pipe of air compressor assembly | |
| 18 | 90011430017S | Hexagon Flange Bolt | |
| 19 | 90011430032 | Hexagon Flange Bolt | |
| 20 | 612600130355 | Water return pipe assembly of air compressor |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
