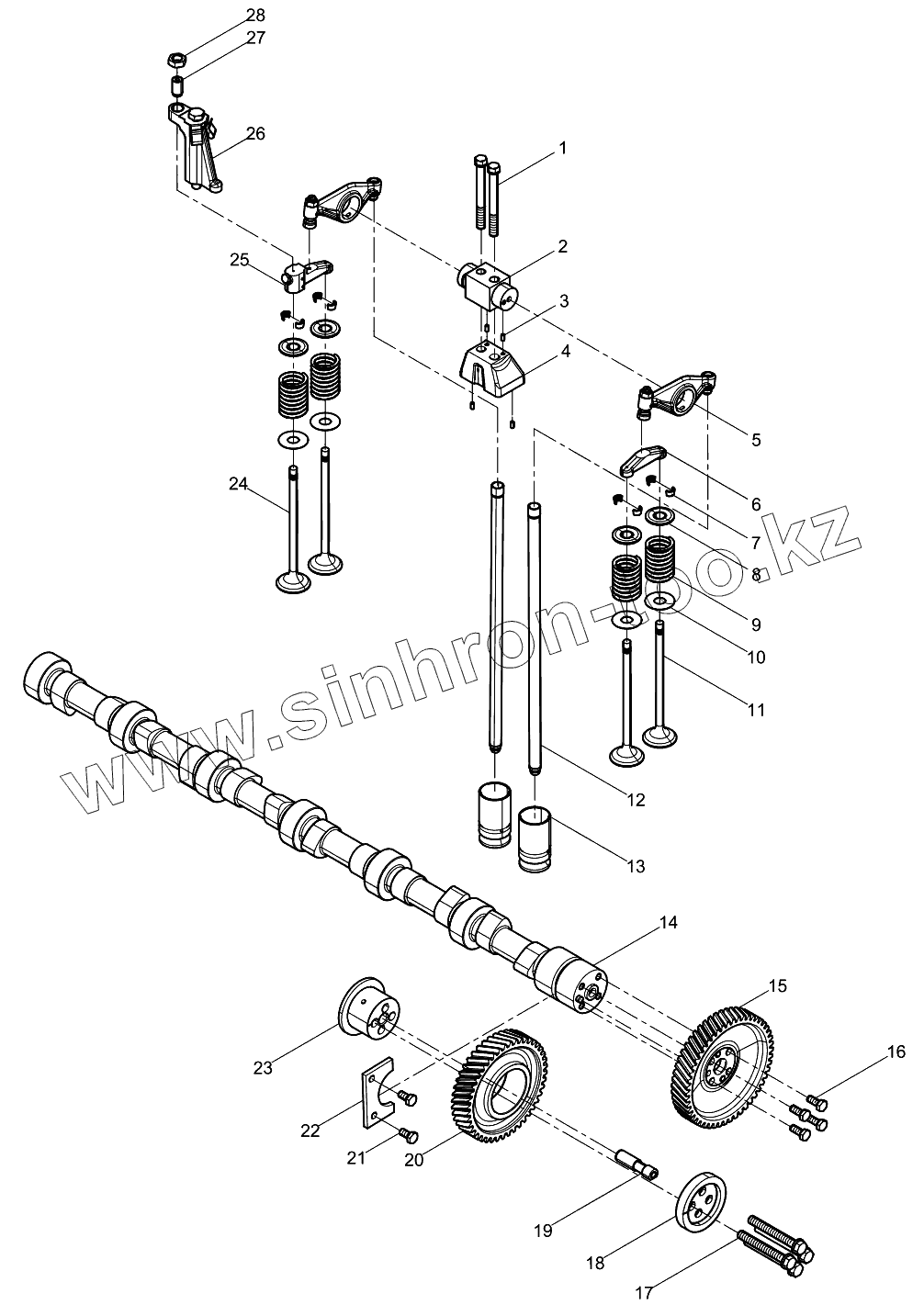

Каталог запасных частей к технике: Weichai WP10 DHL10Q0032. Valve train assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 612639000095 | Hexagon bolt | |
| 2 | 612630050018 | Вал качающегося рычага | |
| 3 | 612639000087 | Цилиндрическая шпонка | |
| 4 | 612630050013 | Опорная стойка качающегося рычага | |
| 5 | 612630050016 | Rocker combination subgroup | |
| 6 | 612630050009 | Мост клапана газа | |
| 7 | 612630050015 | Замочная скоба клапан | |
| 8 | 612630050014 | Верхнее гнездо пружины клапана | |
| 9 | 612630050005 | Пружина клапана | |
| 10 | 612630050019 | Нижнее гнездо пружины клапана | |
| 11 | 612630050001 | Впускной клапан | |
| 12 | 612650050002 | Push Rod | |
| 13 | 61500050032 | Втулка | |
| 14 | 612650050006 | Camshaft Assembly | |
| 15 | 614050053 | Шестерня распредвала | |
| 16 | 612600050145S | Hexagon bolt | |
| 17 | 61560050059S | Hexagon bolt | |
| 18 | 61560050045 | Пластина соединительная | |
| 19 | 61560050058 | Вал | |
| 20 | 61560050053 | Средняя шестерня | |
| 21 | 90003802399S | Hexagon bolt | |
| 22 | 614050133 | Ограничительная пластина | |
| 23 | 61560050044 | Вал средней шестерни | |
| 24 | 612630050002 | Выпускной клапан | |
| 25 | 612630050008 | Мост клапана EVB | |
| 26 | 612630050147 | EVB Bracket Assembly | |
| 27 | 612630050011 | Регулирующий винт EVB | |
| 28 | 612630050012 | Контрящая гайка EVB |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
