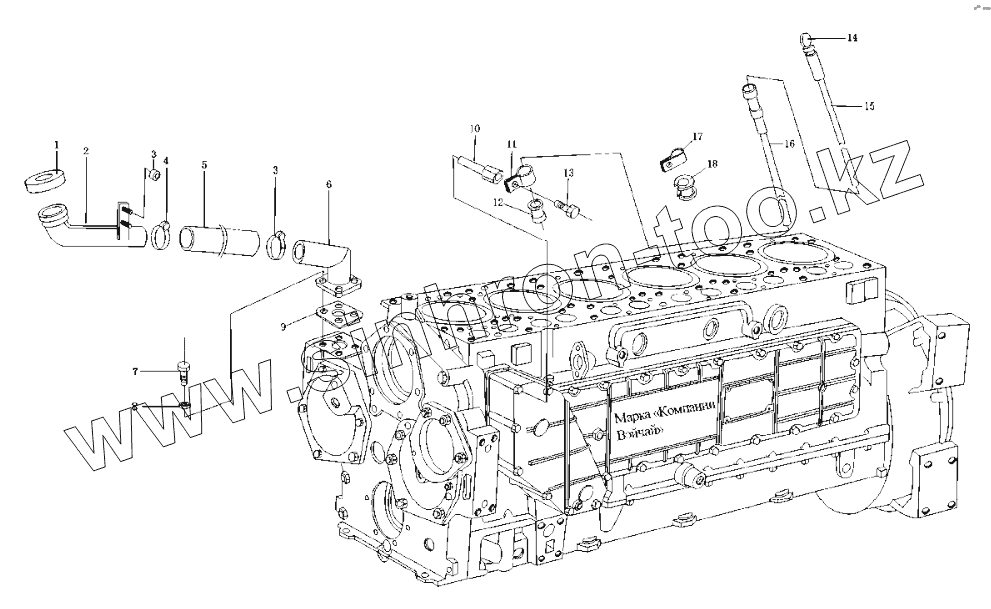

Каталог запасных частей к технике: Weichai WD615G0165, WD10G0004. Корпус цилиндра, часть 3
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 612600010489 | Крышка масляная | |
| 2 | 612600010478 | Блок трубки масломера | |
| 3 | 90003888451 | Гайка | |
| 4 | 90003989306 | Хомут стягивающий | |
| 5 | 61500010079 | Патрубок резиновый | |
| 6 | 61560010028 | Трубка маслоприёмная | |
| 7 | 90003802321 | Болт | |
| 8 | 90003931082 | Шайба пружинная | |
| 9 | 614010086 | Уплотнительная пластина | |
| 10 | 612600010639 | Установочный болт с внутр. резьбой | |
| 11 | 612600010647 | Хомут прижимной | |
| 12 | 612600010638 | Втулка резиновая | |
| 13 | 90003802411 | Болт | |
| 14 | 612600011263 | Dipstick | |
| 15 | 612600011549 | Верхний блок щупа | |
| 16 | 612600011615 | Oil dipstick tube assembly | |
| 17 | 612600010447 | Хомут прижимной | |
| 18 | 612600011616 | Резиновая шланга щупа |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
