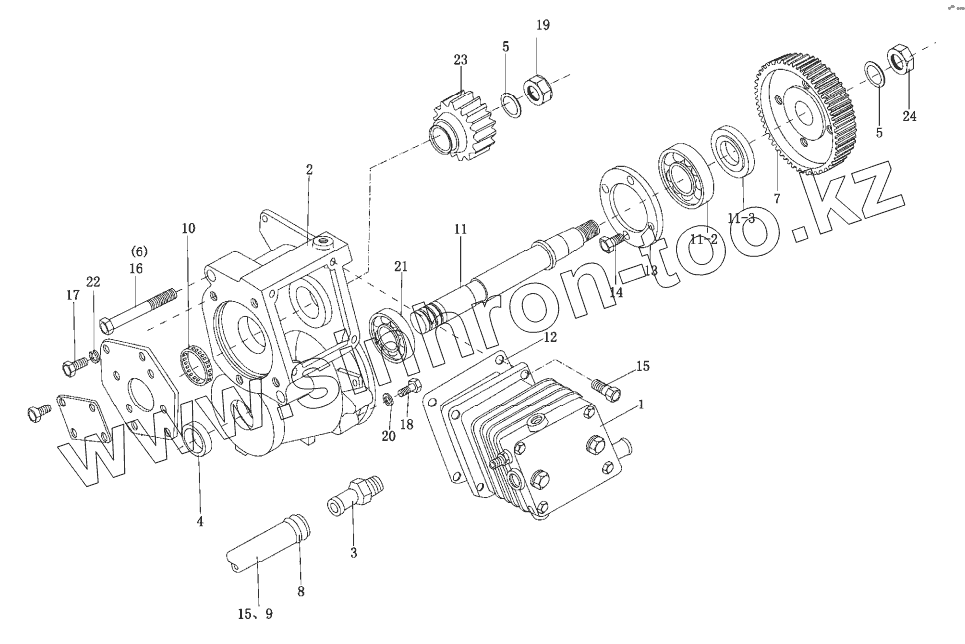

Каталог запасных частей к технике: Weichai WD615 (Евро 3). Воздушный компрессор в сборе
1
2
3
4
5
5
6
7
8
9
10
11
11-1
11-2
11-3
12
13
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 612600130043 | Одноцилиндровый воздушный компрессор водяного охлаждения | |
| 612600130043A | 612600130043A | Одноцилиндровый воздушный компрессор водяного охлаждения и малого рабочего объема | |
| 2 | Картер | Картер воздушного компрессора в сборе | |
| 3 | 612600130026 | Соединение водяной трубы воздушного компрессора водяного охлаждения и малого рабочего объема | |
| 4 | 90003070092 | Сальник | |
| 5 | 609070161 | Шайба прижимная | |
| 6 | 90003802561 | Болт | |
| 7 | AZ1560130064 | Шестерня | |
| 8 | 90003989336 | Хомут стяжной | |
| 9 | 612600130025 | Трубка резиновая | |
| 10 | Подшипник | Подшипник | |
| 11 | 61500080167 | Приводной вал в сборе | |
| 11-1 | Приводной вал | Приводной вал | |
| 11-2 | Подшипник | Подшипник | |
| 11-3 | Нажимная колодка | Нажимная колодка | |
| 12 | Шайба | Шайба | |
| 13 | 61500080165 | Пластина | |
| 14 | 90003802432 | Болт | |
| 15 | 612600130028 | Резиновый рукав с волокнистым промежуточным слоем | |
| 16 | 90003800569 | Болт | |
| 17 | 90003802415 | Болт | |
| 18 | 90003802419 | Винт (под угольник) | |
| 19 | 612600130001 | Гайка | |
| 20 | 90003932023 | Шайба пружинная | |
| 21 | 90003320046 | Цилиндрический роликовый подшипник | |
| 22 | Шайба | Шайба | |
| 23 | 61560130012 | Шестерня компрессора | |
| 24 | 90003871578 | Шестигранная тонкая гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
