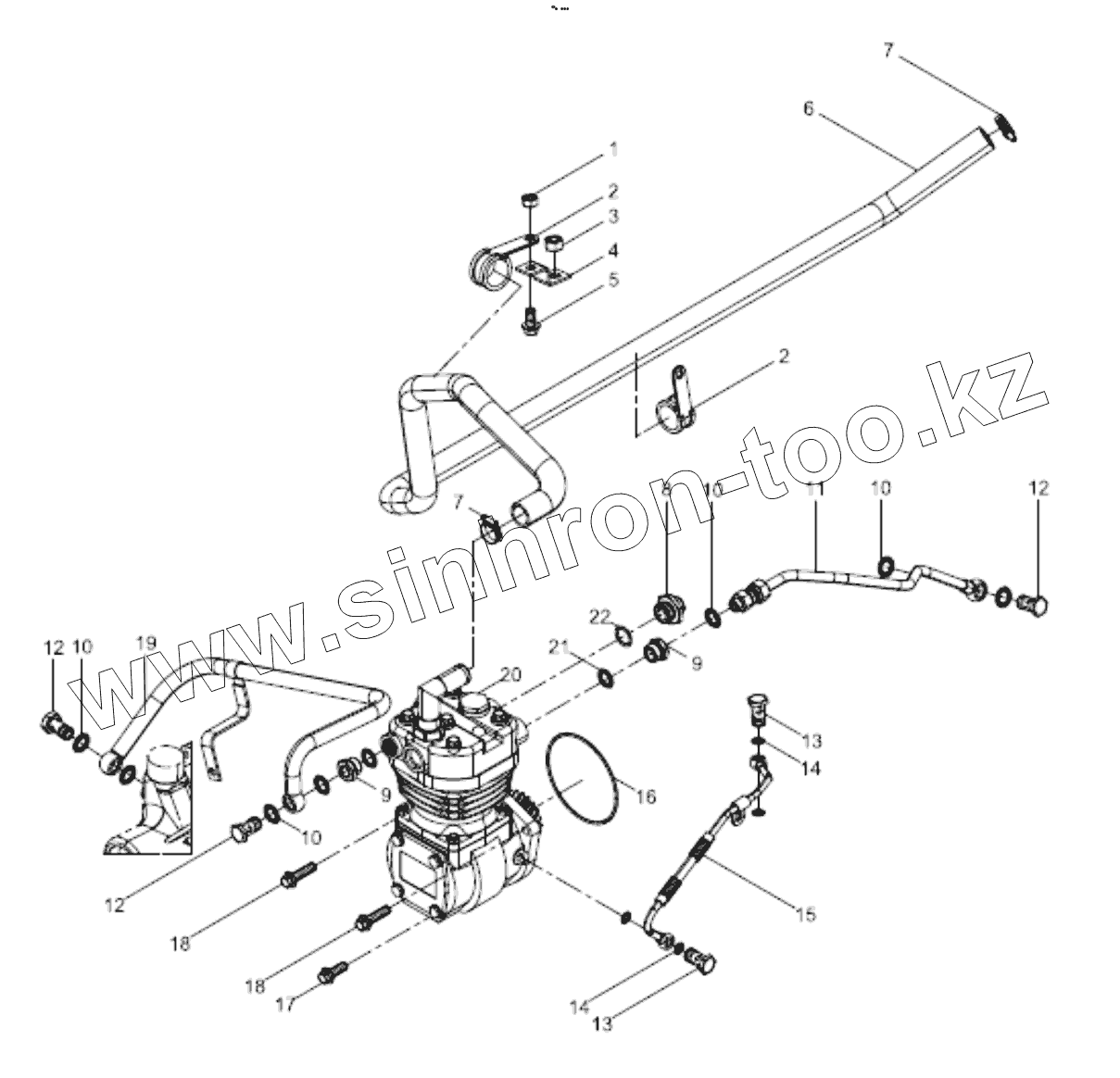

Каталог запасных частей к технике: Weichai WD12.420. Air compressor group
1
2
2
3
4
5
6
7
7
8
9
9
10
10
10
10
11
12
12
12
13
13
14
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 90012210003 | Гайка | |
| 2 | 612600112639 | Pipe Clamp Assembly | |
| 3 | 90012210005 | Hexagon nut | |
| 4 | 612600130371 | Bracket | |
| 5 | 90011430007 | Hexagon Flange Bolt | |
| 6 | 612600130370 | Air connecting rubber pipe | |
| 7 | 90003989301 | Хомут шланга | |
| 8 | 612600130270 | Exhaust pipe nipple | |
| 9 | 99100360161 | Штуцер | |
| 10 | 13023361 | Составная уплотняющая шайба | |
| 11 | 612600130603 | Water inlet pipe of air compressor | |
| 12 | 90003962627 | Болт полый | |
| 13 | 612600130333 | Hollow bolt | |
| 14 | 612600080246 | Seal washer | |
| 15 | 612600130377 | Oil pipe of air compressor assembly | |
| 16 | 30800010003 | Кольцо уплотнительное | |
| 17 | 90011430017S | Hexagon Flange Bolt | |
| 18 | 90011430032 | Hexagon Flange Bolt | |
| 19 | 612600130472a | Water return pipe assembly of air compressor | |
| 20 | 612600131109 | Air compressor assembly | |
| 21 | 13023364 | Составная уплотняющая шайба | |
| 22 | 612600130037 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
