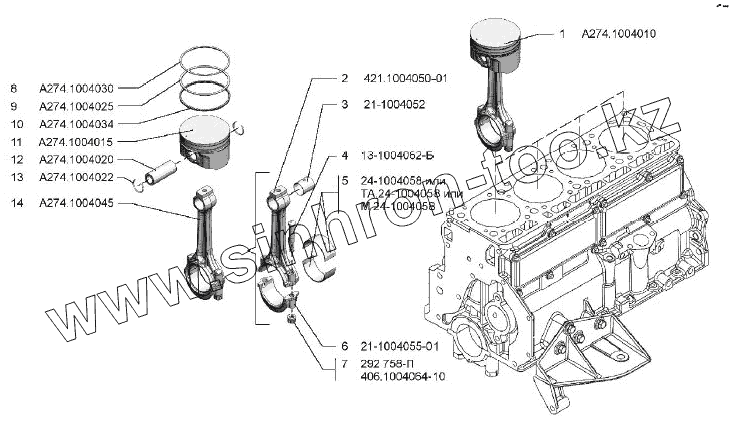

Каталог запасных частей к технике: УМЗ-А275. Поршень и шатун
1
2
3
4
5
5
5
6
7
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A274.1004010 | Поршень и шатун в сборе | |
| 2 | 421.1004050-01 | Шатун | |
| 3 | 21-1004052 | Втулка шатуна | |
| 4 | 13-1004062-Б | Болт крепления крышки шатуна | |
| 5 | 24-1004058 | Вкладыш шатуна D 58,00 | |
| 5 | TA.24-1004058 | Вкладыш шатуна | |
| 5 | М 24-1004058 | Вкладыш шатуна | |
| 6 | 21-1004055-01 | Крышка шатуна | |
| 7 | 292758-П | Гайка Сn М10х1 болта крышки шатуна | |
| 7 | 406.1004064-10 | Гайка | |
| 8 | A274.1004030 | Поршневое кольцо компрессионное верхнее | |
| 9 | A274.1004025 | Поршневое кольцо компрессионное нижнее | |
| 10 | A274.1004034 | Поршневое кольцо маслосъемное с расширителем | |
| 11 | A274.1004015 | Поршень | |
| 12 | A274.1004020 | Палец поршневой | |
| 13 | A274.1004022 | Кольцо стопорное | |
| 14 | A274.1004045 | Шатун |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
