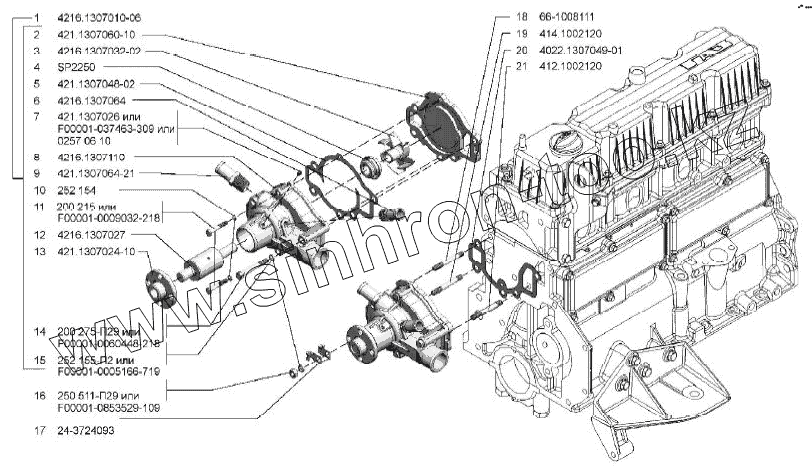

Каталог запасных частей к технике: УМЗ-А275. Насос водяной
1
2
3
4
5
6
7
7
7
8
9
10
11
11
12
13
14
14
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4216.1307010-06 | Насос водяной в сборе | |
| 2 | 421.1307060-10 | Крышка корпуса насоса | |
| 3 | 4216.1307032-02 | Крыльчатка водяного насоса | |
| 4 | SP2250 | Сальник водяного насоса | |
| 5 | 421.13070484-02 | Прокладка корпуса водяного насоса | |
| 6 | 4216.1307064 | Штуцер отопителя | |
| 7 | 421.1307026 | Фиксатор подшипника водяного насоса | |
| 7 | 02570610 | Фиксатор подшипника водяного насоса | |
| 7 | F00001-037463-309 | Фиксатор подшипника водяного насоса | |
| 8 | 4216.1307110 | Корпус водяного насоса со вставкой | |
| 9 | 421.1307064-21 | Штуцер отопителя | |
| 10 | 252154 | Шайба 6Л пружинная | |
| 11 | F00001-0009032-218 | Болт М6-6gх40 | |
| 11 | 200215 | Болт М6-6gx40 | |
| 12 | 4216.1307027 | Подшипник водяного насоса | |
| 13 | 421.1307024-10 | Ступица водяного насоса | |
| 14 | 200275-П29 | Болт М8х80 | |
| 14 | F00001-0060448-218 | Болт М8х80 | |
| 15 | 252155-П2 | Шайба 8Л пружинная | |
| 15 | F00001-005166-719 | Шайба | |
| 16 | 250511-П29 | Гайка М8х1–6Н | |
| 16 | F00001-0853529-109 | Гайка | |
| 17 | 24-3724093 | Скоба крепления проводов | |
| 18 | 66-1008111 | Шпилька М8х1х57 | |
| 19 | F00414-1002120-009 | Шпилька | |
| 20 | 4022.1307049-01 | Прокладка насоса | |
| 21 | 421.1002120 | Шпилька М8х1х54 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
