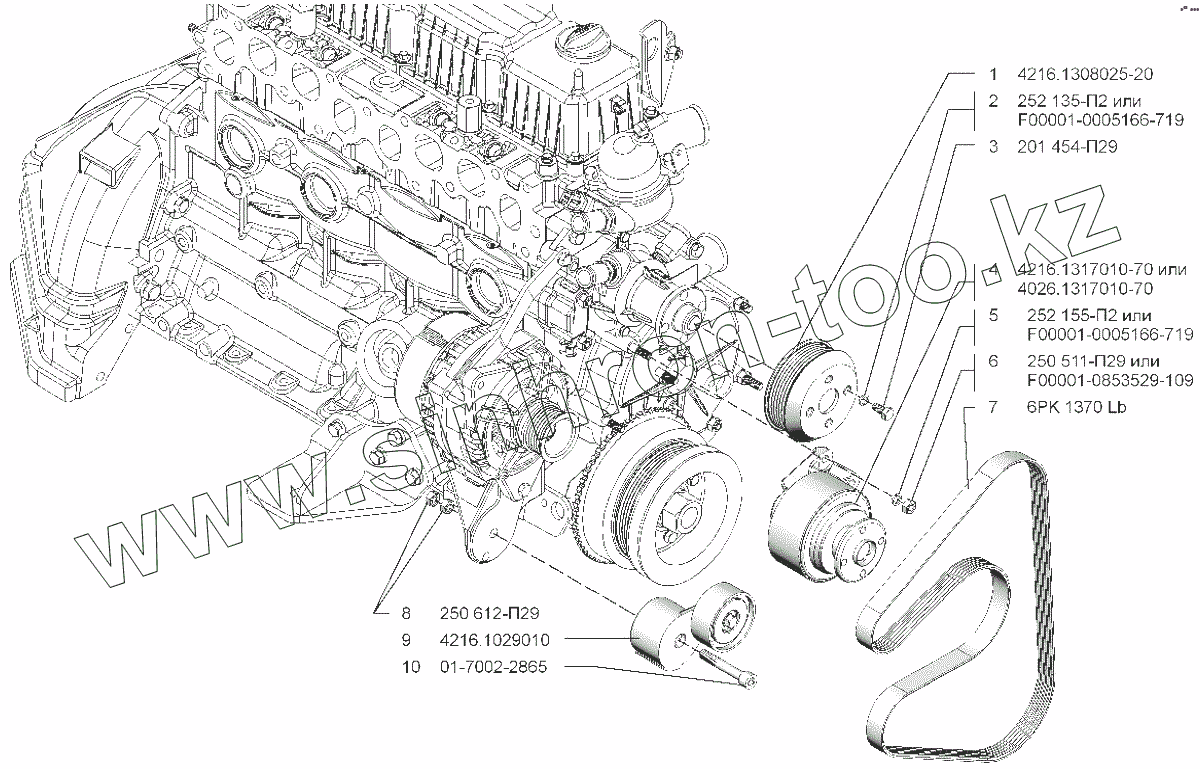

Каталог запасных частей к технике: УМЗ-А274. Привод водяного насоса и вентилятора
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4216.1308025-20 | Шкив водяного насоса | |
| 2 | 252 135-П2 | Шайба | |
| 3 | 201 454-П29 | Болт | |
| 4 | 4026.1317010-70 | Муфта электромагнитная | |
| 5 | 252 155-П2 | Шайба | |
| 6 | 250 511-П29 | Гайка М8х1–6Н | |
| 7 | 6РК 1370 Lb | Ремень поликлиновой | |
| 8 | 250 612-П29 | Гайка | |
| 9 | 4216.1029010 | Натяжитель автоматический | |
| 10 | 01-7002-2865 | Винт М10 с внутренним шестигранником | |
| 11 | F00000-0251647-218 | Гайка М12х1,25 | |
| 12 | 4216.3701056 | Втулка крепления ролика | |
| 13 | 4216.1308080 | Ролик натяжной | |
| 14 | F00001-0055416-218 | Болт М12х1,25х100 | |
| 15 | 6PK 1805Lb | Ремень поликлиновой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
