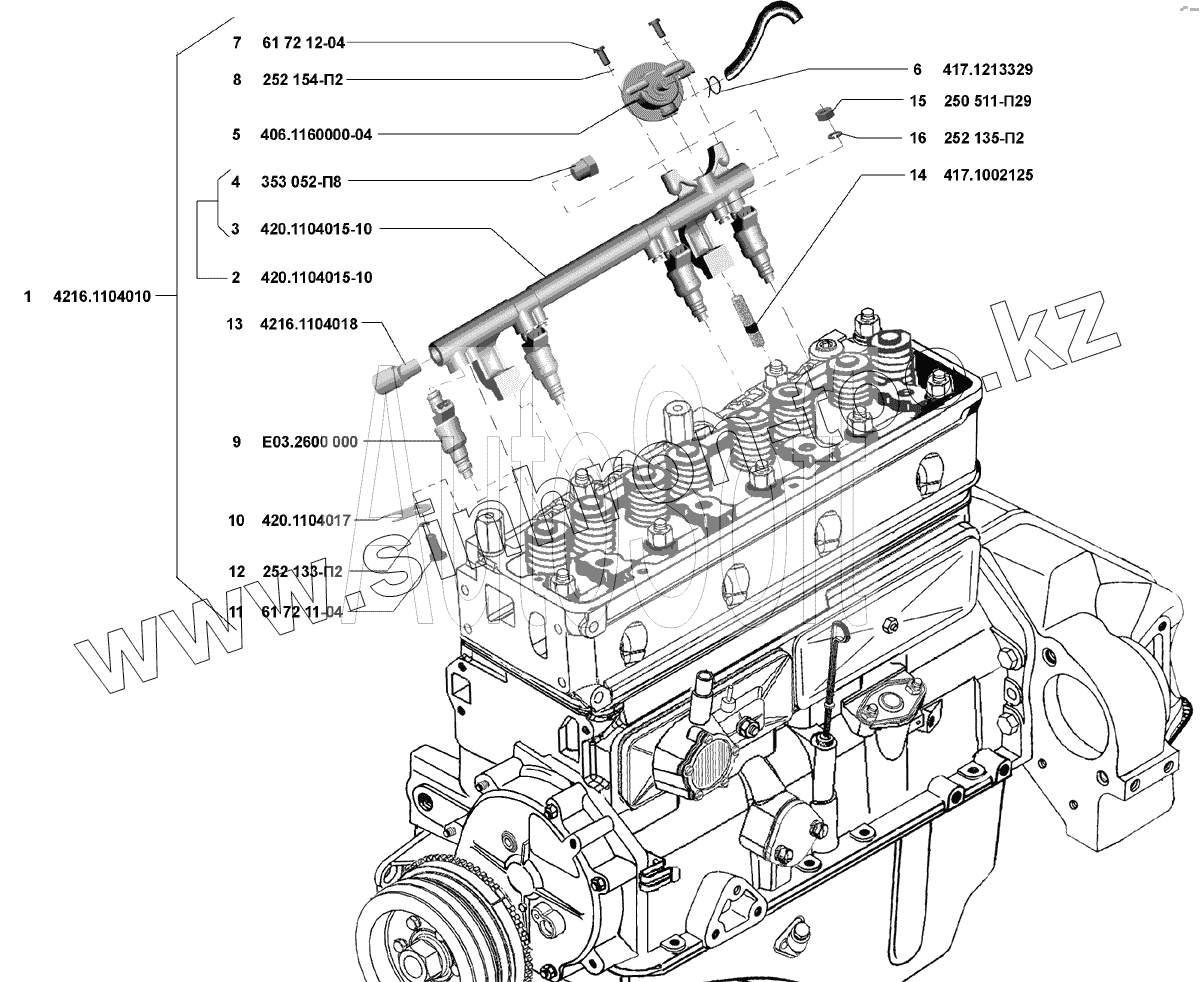

Каталог запасных частей к технике: УМЗ-4216 (Евро 3). Трубопроводы топливные
1
3
3
4
5
6
7
8
9
10
11
12
13
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100121 | 100121 | Шайба 8 | |
| 451М-1009074 | 451М-1009074 | Шпилька М8х1х15 | |
| 420.1144010-20 | 420.1144010-20 | Рампа форсунок | |
| 1 | 4216.1104010 | Модуль топливный в сборе (вариант) | |
| 3 | 420.1104015-10 | Топливопровод с пробкой в сборе | |
| 4 | 353052-П8 | Пробка К1/4" | |
| 5 | 406.1160000-04 | Клапан редукционный | |
| 6 | 417.1213329 | Зажим | |
| 7 | 617212-04 | Винт М6х14 | |
| 8 | 252154-П2 | Шайба 6Л пружинная | |
| 9 | Е03.2600000 | Форсунка электромагнитная | |
| 10 | 420.1104017 | Держатель форсунки | |
| 11 | 617211-04 | Винт М5х10 | |
| 12 | 252133-П2 | Шайба 5 пружинная | |
| 13 | 4216.1104018 | Штуцер угловой | |
| 15 | 250511-П29 | Гайка М8х1–6Н | |
| 16 | 252135-П2 | Шайба 8Т пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
