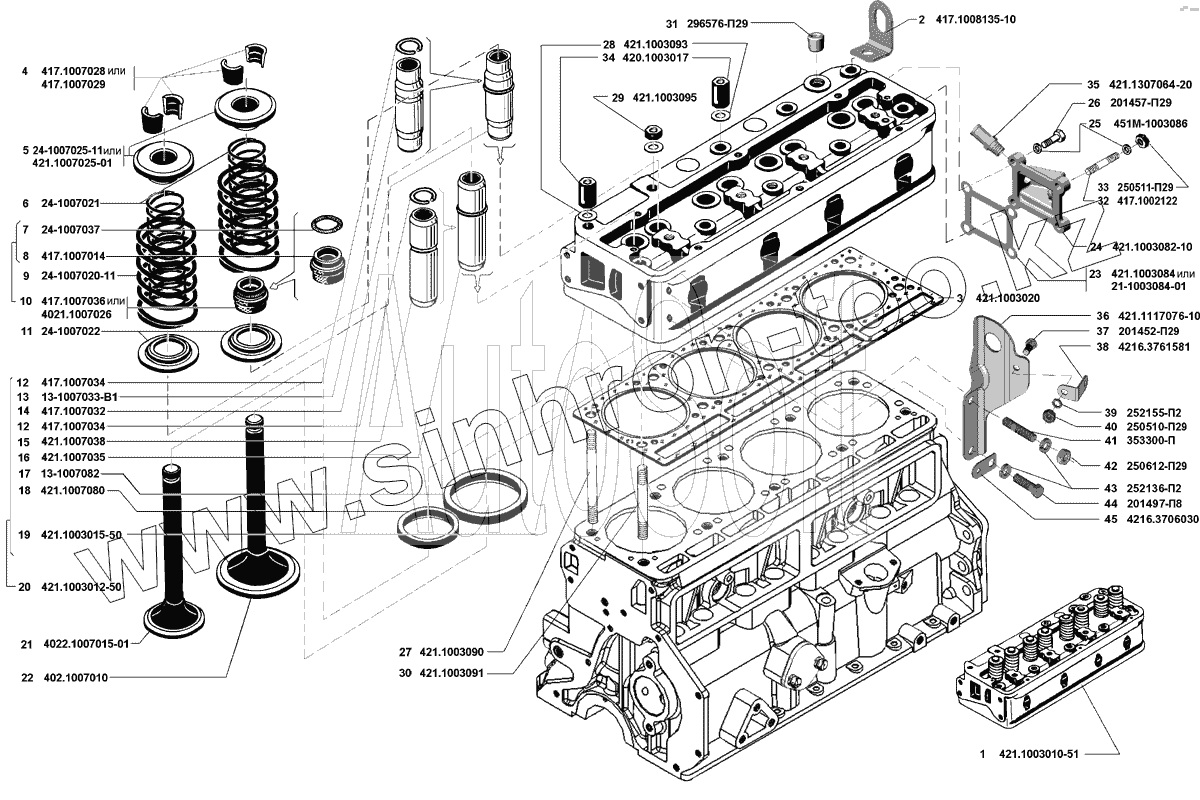

Каталог запасных частей к технике: УМЗ-4216 (Евро 3). Головка блока цилиндров с клапанами
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4213.1003010 | Головка цилиндров с клапанами в сборе | |
| 2 | 417.1008135-10 | Скоба для подъема двигателя | |
| 3 | 421.1003020 | Прокладка головки | |
| 4 | 417.1007028 | Сухарь клапана | |
| 5 | 24-1007025-11 | Тарелка пружины клапана | |
| 6 | 24-1007021 | Пружина клапана внутренняя | |
| 7 | 24-1007037 | Пружина маслоотражательного колпачка клапана | |
| 8 | 417.1007014 | Колпачок маслоотражательный | |
| 9 | 24-1007020-11 | Пружина клапана наружная | |
| 10 | 417.1007036 | Колпачок маслоотражательный клапана в сборе | |
| 10 | 4021.1007026 | Колпачок маслоотражательный клапана в сборе | |
| 11 | 24-1007022 | Шайба опорная пружины клапана | |
| 12 | 417.1007034 | Стопорное кольцо направляющей втулки впускного клапана | |
| 13 | 13-1007033-В1 | Втулка направляющая впускного клапана | |
| 14 | 417.1007032 | Втулка направляющая впускного клапана в сборе | |
| 15 | 421.1007038 | Втулка направляющая выпускного клапана | |
| 16 | 421.1007035 | Втулка направляющая выпускного клапана в сборе | |
| 17 | 13-1007082 | Седло впускного клапана | |
| 18 | 421.1007080 | Седло выпускного клапана | |
| 19 | 4213.1003015 | Головка цилиндров | |
| 20 | 4213.1003012 | Головка цилиндров с седлами и втулками в сборе | |
| 21 | 4022.1007015-01 | Клапан выпускной | |
| 22 | 402.1007010 | Клапан впускной | |
| 23 | 421.1003084 | Прокладка крышки водяной рубашки головки блока цилиндров | |
| 24 | 421.1003082-30 | Кpышка отверстия водяной рубашки головки цилиндров | |
| 25 | 451М-1003086 | Шайба 8,5 | |
| 26 | 201457-П8 | Болт М8-6gх22 | |
| 27 | 421.1003090 | Шпилька Сn М12х1,25х118 крепления головки блока цилиндров | |
| 28 | 421.1003093 | Шайба 12 крепления головки блока цилиндров | |
| 29 | 420.1003017 | Втулка датчика детонации | |
| 30 | 421.1003091 | Шпилька Сn М12х1,25х104 | |
| 31 | 296576-П29 | Пробка КГ 1/2 | |
| 32 | 417.1002122 | Шпилька М8х32 | |
| 33 | 250511-П29 | Гайка М8х1–6Н | |
| 34 | 421.1003095 | Гайка М12х1,25 крепления головки блока цилиндров | |
| 35 | 421.1307064-20 | Штуцер отопителя | |
| 36 | 421.1117076-10 | Скоба | |
| 37 | 201452-П29 | Болт М8х12 | |
| 38 | 4216.3761581 | Угольник | |
| 39 | 252155-П2 | Шайба 8Л пружинная | |
| 40 | 250510-П29 | Гайка М8-6Н | |
| 41 | 353300-П | Шпилька М10х28 | |
| 42 | 250612-П29 | Гайка М10 | |
| 43 | 252136–П2 | Шайба 10.ОТ пружинная | |
| 44 | 201497–П8 | Болт М10-6gх25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
