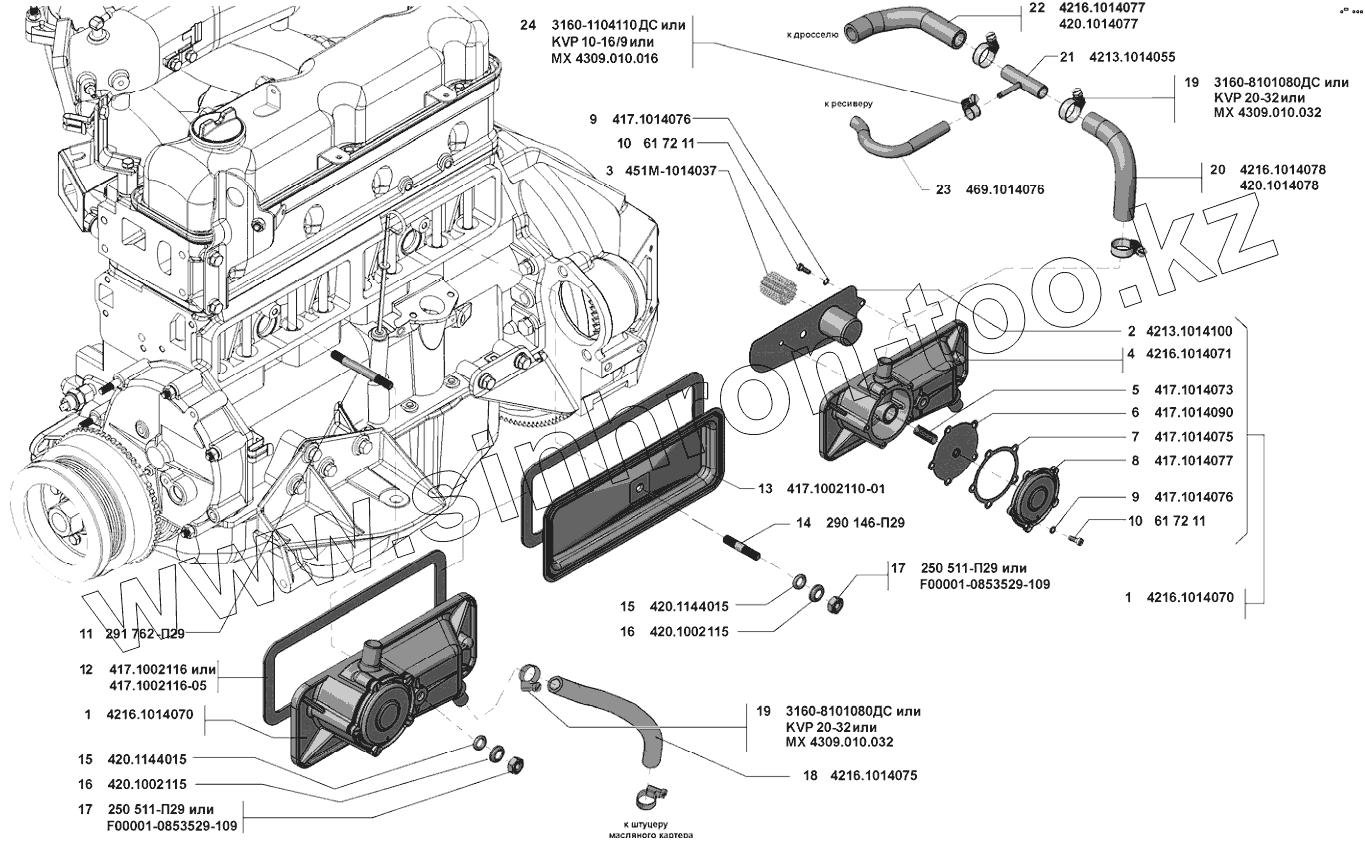

Каталог запасных частей к технике: УМЗ-4216-70 (Евро 3). Вентиляция картера
1
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
12
13
14
15
15
16
16
17
17
17
17
18
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
21
22
22
22
23
24
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4216.1014070 | Регулятор разрежения в картере в сборе | |
| 2 | 4213.1014100 | Пластина маслоотражательная в сборе | |
| 3 | 451М-1014037 | Фильтрующий элемент | |
| 4 | 4216.1014071 | Корпус | |
| 5 | 417.1014073 | Пружина | |
| 6 | 417.1014090 | Диафрагма | |
| 7 | 417.1014075 | Прокладка | |
| 8 | 417.1014077 | Крышка | |
| 9 | 417.1014076 | Шайба стопорная | |
| 10 | 617211 | Винт М5х4 | |
| 11 | 291762-П29 | Шпилька 2 | |
| 12 | 417.1002116 | Прокладка крышки клапанной коробки | |
| 12 | 417.1002116-05 | Прокладка крышки клапанной коробки | |
| 13 | 417.1002110-01 | Крышка коробки толкателей в сборе | |
| 14 | 290146-П29 | Шпилька М8 | |
| 15 | 420.1144015 | Кольцо форсунок | |
| 16 | 420.1002115 | Чашка кольца | |
| 17 | 250511-П29 | Гайка М8х1–6Н | |
| 17 | F00001-0853529-109 | Гайка М8х1-6Н | |
| 18 | 4216.1014075 | Шланг соединительный | |
| 19 | 3160-8101080ДС | Хомут червячный | |
| 19 | KVP20-32/9 | Хомут червячный | |
| 19 | МХ4309.010.032 | Хомут червячный | |
| 19 | 3160-8101080ДС | Хомут червячный | |
| 19 | KVP20-32/9 | Хомут червячный | |
| 19 | МХ4309.010.032 | Хомут червячный | |
| 20 | 4216.1014078 | Шланг соединительный | |
| 20 | 420.1014078 | Шланг соединительный | |
| 21 | 4213.1014055 | Трубка вытяжной вентиляции масляного картера со штуцером в сборе | |
| 22 | 4216.1014077 | Шланг соединительный | |
| 22 | 420.1014077 | Шланг соединительный | |
| 23 | 469.1014076 | Шланг вытяжной вентиляции масляного картера | |
| 24 | 3160-1104110ДС | Хомут | |
| 24 | КVР10-16/9 | Хомут червячный | |
| 24 | МХ4309.010.016 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
