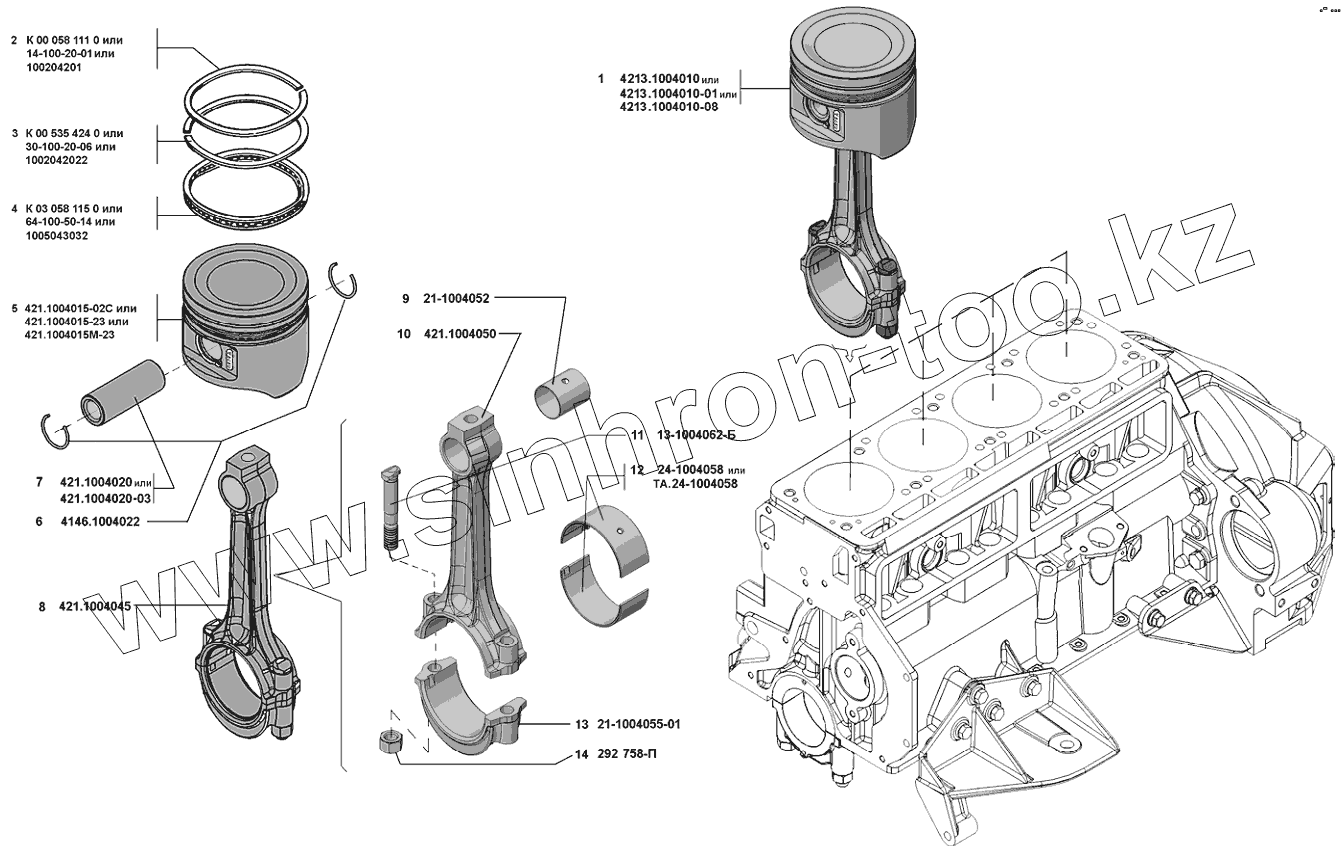

Каталог запасных частей к технике: УМЗ-4216-70 (Евро 3). Поршень и шатун
1
1
1
1
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
6
7
7
7
8
9
10
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4213.1004010-01 | Поршень и шатун в сборе | |
| 1 | 4213.1004010 | Поршень и шатун в сборе | |
| 1 | 4213.1004010-08 | Поpшень и шатун в сбоpе | |
| 2 | К000581110 | Кольцо компрессионное верхнее Тип 001 100/91,6х2 | |
| 2 | 14-100-20-01 | Поршневое кольцо (BUZULUK) | |
| 2 | 100204201 | Кольцо поршневое – верхнее | |
| 3 | К005354240 | Кольцо компрессионное нижнее Тип 005 100/91,6х2 | |
| 3 | 30-100-20-06 | Поршневое кольцо (BUZULUK) | |
| 3 | 1002042022 | Кольцо поршневое – нижнее | |
| 4 | 64-100-50-14 | Поршневое кольцо (BUZULUK) | |
| 4 | 1005043032 | Кольцо поршневое маслосъемное с расширителем | |
| 4 | К030581150 | Кольцо маслосъемное в сборе Тип 231 100/91,3х5 | |
| 5 | 421.1004015-02С | Поршень d=100 (стандартный) | |
| 5 | 421.1004015-23 | Поршень | |
| 5 | 421.1004015М-23 | Поршень | |
| 5 | 421.1004015-02С-Р1 | Поршень d=100,5 | |
| 5 | 421.1004015-23 | Поршень | |
| 5 | 421.1004015М-23 | Поршень | |
| 6 | 4146.1004022 | Кольцо стопорное поршневого пальца | |
| 7 | 421.1004020-03 | Палец поршневой d=25,00 (стандаpтный) | |
| 7 | 421.1004020 | Палец поршневой D 25,00 (стандартный) | |
| 8 | 421.1004045 | Шатун в сборе | |
| 9 | 21-1004052 | Втулка шатуна | |
| 10 | 421.1004050 | Шатун | |
| 11 | 13-1004062-Б | Болт крепления крышки шатуна | |
| 12 | 24-1004058 | Вкладыш шатуна D 58,00 | |
| 12 | ТА.24-1004058 | Вкладыш шатуна D 58,00 | |
| 12 | ВК-24-1000104 | Комплект шатунных вкладышей D 58,00 | |
| 12 | ВК-24-1000104-БР | Комплект шатунных вкладышей D 57,95 | |
| 12 | ВК-24-1000104-ВР | Комплект шатунных вкладышей D 57,75 | |
| 12 | ВК-24-1000104-ДР | Комплект шатунных вкладышей D 57,50 | |
| 12 | ВК-24-1000104-ЕР | Комплект шатунных вкладышей D 57,25 | |
| 12 | ВК-24-1000104-ЖР | Комплект шатунных вкладышей D 57,00 | |
| 12 | ВК-24-1000104-ИР | Комплект шатунных вкладышей D 56,75 | |
| 12 | ВК-24-1000104-КР | Комплект шатунных вкладышей D 56,50 | |
| 13 | 21-1004055-01 | Крышка шатуна | |
| 14 | 292758-П | Гайка Сn М10х1 болта крышки шатуна |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
