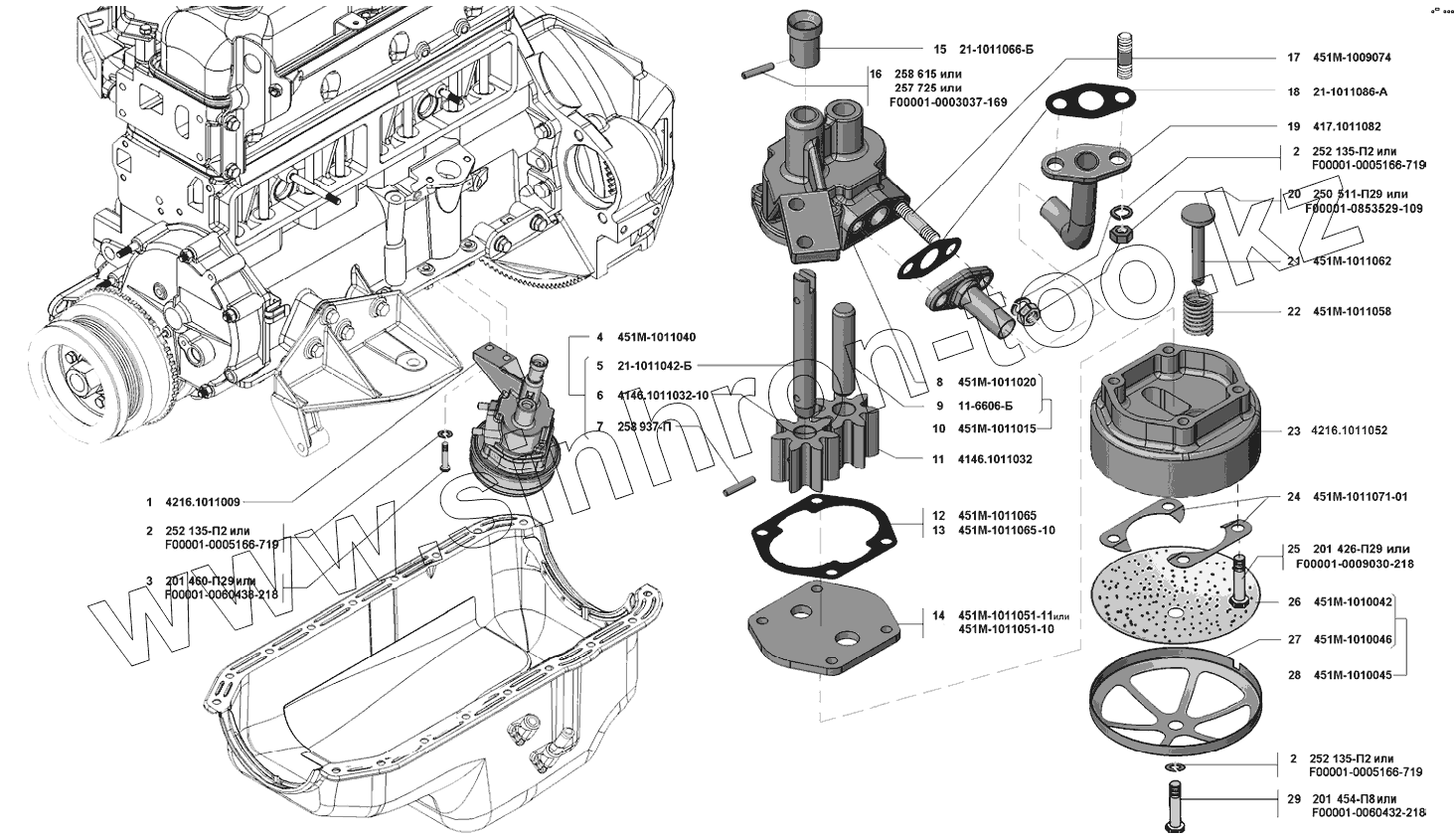

Каталог запасных частей к технике: УМЗ-4216-70 (Евро 3). Маслоприемник и масляный насос
1
2
2
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
16
16
16
16
17
18
19
20
20
20
21
22
23
24
25
25
25
26
27
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4216.1011009 | Насос масляный с маслоприемником в сборе | |
| 2 | 252135-П2 | Шайба 8Т пружинная | |
| 2 | F00001-0005166-719 | Шайба 8 | |
| 3 | 201460-П29 | Болт М8-6gх30 | |
| 3 | F00001-0060438-218 | Болт М8-6gх30 | |
| 4 | 451М-1011040 | Валик с шестерней в сборе | |
| 5 | 21-1011042-Б | Валик | |
| 6 | 4146.1011032-10 | Шестерня | |
| 7 | 258937-П | Штифт 4х22 | |
| 8 | 451М-1011020 | Корпус | |
| 9 | 11-6606-Б | Ось ведомой шестерни масляного насоса | |
| 10 | 451М-1011015 | Корпус в сборе | |
| 11 | 4146.1011032 | Шестерня | |
| 12 | 451М-1011065 | Прокладка крышки масляного насоса | |
| 13 | 451М-1011065-10 | Прокладка крышки масляного насоса | |
| 14 | 451М-1011051-11 | Пластина | |
| 14 | 451М-1011051-10 | Пластина | |
| 15 | 21-1011066-Б | Втулка валика масляного насоса | |
| 16 | 258615 | Штифт 4х20 крепления втулки валика | |
| 16 | F00001-0003037-169 | Штифт 4х20 кpепления втулки валика | |
| 16 | 257725 | Штифт 4х20 крепления втулки валика | |
| 17 | 451М-1009074 | Шпилька М8х1х15 | |
| 18 | 21-1011086-А | Прокладка фланца нагнетательной трубки | |
| 19 | 417.1011082 | Трубка нагнетательная масляного насоса | |
| 20 | 250511-П29 | Гайка М8х1–6Н | |
| 20 | F00001-0853529-109 | Гайка М8х1-6Н | |
| 21 | 451М-1011062 | Клапан редукционный масляного насоса | |
| 22 | 451М-1011058 | Пружина редукционного клапана | |
| 23 | 4216.1011052 | Крышка масляного насоса | |
| 24 | 451М-1011071-01 | Пластина стопорная к насосу масляному | |
| 25 | 201426-П29 | Болт М6-6gх35 | |
| 25 | F00001-0009030-218 | Болт М6-6gх35 | |
| 26 | 451М-1010042 | Сетка маслоприемника | |
| 27 | 451М-1010046 | Каркас сетки маслоприемника | |
| 28 | 451М-1010045 | Сетка с каркасом | |
| 29 | 201454-П8 | Болт М8-6gх16 | |
| 29 | F00001-0060432-218 | Болт М8-6gх16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
